KFTF-20-MODBUS-LCD канальный датчик влажности и температуры S+S Regeltechnik

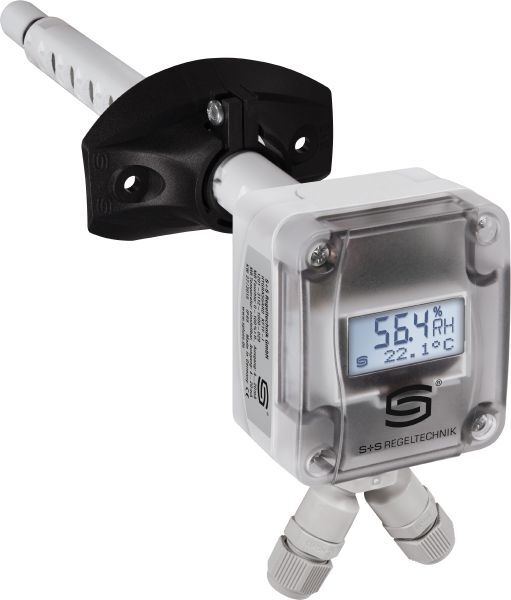

S+S Regeltechnik HYGRASGARD® KFTF-20-MODBUS-LCD калибруемый канальный датчик влажности/ температуры, с возможностью подключения к шине Modbus, с пластиковым спеченным фильтром.
- Дисплей с подсветкой, двухстрочный, программируемый
- Диапазон измерения влажности: 0…100 % относительной влажности
- Диапазон измерения температуры: −35...+80 °C
- Защитная трубка: PLEUROFORM™, полиамид (PA6)
- Описание
- Документация
Универсальный канальный датчик S+S Regeltechnik HYGRASGARD® KFTF-MODBUS служит для определения различных величин, связанных с влажностью. Он измеряет относительную влажность и температуру окружающего воздуха. На основе измеренных значений далее вычисляются различные параметры. С помощью шины Modbus можно считать следующие параметры: относительная влажность [%], абсолютная влажность [г⁄м³], соотношение компонентов смеси [г⁄кг], точка росы [°C], энтальпия [кДж⁄кг] (без учета атм. давления воздуха) и температура окружающей среды [°C].
Этот датчик используется в неагрессивной среде без содержания пыли, в холодильной технике, системах кондиционирования, оборудовании для особо чистых и стерильных помещений, отелях, технических помещениях, помещениях для собраний и конференций. Измерительные преобразователи предназначены для точного измерения температуры и влажности. В них используется цифровой чувствительный элемент с высокой долговременной стабильностью.
| Напряжение питания | 24 В перем. тока (± 20 %) и 15...36 В пост. тока |
|---|---|
| Потребляемая мощность | < 1,0 В·А/ 24 В пост. тока < 2,2 В·А/ 24 В перем. тока |
| Погрешность измерения влажности | тип. ±1,8 % отн. влажности (10 ... 90 % отн. вл.); при +25 °C, иначе ±2,0 % отн. влажности |
| Погрешность | обычно ± 0,6 K при +25 °C |
| Чувствительный элемент | цифровой датчик влажности со встроенным датчиком температуры, маленький гистерезис, высокая долговременная стабильность |
| Защита чувствительного элемента | сменный пластиковый спеченный фильтр, Ø 16 мм, L = 35 мм, (опционально — металлокерамический фильтр, Ø 16 мм, L = 32 мм) |
| Диапазон измерения | 0...100 % относительной влажности (влажность) −35...+80 °C (температура) |
| Смещение нулевой точки | ±10 % относительной влажности (влажность) ±5 °C (температура) |
| Температура окружающей среды | –30...+70 °C |
| Среда | хранение: −35...+85 °C; эксплуатация: 0...+50 °C |
| Протокол шины | Modbus (RTU), диапазон адресов 0...247, с возможностью настройки |
| Фильтрация сигналов | 4 c / 32 c |
| Монтаж ⁄подключение | при помощи фланца из пластика (содержится в комплекте поставки) |
| Защитная трубка | PLEUROFORMTM, полиамид (PA6), блокировка от прокручивания, Ø 20 мм, NL = 235 мм, vmax = 30 м/c (воздух) (опционально по запросу из высококачественной стали V2A (1.4301), Ø 16 мм) |
| Корпус | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц/ крестовой шлиц), цвет – транспортный белый (аналогичен RAL 9016), крышка дисплея прозрачная! |
| Размеры корпуса | 72 x 64 x 43,3 мм (Tyr 1 c дисплеем) |
| Присоединение кабеля | 2 шт., M12 x 1,5 (переходник); с разгрузкой от натяжения, сменное исполнение, макс. внутренний диаметр 6 мм |
| Долговременная | ±1 % в год |
| Допустимая относительная влажность воздуха | < 95 %, без конденсата |
| Класс защиты | III (согласно EN 60 730) |
| Степень защиты | IP 65 (согласно EN 60 529) |
| Нормы | соответствие CE согласно директиве по электромагнитной совместимости 2014/ 30/ EU, согласно EN 61326 |
| Дисплей | дисплей с подсветкой, двухстрочный, программируемый, вырез ок. 36 x 15 мм (Ш x В), для индикации измеренной влажности и температуры или выбираемого параметра или индивидуально программируемого значения (Через интерфейс шины Modbus дисплей может индивидуально настраиваться на индикацию как в 7-сегментном поле, так и в поле с точечной матрицей.) |
