Представляем Вашему вниманию линейку шкафов «LK» на базе контроллеров SEGNETICS
- Шкафы управления приточной вентиляцией →
- Шкафы управления приточно-вытяжной вентиляцией →
- Шкафы управления тепловыми пунктами →
Шкафы автоматики на базе контроллеров Segnetics нашего производства позволяют решить как типовую, так и индивидуальную задачу автоматизации и управления различными инженерными системами, установками и агрегатами.
Расположение производственной базы в г. Москва, на территории технопарка «МОСГОРМАШ» позволяет внедрять инновационные разработки в процесс инженерных изысканий, разработку программного обеспечения и дальнейшую механическую сборку.
Мы поддерживаем высокое качество производства даже при сжатых сроках.
Богатый опыт работы в области инженерных сетей (с 2001 г.) и большой опыт массовой разработки и сборки шкафов автоматики на базе контроллеров Segnetics, позволяет нам решить большинство задач, вне зависимости от их сложности.
Всё оборудование сертифицировано и имеет гарантийный срок 12 месяцев.
Для всех наших клиентов работает служба технической поддержки, готовая проконсультировать или решить возникший технический вопрос.
Отправить заявку на разработку шкафа управления на базе контроллеров Segnetics Вы можете по эл.почте: sales@segnetics-russia.ru

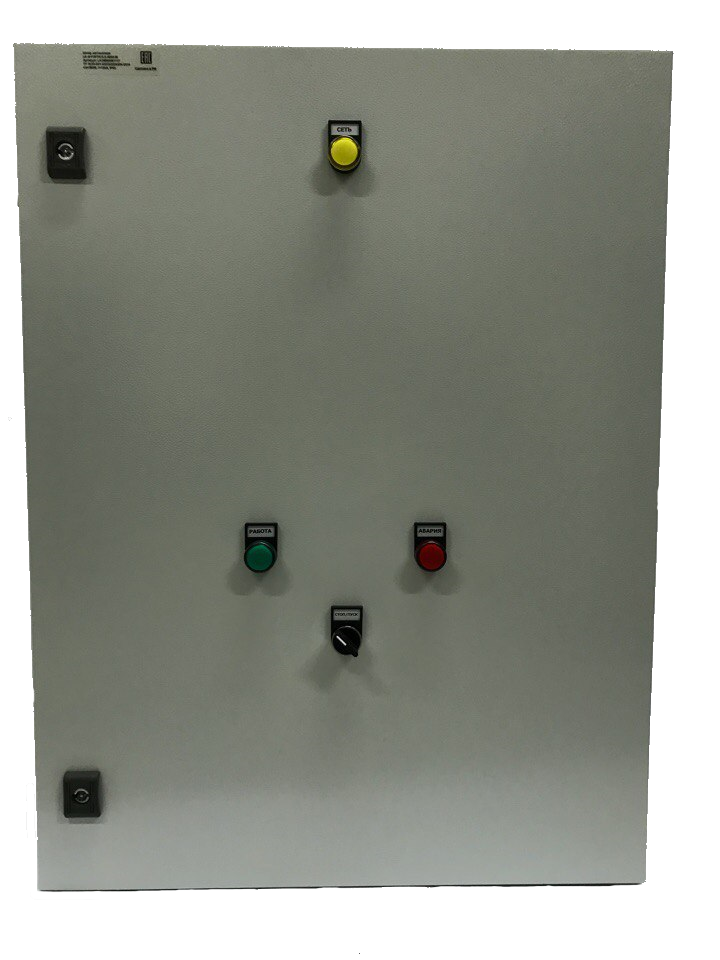

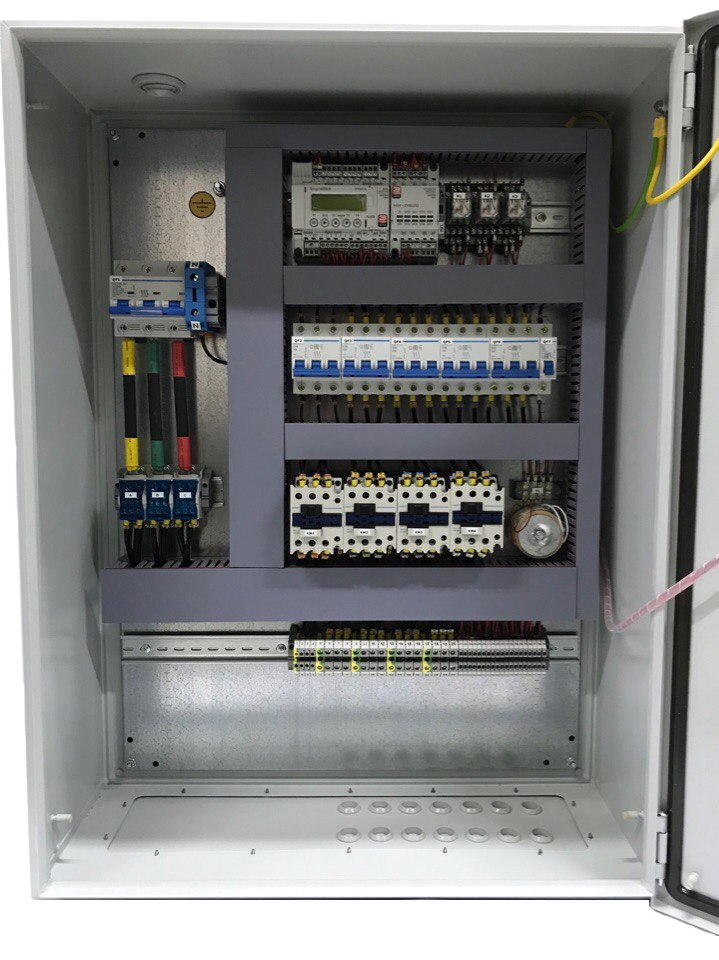

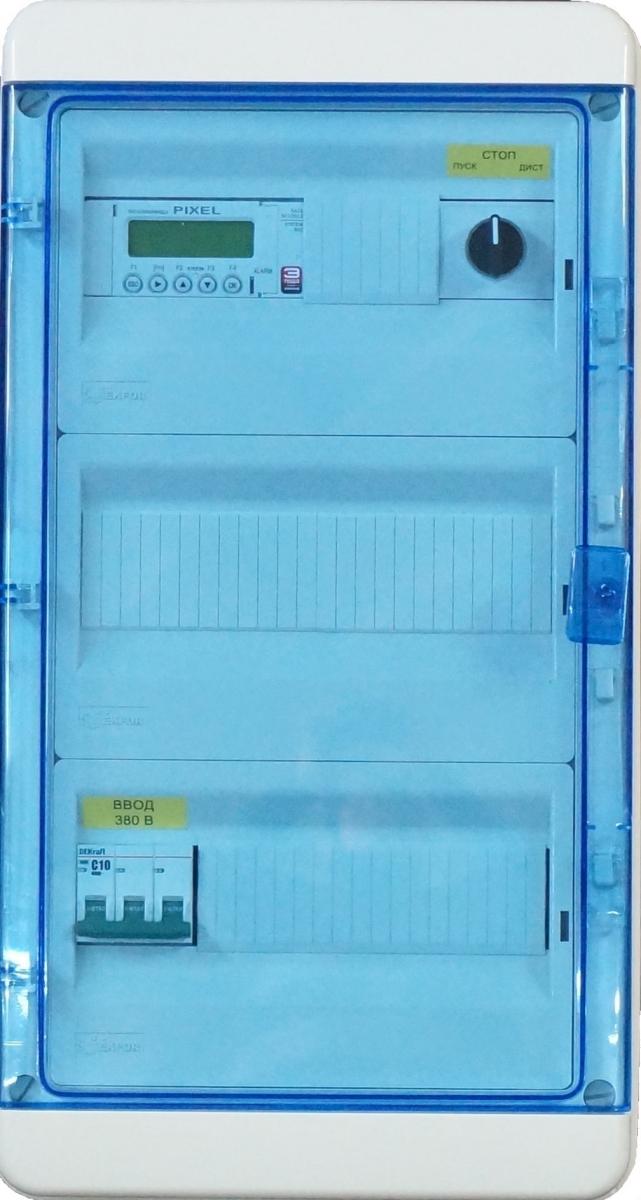

Шкафы управления вентиляционными системами
Основные достоинства шкафов «LK»
- свободно-программируемые контроллеры Segnetics таких модельных рядов как Pixel, Pixel2, SMH4, SMH5, Matrix с полностью русскоязычным интерфейсом
- комплектующие европейских производителей
- возможность комплектации шкафа панелью управления сенсорного типа
- современный дизайн шкафа
- стандартный модельный ряд
- возможность изготовления любых нестандартных решений
- система диспетчеризации на базе MasterSCADA для всех линейки шкафов с использованием RS-485, Modbus или LON
- степень защиты шкафа от пыли и влаги IP65
Основные функции управления шкафов «LK»
- температурные датчики PT1000
- заслонки наружного воздуха
- приточными и вытяжными вентиляторами
- водяные калориферы с регулирующим клапаном с приводом 24В по сигналу 0…10В
- водяные охладители с регулирующим клапаном с приводом 24В по сигналу 0…10В
- электрокалориферы (плавное и ступенчатое)
- компрессорно-конденсаторные блоки
- циркуляционные насосы
- переключение режимов Зима/Лето
- регулирование температуры приточного воздуха и температуры обратной воды
- напряжение питания электроприводов воздушных клапанов (24В или 220В) можно выбрать на объекте
Стоимость шкафов серии «LE» по запросу, в зависимости от комплектации.

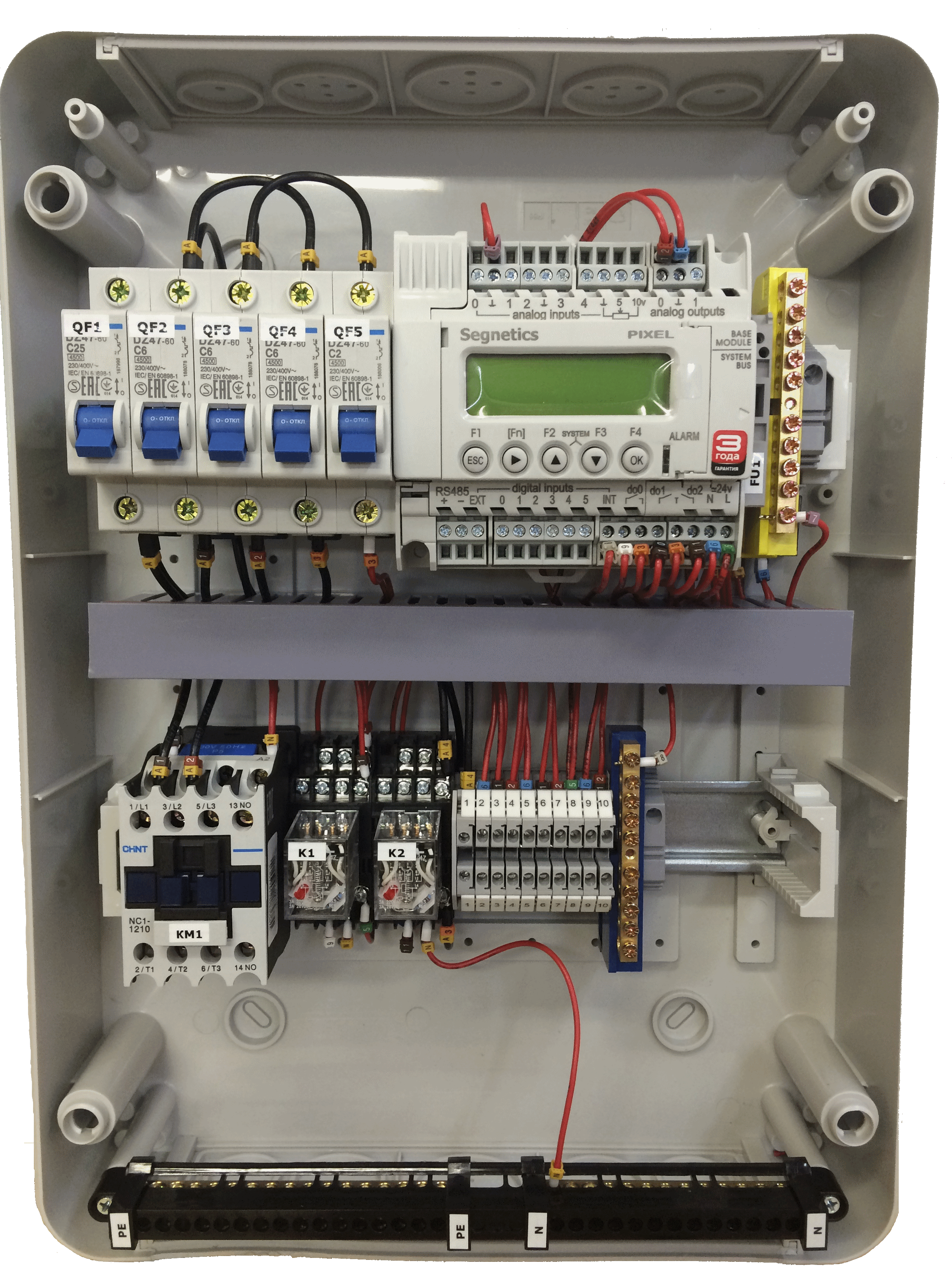

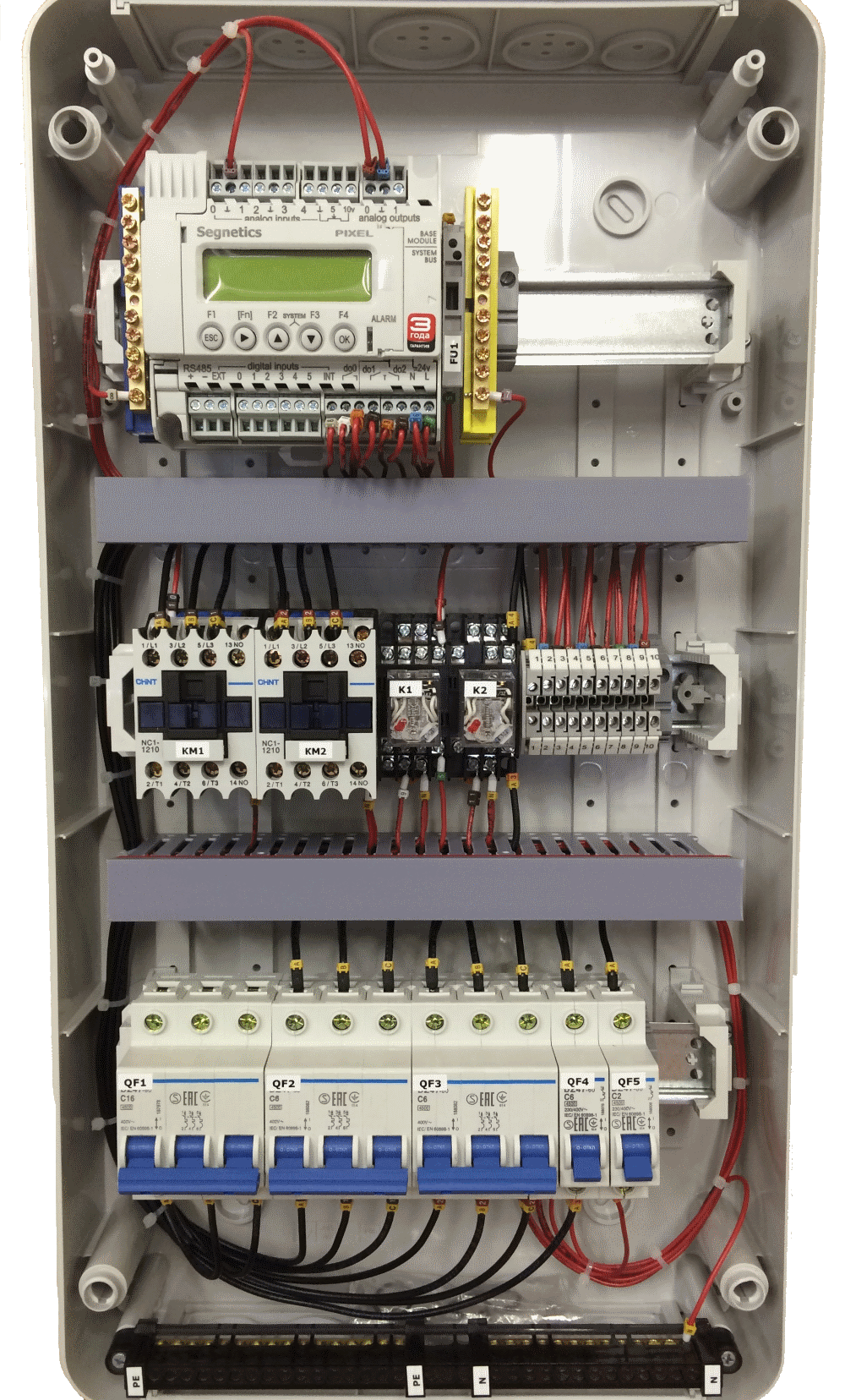

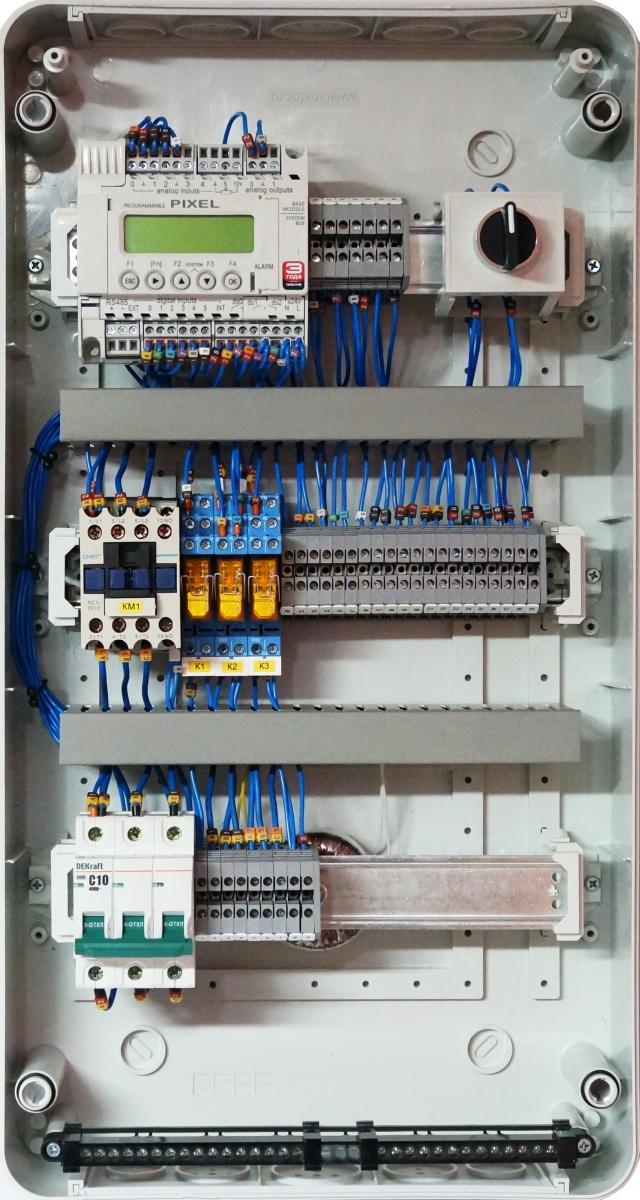

Шкафы управления вентиляционными системами упрощенной серии «LE»
Шкафы серии «LE», по качеству сборки, разработке ПО, функционалу и производителям комплектующих, ничем не отличаются от шкафов классической серии. Особенность заключается в бюджетной стоимости, достигаемой за счет упрощения сборочного процесса:
- Подвод питания осуществляется на вводной автомат.
- Подключение электродвигателя вентилятора производится непосредственно на контактор. Подключение частотного преобразователя на автомат.
- Подключение дискретных и аналоговых входов осуществляется непосредственно на контроллер.
На шкафы серии «LE» распространяются общие гарантийные обязательства.
Стоимость шкафов серии «LE» по запросу, в зависимости от комплектации. Цену можно уточнить в отделе продаж или воспользоваться интерактивным прайс-листом.

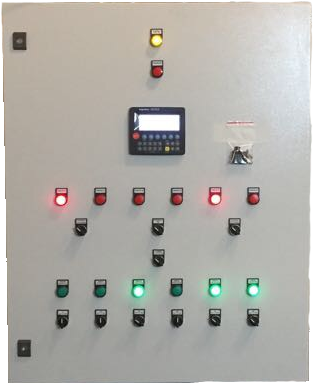

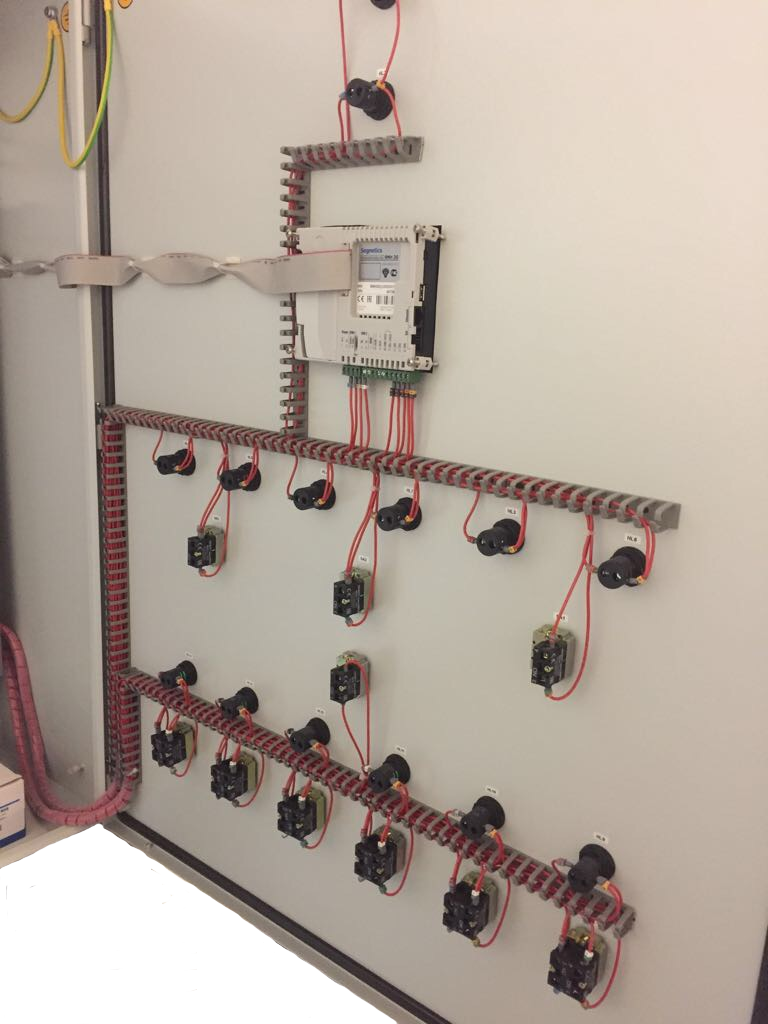

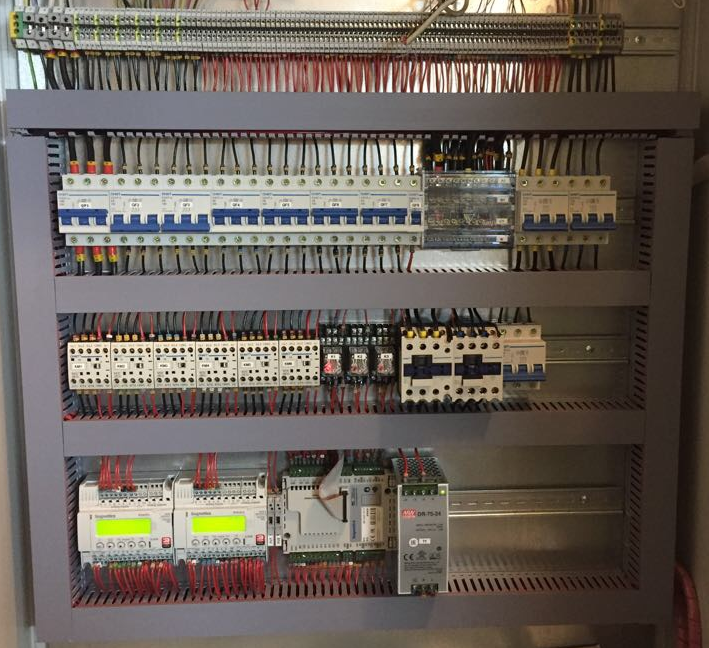

Шкафы управления ИТП
Шкафы управления тепловыми пунктами серии «LK-ITP» предназначены для автоматического и ручного управления тепловым пунктом.
Шкаф управления «LK-ITP» в зависимости от схемы теплового пункта может обеспечивать управление насосами горячего водоснабжения, циркуляции отопления, подпитки отопления, регулирующим клапаном температуры горячего водоснабжения, регулирующим клапаном температуры отопления, запорным клапаном подпитки.
Также возможно подключение наших шкафов к системе диспетчеризации.
Основные функции управления шкафов «LK-ITP»
- Автоматическое регулирование температуры в контурах ГВС, отопления и вентиляции с соответствии с заданной уставкой.
- Автоматическое регулирование температуры в контуре отопления по графику от Т-наружного воздуха и Т-прямой воды
- Отработка графика температуры обратной воды в зависимости от Т-наружного воздуха и Т-прямой воды (защита от завышения и занижения температуры обратной воды)
- Управление основным и резервным насосом в контурах
- Защита от превышения температуры в контуре ГВС
- Управление насосами подпитки в контурах отопления и вентиляции
- Формирование сигналов управления внешними исполнительными механизмами и устройствами: запорно-регулирующим клапаном, основным и резервным насосами, клапаном слива (опционально); устройствами сигнализации
- Диагностика аварийных ситуаций (обрыв датчиков температуры, неисправность насосов и т.д.)
- Задание значений программируемых рабочих параметров с помощью встроенной клавиатуры управления
- Возможность подключения системы диспетчеризации
Стоимость шкафов серии «LK-ITP» по запросу, в зависимости от комплектации.
Шкафы управления освещением
Шкафы серии «LK-LP» предназначены для управления освещением, как небольшого частного дома, так и осветительными приборами наружного исполнения для целого квартала.
Они обеспечивают приём, учёт и распределение электрической энергии, а также защиты отходящих линий от коротких замыканий и перегрузок.
Возможно подключение к общей системе диспетчеризации.
Шкафы «LK-LP» выполняются в металлическом корпусе, изготовленного сварочным методом и имеют степень защиты IP 65. Внутри шкафа установлена монтажная панель с необходимой аппаратурой.
Ввод кабелей и проводов выполняется в нижней части шкафа. При необходимости возможно изготовление шкафа с вводом в верхней части.
Щиты распределительные
Щиты распределительные главные «LK-SB(m)»
Главные распределительные щиты (ГРЩ) используются для кратковременного электроснабжения жилых и общественных зданий, промышленных предприятий целиком или отдельных их частей.
ГРЩ используется для обеспечение защиты от перегрузок и коротких замыканий (КЗ) электрических цепей. ГРЩ комплектуются воздушными автоматическими выключателями на номинальный ток до 6300 А, автоматическими выключателями в литом корпусе на номинальной ток до 1000 А, модульными выключателями на номинальный ток до 125 А.
Щиты распределительные «LK-SB»
Распределительные щиты (ЩР) используются для приёма и распределения электроэнергии, для защиты линий при возникновении коротких замыканий и перегрузках, а также для периодических оперативных включений/отключений электрических цепей.
Распределительные щиты устанавливаются не только на осветительных, но и на силовых установках многоквартирных жилых домов, общественных зданиях и сооружениях, а также на различных производственных объектах. Без щитов распределительных (всевозможных модификаций и комплектаций) невозможна организация освещения целого ряда объектов. ЩР также используются при устройстве телевизионных, радио и телефонных сетей.
Вводно-распределительные устройства «LK-ВРУ»
Шкафы серии «LK-ВРУ» предназначены для обеспечения защиты электрических линий в случае возникновения коротких замыканий, перегрузок, распределения и учёта электроэнергии.
ВРУ производятся в металлических боксе как напольного, так и навесного исполнения.
Вводные панели с функцией учёта электроэнергии состоят из отсеков ввода и учёта и контроля. В отсек ввода помещают рубильник или переключатель, а также аппаратуру защиты (предохранители или автоматические выключатели). В отсёк для контроля и учёта электрической энергии размещают трансформаторы тока, счётчики и контрольно-испытательные коробки.
