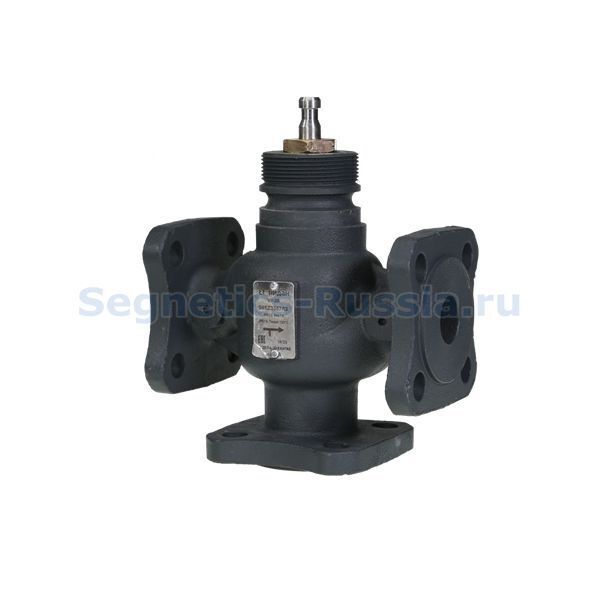

Ридан VF-3R DN 15, Kvs 4,0 Клапан регулирующий фланцевый
Клапан регулирующий фланцевый Ридан VF-3R DN 15, Kvs 4,0
- Бренд: Ридан
- Серия: VF-3R
- Артикул: 065Z3355R2
- Тип клапана: Регулирующий трёхходовой
- Тип присоединения: Фланцевое, по стандарту EN 1092-2
- Номинальный диаметр (DN): 15 мм
- Номинальное давление (PN): 16 бар
- Пропускная способность Kvs: 4,0 м³/ч
- Рабочая среда: Вода или 50% водный раствор гликоля
- Температура рабочей среды: –5...150 °C (при температуре ниже 0 °С требуется подогреватель штока 065Z7020R)
- Корпус: Высокопрочный чугун с шаровидным графитом GGG 40 (QT450-10)
- Шток, золотник: Нержавеющая сталь
Отдел продаж: sales@segnetics-russia.ru
- Описание
065Z3355R2 Клапан регулирующий, трехходовой, седельный, фланцевый Ридан VF-3R DN 15, PN 16, Kvs 4,0 м³/ч, Tmax 150°C, корпус - чугун
Регулирующий клапан Ридан VF-3R предназначен для применения без адаптера с электроприводами ARV(E)–1000R (DN 15–50), ARV(E)–1000R SU/SD (DN 15–50), AMV–2000R SU/SD (DN 15–80), AME–2000R SU/SD (DN 40–80), в системах тепло- и холодоснабжения зданий.
Клапан Ридан VF-3R регулирует поток теплоносителя, проходящего через него, и позволяет получить необходимую температуру для потребителя.
Может использоваться как для смешения, так и для разделения потоков.
Если трехходовой клапан VF-3R установлен в качестве смесительного клапана, то порты А и В являются входными, а порт АВ — выходным. Такой клапан устанавливается для смешения потоков.
Трехходовой клапан VF-3R также может быть установлен в качестве отводного клапана для разделения потоков. В этом случае порт AB является входным, а порты А и В — выходными.
| Кодовый номер | 065Z3355R2 |
| Номинальный диаметр (DN), мм | 15 |
| Пропускная способность (Kvs), м³/ч | 4,0 |
| Номинальное давление (PN), бар | 16 |
| Объем протечки | 0,01 % от Kvs |
| Температура регулируемой среды | -5 …150°С При температурах от -5°С до 0°С необходимо использовать подогреватель штока |
| Регулируемая среда | Вода или водный раствор гликоля с концентрацией до 50 % |
| Характеристика регулирования | Логарифмическая (для прохода А–АВ); линейная (для прохода В–АВ) |
| Присоединение | Фланцы, PN = 16 бар, по EN1092-2 |
| Материалы |
Корпус: Высокопрочный чугун с шаровидным графитом GGG 40 (QT450-10) Шток, золотник: Нержавеющая сталь |
Клапан регулирующий, трехходовой, седельный, фланцевый Ридан VF-3R может сочетаться со следующими электрическими приводами Ридан:
- ARV(E)–1000R (DN 15–50)
- ARV(E)–1000R SU/SD (DN 15–50)
- AMV(E)–1800R (DN 15–80)
- AMV–2000R SU/SD (DN 15–80)
- AME–2000R SU/SD (DN 40–80)
- AMV(E)–3000R (DN 100–150)
- AMV(E)–6500R (DN 100–250)
- AMV(E)–10KR (DN 100–300)
