BACnet в ПЛК Segnetics

Поддержка BACnet MS/TP и BACnet/IP в 4‑ядерных ПЛК Segnetics

Быстрый старт: что важно знать о реализации BACnet в контроллерах Segnetics

Современная автоматизация зданий давно перестала быть миром одного производителя. На одном объекте могут одновременно работать вентиляция, отопление, освещение, холодильное оборудование, системы учёта ресурсов и диспетчеризация — часто от разных брендов. Именно поэтому BACnet стал одним из ключевых отраслевых стандартов обмена данными в системах автоматизации зданий.

Но опытные проектировщики и интеграторы знают: само наличие слова «BACnet» в спецификации ещё не определяет возможности оборудования. Важно, какие функции протокола поддерживает конкретный контроллер, какую роль он выполняет в сети, насколько удобно интегрируется с BMS и другим оборудованием и соответствует ли его производительность масштабу задачи.

В новой версии программного обеспечения Segnetics реализована поддержка BACnet MS/TP и BACnet/IP для контроллеров Pixel2, SMH5 и Matrix серий xxxx‑xx‑4. При этом возможности работы с BACnet различаются в зависимости от модели и соответствуют задачам, для которых предназначено устройство.

Роли контроллеров Segnetics в BACnet‑сети

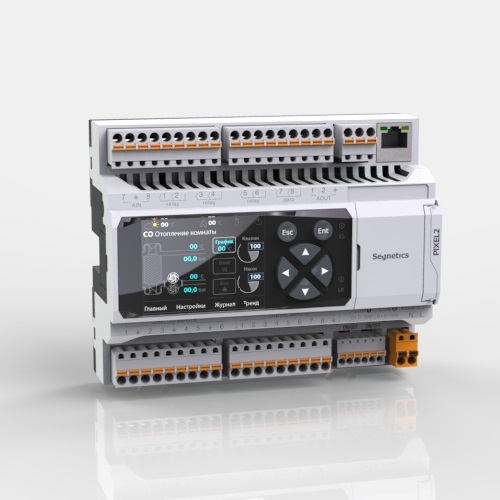

Pixel2: автоматизация локальных установок

Pixel2 ориентирован прежде всего на автоматизацию отдельных инженерных установок — вентиляционных систем, ИТП, насосных станций и другого локального оборудования. В BACnet‑сети контроллер работает в режиме Slave: выполняет собственные алгоритмы и предоставляет данные вышестоящей системе или другим BACnet‑устройствам. Поддержка BACnet позволяет включать такие установки в общую систему автоматизации здания и обеспечивать обмен данными с BMS.

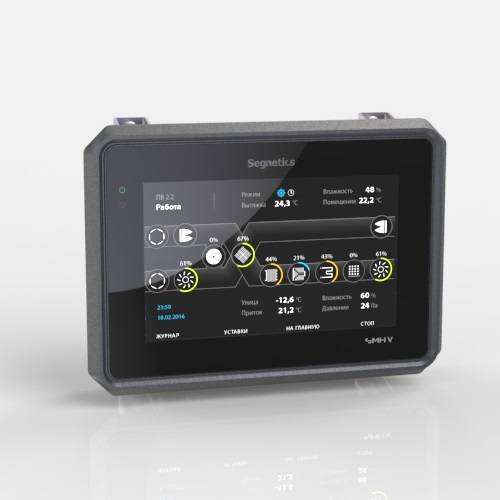

SMH5: панельный ПЛК с интегрированным HMI

SMH5 — панельный контроллер со встроенной панелью оператора, который может использоваться как для локального управления инженерной установкой, так и в роли головного устройства подсистемы. Поддерживает работу в режимах Master и Slave, что позволяет использовать его в более сложных архитектурах с взаимодействием нескольких устройств и подсистем.

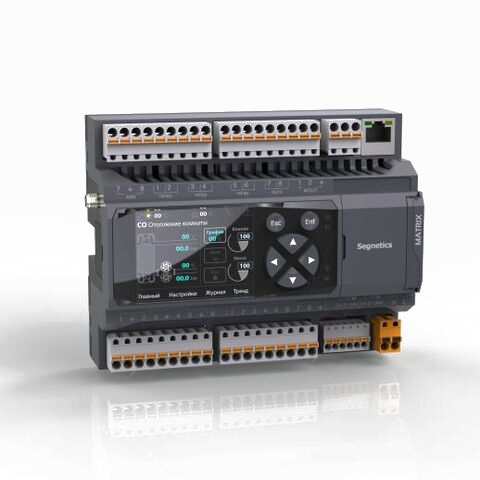

Matrix: масштабируемые распределённые системы

Matrix предназначен для построения крупных масштабируемых и распределённых систем автоматизации, где особенно востребованы развитое взаимодействие с другими устройствами по BACnet и высокая вычислительная производительность. Как и SMH5, поддерживает режимы Master и Slave — контроллер способен инициировать обмен данными и отвечать на запросы других устройств BACnet‑сети.

Таким образом, BACnet дополняет возможности каждого ПЛК Segnetics в соответствии с его местом в архитектуре: от интеграции отдельной инженерной установки в BMS до построения крупных распределённых систем управления.

Поддерживаемые варианты протокола

BACnet MS/TP

Обмен данными через интерфейсы RS‑485. Подходит для объектов, где требуется организовать надёжную последовательную связь между устройствами на небольших и средних расстояниях.

BACnet/IP

Обмен данными через Ethernet в сетях IPv4. Обеспечивает высокую пропускную способность и удобство интеграции в существующую IT‑инфраструктуру здания.

Pixel2	SMH5	Matrix
Процессор: 4-ядерный 64-битный ОС: Linux Debian
BACnet: Slave ОЗУ: 256 МБ ПЗУ: 2 ГБ SLC NAND Flash Применение: отдельная инженерная установка	BACnet: Master / Slave ОЗУ: 512 МБ ПЗУ: 2 ГБ eMMC Flash Применение: установка / подсистема с HMI	BACnet: Master / Slave ОЗУ: 512 МБ ПЗУ: 8 ГБ + microSD Применение: масштабируемая распределенная система

Почему BACnet выбирают в большинстве проектов

BACnet стал одним из наиболее распространённых протоколов в автоматизации коммерческих зданий, гостиниц, бизнес‑центров, торговых комплексов, промышленных объектов и другой инфраструктуры с большим количеством взаимосвязанных инженерных систем.

Главное преимущество BACnet — открытость стандарта и возможность объединять в одной системе оборудование разных производителей. Проектировщик не оказывается привязан к одному бренду: контроллеры, системы диспетчеризации, вентиляционное, отопительное, холодильное и другое оборудование могут взаимодействовать в рамках единой системы при условии поддержки стандарта BACnet.

Практические преимущества BACnet

• Независимость от поставщика — нет привязки к экосистеме одного производителя.
• Поэтапное расширение и модернизация — систему можно наращивать постепенно, добавляя новые устройства и подсистемы.
• Интеграция с BMS и SCADA — BACnet изначально спроектирован для взаимодействия с системами верхнего уровня.
• Свобода выбора оборудования — под каждую задачу подбирается оптимальное решение, а не доступное в закрытой экосистеме.
• Длительный жизненный цикл — открытый отраслевой стандарт гарантирует совместимость на годы вперёд.
• Объектная модель данных — контроллер передаёт не только значения, но и описание своих объектов, поэтому интегратору не требуется вручную описывать каждый адрес и переменную.
• Распределённое взаимодействие — устройства могут самостоятельно инициировать обмен и напрямую передавать данные другим узлам.
• Своевременная передача событий — BACnet позволяет передавать информацию об изменениях без постоянного циклического опроса, снижая избыточный трафик и ускоряя реакцию системы.
• Гибкость среды — протокол работает в разных сетях и с разными интерфейсами (Ethernet, IP, RS‑485), сокращая количество протокольных шлюзов.

BACnet и Modbus: сравнение подходов

Чем отличаются модели данных и организация обмена

Modbus и BACnet решают задачу обмена данными между устройствами, но используют принципиально разные подходы.

В Modbus интегратор работает прежде всего с регистрами: необходимо знать их адреса, типы данных и назначение. При интеграции оборудования эта информация задаётся в соответствии с картой регистров конкретного устройства.

BACnet изначально разработан для автоматизации зданий и использует объектную модель данных. Параметры инженерной системы представлены стандартными объектами с определёнными свойствами — например, аналоговыми и дискретными значениями. Это делает структуру данных более понятной для систем верхнего уровня и упрощает интеграцию оборудования разных производителей.

Ещё одно важное отличие — организация обмена. В классической схеме Modbus ведущий узел инициирует запросы к ведомым устройствам. BACnet предусматривает более развитые механизмы: в BACnet MS/TP в одной сети могут работать несколько Master‑устройств, инициирующих передачу данных. Также предусмотрены механизмы обнаружения устройств и объектов, а также событийного обмена, позволяющие строить гибкие распределённые системы.

Сводное сравнение Modbus и BACnet

Два протокола — одна система

Modbus не является «устаревшей» или менее качественной альтернативой. Для связи контроллера с частотными преобразователями, счётчиками, датчиками и исполнительными устройствами Modbus остаётся простым и эффективным решением.

BACnet решает другую задачу: объединение множества инженерных подсистем и устройств разных производителей в общую систему автоматизации здания.

Поэтому оба протокола могут использоваться одновременно: Modbus — для взаимодействия контроллера с локальным оборудованием, BACnet — для интеграции контроллера и управляемой им установки в BMS или распределённую систему автоматизации.

Вычислительная производительность и BACnet

Почему 4‑ядерная архитектура имеет значение

Работа с большим количеством BACnet‑объектов и интенсивный сетевой обмен выполняются одновременно с основной программой управления, обработкой входов и выходов, визуализацией и другими задачами ПЛК.

4‑ядерная вычислительная платформа контроллеров Segnetics и запас оперативной и энергонезависимой памяти позволяют распределять эти задачи между вычислительными ресурсами и сохранять стабильное выполнение основной программы при росте объёма сетевого обмена.

Наиболее полно это преимущество раскрывается в SMH5 и Matrix серий xxxx‑xx‑4, поддерживающих BACnet в режимах Master и Slave: контроллер не только выполняет собственную программу, но и инициирует обмен с другими устройствами BACnet‑сети.

Что поддержка BACnet означает для пользователей Segnetics

Для проектировщика

Больше свободы при построении системы: оборудование Segnetics можно закладывать в проекты, где BACnet является принятым протоколом взаимодействия между инженерными подсистемами. Контроллеры напрямую поддерживают BACnet MS/TP и BACnet/IP — без промежуточного преобразования протоколов.

Для интегратора

Более удобное объединение оборудования разных производителей в единую систему. Меньше зависимости от нестандартных способов обмена и дополнительных протокольных преобразователей там, где все участники сети поддерживают BACnet.

Для эксплуатирующей организации

Более открытая архитектура объекта, которую проще расширять и модернизировать без жёсткой привязки к одному производителю. Длительный жизненный цикл системы благодаря использованию открытого отраслевого стандарта.

С контроллерами Segnetics вы сможете в полной мере использовать все преимущества универсального протокола BACnet.
