Смесительные узлы SHUFT MST
Смесительные узлы SHUFT серии MST предназначены для регулирования мощности водяных нагревателей с помощью трёхходового клапана с электроприводом. Этот клапан смешивает прямой и обратный потоки теплоносителя, что позволяет контролировать температуру нагрева. Циркуляционный насос предназначен, прежде всего, для преодоления потерь в смесительном узле и на теплообменнике.

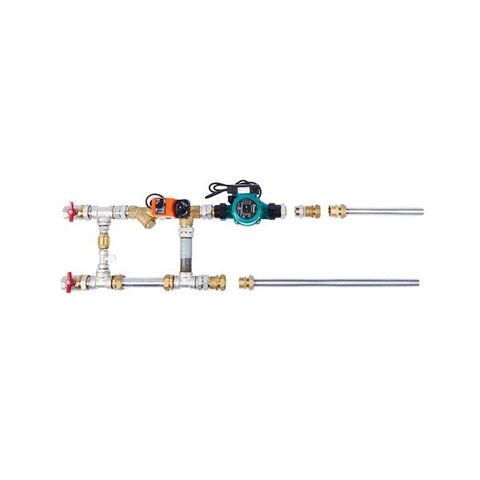

Смесительные узлы MST являются цельносборными конструкциями и состоят из следующих элементов:
- шаровые краны предназначенные для отключения узла от тепловой сети;
- фильтр грубой очистки, предназначенный для очистки теплоносителя от загрязнений;
- трехходовой клапан с электроприводом с плавным управлением (по заказу с 2/3-позиционным управлением), предназначенный для регулирования мощности водяных нагревателей. Регулирование осуществляется изменением температуры входящего теплоносителя при смешивании прямого и обратного теплоносителя, при этом поток теплоносителя через теплообменник остается постоянным. Привод поставляется в комплекте, устанавливается монтажником;
- циркуляционный насос 25-40, или 25-60, или 25-80, или 32-80, имеющий три скорости вращения вала, оснащенный электродвигателем с мокрым ротором. Насос необходим, прежде всего, для компенсации потерь в смесительном узле и на теплообменнике. Также насос является одним из элементов системы защиты теплообменника от замораживания;
- байпасная линия (кроме модификации – ТС без байпаса), включающая в себя обратный клапан и балансировочный кран и предназначенная для организации циркуляции теплоносителя в контуре котла с постоянным расходом. Балансировочный кран служит для обеспечения оптимальной потери давления на байпасе. Обратный клапан предотвращает перетекание обратного теплоносителя в подающую линию;
- гибкие подводки, изготовленные из нержавеющей стали, и быстроразъемные соединения типа «американка» предназначены для облегчения монтажа смесительных узлов;
- узлы термоманометра (дополнительные принадлежности) предназначены для контроля температуры и давления в подающем и обратном трубопроводах.
