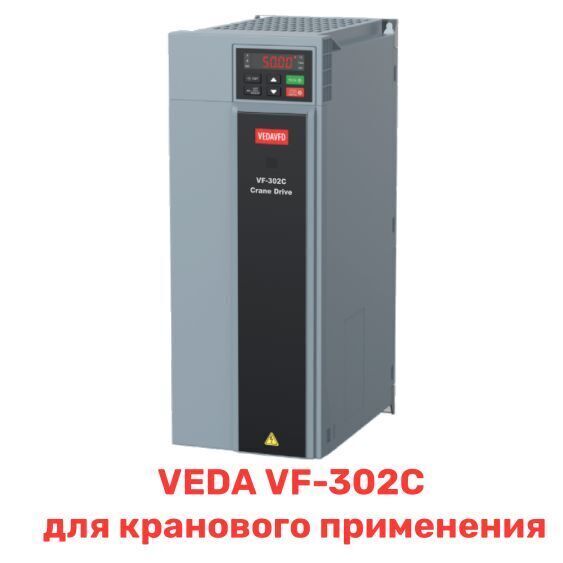

ACR00003 Преобразователь частоты VEDA VF-302C-P11K-0025-T4-E20-B-H 11 кВт 380В

0 руб.
Артикул: ACR00003
В наличии

Цена по запросу

Преобразователь частоты VEDA VF-302C-P11K-0025-T4-E20-B-H ACR00003

  • Серия: VF-302C для крановых применений
  • Код заказа: ACR00003
  • Типовой код: VF-302C-P11K-0025-T4-E20-B-H
  • Выходная мощность: 11 кВт
  • Входное напряжение: 3×380-480 В
  • Выходное напряжение: 0-100% входного напряжения (погрешность менее 5%)
  • Номинальный выходной ток: 25 А
  • Встроенная панель оператора
  • Тормозной прерыватель: встроенный
  • Дроссель: внешний
  • Релейный выход: 1
  • Цифровой выход: 1 (с открытым коллектором) (Импульсный выход)
  • Аналоговый вход: 2 (0-10В или 0/4-20мА)
  • Аналоговый выход: 1 (0-10В или 0/4-20мА)
  • Коммуникация: Modbus RTU - встроенная (Profibus, Profinet, CANOpen - опция)
  • Режим управления двигателем: VF режим, векторное управление без/с обратной связью, раздельное задание напряжения и частоты
  • Перегрузочная способность по току: 150% в течение 89 секунд, 180% в течение 10 секунд, 200% в течении 3 секунд
  • Тип двигателя: Асинхронный, синхронный с постоянными магнитами
  • Габариты (В×Ш×Г): 320×116×175 мм
  • Описание
  • Документация

ACR00003 Преобразователь частоты VEDA VF-302C-P11K-0025-T4-E20-B-H 11 кВт 380В



VEDA VF-302C Crane Drive преобразователь частоты специально для кранового применения, имеет программное обеспечение, отличительной особенностью которого является простота и скорость настройки. Специальный параметр выбора типа применения, позволяет сократить время ввода оборудования в эксплуатацию, исключить ошибки при настройке и обеспечивает оптимальный режим работы привода.

Преобразователь частоты VF-302C Crane Drive отвечает всем необходимыми требованиям для кранового применения:

  • Высокая перегрузочная способность: 150% в течение 89 секунд, 180% в течение 10 секунд, 200% в течении 3 секунд;
  • Управление механическим тормозом;
  • Удержание груза при нулевой скорости при старте и останове;
  • Реверс без наложения тормоза.
  • Плавный старт и останов;
  • Параллельное подключение электродвигателей;
  • Обработка состояния конечных выключателей;
  • Функция мониторинга скорости.

С преобразователями частоты обязательно применяются тормозные резисторы, необходимые для отвода излишней энергии при работе привода в генераторном режиме (быстрое торможение). Преобразователи частоты VF-302C до 55кВт имеют встроенный усиленный тормозной ключ для подключения резисторов.

Преобразователи частоты VEDA VF-302C используется для приводов подъема и перемещения. Для перемещения возможно также использование преобразователей частоты серии VF-101 и VF-51.

Основные функции VEDA VF-302C Crane Drive
Увеличение момента (VF) Автоматический режим: 0-100%.
Ручной режим: 0-30% от номинального напряжения. Улучшенная функция для VF-302C.
Кривая U/f Четыре типа: линейная моментная характеристика, пользовательская характеристика, кривая понижения момента, квадратичная кривая
Кривые разгона и торможения 2 типа: линейная кривая, S-образная кривая разгона и торможения.
Четыре набора времени разгона и торможения;
шаг по времени 0.01с, максимум-650с
Сглаживание напряжения Есть
Автоматическая функция энергосбережения Есть
Автоматическая функция ограничения тока Есть
Стандартные функции ПИД-регулирование, подхват скорости и автозапуск после пропажи питания, пропуск резонансных частот, ограничение  минимальной и максимальной частот, RS485, аналоговый выход, частотно-импульсный выход
Источники задания частоты Фиксированное с панели, два аналоговых входа I/U, импульсный вход, по RS485, задание скоростей через дискретные входы, с опциональной карты расширения, различное комбинирование входов
Защита ПЧ и двигателя Перенапряжение, пониженное напряжение, перегрузка по току, короткое замыкание, потеря фазы, перегрузка, перегрев, высокая скорость, защита от повреждения данных и т.д.
Фиксация текущего состояния неисправности. Сохранение информации о четырех последних ошибках (о двух последних подробно).
