ACR00016 Преобразователь частоты VEDA VF-302C-P185-0340-T4-E20-N-H-D 185кВт 380В
Цена по запросу

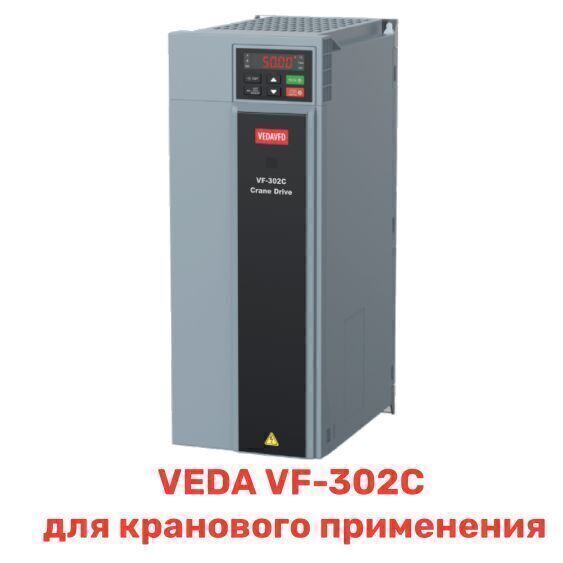

Преобразователь частоты VEDA VF-302C-P185-0340-T4-E20-N-H-D ACR00016
- Серия: VF-302C для крановых применений
- Код заказа: ACR00016
- Типовой код: VF-302C-P185-0340-T4-E20-N-H-D
- Выходная мощность: 185 кВт
- Входное напряжение: 3×380-480 В
- Выходное напряжение: 0-100% входного напряжения (погрешность менее 5%)
- Номинальный выходной ток: 340 А
- Встроенная панель оператора
- Тормозной прерыватель: внешний
- Дроссель: встроенный
- Релейный выход: 1
- Цифровой выход: 1 (с открытым коллектором) (Импульсный выход)
- Аналоговый вход: 2 (0-10В или 0/4-20мА)
- Аналоговый выход: 1 (0-10В или 0/4-20мА)
- Коммуникация: Modbus RTU - встроенная (Profibus, Profinet, CANOpen - опция)
- Режим управления двигателем: VF режим, векторное управление без/с обратной связью, раздельное задание напряжения и частоты
- Перегрузочная способность по току: 150% в течение 89 секунд, 180% в течение 10 секунд, 200% в течении 3 секунд
- Тип двигателя: Асинхронный, синхронный с постоянными магнитами
- Габариты (В×Ш×Г): 940×360×480 мм
- Описание
- Документация
ACR00016 Преобразователь частоты VEDA VF-302C-P185-0340-T4-E20-N-H-D 185 кВт 380В
VEDA VF-302C Crane Drive преобразователь частоты специально для кранового применения, имеет программное обеспечение, отличительной особенностью которого является простота и скорость настройки. Специальный параметр выбора типа применения, позволяет сократить время ввода оборудования в эксплуатацию, исключить ошибки при настройке и обеспечивает оптимальный режим работы привода.
Преобразователь частоты VF-302C Crane Drive отвечает всем необходимыми требованиям для кранового применения:
- Высокая перегрузочная способность: 150% в течение 89 секунд, 180% в течение 10 секунд, 200% в течении 3 секунд;
- Управление механическим тормозом;
- Удержание груза при нулевой скорости при старте и останове;
- Реверс без наложения тормоза.
- Плавный старт и останов;
- Параллельное подключение электродвигателей;
- Обработка состояния конечных выключателей;
- Функция мониторинга скорости.
С преобразователями частоты обязательно применяются тормозные резисторы, необходимые для отвода излишней энергии при работе привода в генераторном режиме (быстрое торможение). Преобразователи частоты VF-302C до 55кВт имеют встроенный усиленный тормозной ключ для подключения резисторов.
Преобразователи частоты VEDA VF-302C используется для приводов подъема и перемещения. Для перемещения возможно также использование преобразователей частоты серии VF-101 и VF-51.
| Увеличение момента (VF) | Автоматический режим: 0-100%. Ручной режим: 0-30% от номинального напряжения. Улучшенная функция для VF-302C. |
|---|---|
| Кривая U/f | Четыре типа: линейная моментная характеристика, пользовательская характеристика, кривая понижения момента, квадратичная кривая |
| Кривые разгона и торможения | 2 типа: линейная кривая, S-образная кривая разгона и торможения. Четыре набора времени разгона и торможения; шаг по времени 0.01с, максимум-650с |
| Сглаживание напряжения | Есть |
| Автоматическая функция энергосбережения | Есть |
| Автоматическая функция ограничения тока | Есть |
| Стандартные функции | ПИД-регулирование, подхват скорости и автозапуск после пропажи питания, пропуск резонансных частот, ограничение минимальной и максимальной частот, RS485, аналоговый выход, частотно-импульсный выход |
| Источники задания частоты | Фиксированное с панели, два аналоговых входа I/U, импульсный вход, по RS485, задание скоростей через дискретные входы, с опциональной карты расширения, различное комбинирование входов |
| Защита ПЧ и двигателя | Перенапряжение, пониженное напряжение, перегрузка по току, короткое замыкание, потеря фазы, перегрузка, перегрев, высокая скорость, защита от повреждения данных и т.д. Фиксация текущего состояния неисправности. Сохранение информации о четырех последних ошибках (о двух последних подробно). |
