AFTF-20-U-Q-LCD датчик влажности и температуры S+S Regeltechnik
ЦЕНА ПО ЗАПРОСУ

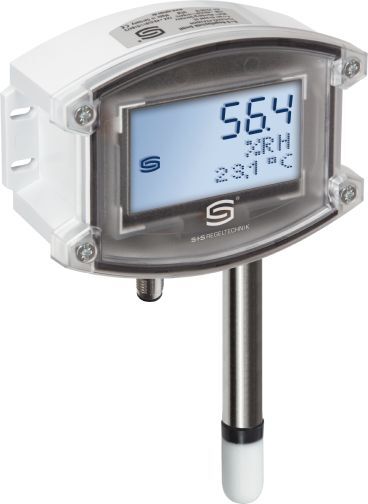

Калибруемый наружный датчик влажности/ температуры HYGRASGARD® AFTF-20-U-Q-LCD (± 1,8 %) с пластиковым спеченным фильтром, корпусом из пластика с высокой ударной вязкостью с быстрозаворачиваемыми винтами, с дисплеем.
- Описание
- Документация
Калибруемый наружный датчик влажности и температуры S+S Regeltechnik HYGRASGARD® AFTF-20 измеряет относительную влажность и/или температуру воздуха и преобразует измеряемые величины влажности и температуры в нормированный сигнал 0 - 10 В или 4...20 мА. Датчик позволяет переключаться между 4 диапазонами измерения температуры и находит применение в неагрессивной среде без значительного содержания пыли, в холодильной технике, системах вентиляции и кондиционирования, особо чистых и стерильных помещениях. Относительная влажность (в процентах) является частным от деления парциального давления ненасыщенного водяного пара на давление насыщенного пара при той же температуре. Измерительные преобразователи предназначены для точного измерения влажности. В них используется цифровой измерительный элемент с высокой долговременной стабильностью. Датчик откалиброван на заводе.
| Напряжение питания | 24 В перем. тока (± 20 %) и 15...36 В пост. тока |
|---|---|
| Потребляемая мощность | < 1,1 В·А/ 24 В пост. тока; < 2,2 В·А/ 24 В перем. тока |
| Сопротивление нагрузки | RL > 5 кОм |
| Чувствительные элементы | цифровой датчик влажности со встроенным датчиком температуры, маленький гистерезис, высокая долговременная стабильность |
| Диапазон измерения влажности | 0 …100 % относительной влажности (на выходе соответствует 0–10 B) |
| Погрешность измерения влажности | тип. ±1,8 % отн. влажности (10 ... 90 % отн. вл.); при +25 °C, иначе ±2,0 % отн. влажности |
| Выходной сигнал влажности | 0–10 B |
| Диапазон измерения | переключение между несколькими диапазонами −35 ...+ 35 °C; −35 ...+ 75 °C; 0 ...+ 50 °C; 0 ...+ 80 °C (на выходе соответствует 0–10 B или 4 … 20 мА) |
| Погрешность | обычно ± 0,2 K при +25 °C |
| Выходной сигнал температуры | 0–10 B |
| Защита чувствительного элемента | сменный пластиковый спеченный фильтр, Ø 16 мм, L = 35 мм, (опционально — металлокерамический фильтр, Ø 16 мм, L = 32 мм) |
| Температура окружающей среды | при хранении: −35...+85 °C, при эксплуатации: −30...+80 °C, без конденсата |
| Монтаж ⁄подключение | при помощи винтов |
| Защитная трубка | из высококачественной стали V2A (1.4301), Ø 16 мм, NL = 88,5 мм |
| Эл. подключение | двух-, трех- или четырехпроводное 0,14–1,5 мм ² по винтовым зажимам на плате |
| Cable connection | резьбовой кабельный ввод из пластика (M 16 x 1,5; с разгрузкой от натяжения, сменный, макс. внутренний диаметр 10,4 мм) или разъем M12 согласно DIN EN 61076-2-101 (опционально по запросу) |
| Корпус | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц/ крестовой шлиц), цвет – транспортный белый (аналогичен RAL 9016), крышка дисплея прозрачная! |
| Размеры корпуса | 126 x 90 x 50 мм (Tyr 2) |
| Присоединение кабеля | M 16 x 1,5; с разгрузкой от натяжения, сменное исполнение, макс. внутренний диаметр 10,4 мм |
| Долговременная | ±1 % в год |
| Допустимая относительная влажность воздуха | < 95 %, без конденсата |
| Класс защиты | III (согласно EN 60 730) |
| Степень защиты | IP 65 (согласно EN 60 529)* |
| Нормы | соответствие CE-нормам, директива 2014/ 30/ EU, «Электромагнитная совместимость» согласно EN 61326-1, согласно EN 61326-2-3 |
| Дисплей | дисплей с подсветкой, трехстрочный, вырез ок. 70 x 40 мм (ширина x высота), для индикации измеренных температуры и/или влажности |
