AFTF-SD-U-LCD датчик влажности и температуры S+S Regeltechnik
ЦЕНА ПО ЗАПРОСУ

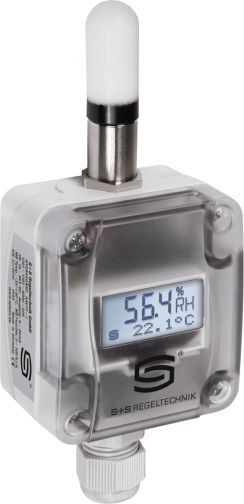

Калибруемый наружный датчик влажности и температуры HYGRASGARD® AFTF-SD-U-LCD измеряет относительную влажность и/ или температуру воздуха. Клеммный коробчатый корпус из пластика с высокой ударной вязкостью, крышка корпуса с быстрозаворачиваемыми винтами, с дисплеем.
- Описание
- Документация
Высококачественный датчик S+S Regeltechnik HYGRASGARD® AFTF – SD для систем отопления, вентиляции и кондиционирования воздуха, точность 3 % отн. влажности, он преобразует измеряемые величины в нормированный сигнал 0–10 В или 4...20 мА.
Датчик позволяет переключаться между четырьмя диапазонами измерения температуры и находит применение в неагрессивной среде без содержания пыли, в холодильной технике, системах вентиляции и кондиционирования, оборудовании для особо чистых и стерильных помещений. Относительная влажность (в процентах) является частным от деления парциального давления ненасыщенного водяного пара на давление насыщенного пара при той же температуре. Измерительные преобразователи предназначены для точного измерения влажности. В них используется цифровой чувствительный элемент с высокой долговременной стабильностью. Датчик откалиброван на заводе.
| Напряжение питания | 24 В перем./ пост. тока (±10 %) |
|---|---|
| Потребляемая мощность | < 1,1 В·А/ 24 В пост. тока; < 2,2 В·А/ 24 В перем. тока |
| Сопротивление нагрузки | RL > 5 кОм |
| Чувствительные элементы | цифровой датчик влажности со встроенным датчиком температуры, маленький гистерезис, высокая долговременная стабильность |
| Диапазон измерения влажности | 0 …100 % относительной влажности (на выходе соответствует 0–10 B) |
| Рабочий диапазон влажности | 0…95 % относительной влажности (без конденсата) |
| Погрешность измерения влажности | тип. ±2 % относительной влажности (20 ... 80 % относительной влажности); при +25 °C, иначе ±3 % |
| Выходной сигнал влажности | 0–10 B |
| Диапазон измерения | переключение между несколькими диапазонами −35 ...+ 35 °C; −35 ...+ 75 °C; 0 ...+ 50 °C; 0 ...+ 80 °C (на выходе соответствует 0–10 B или 4 … 20 мА) |
| Погрешность | обычно ± 0,6 K при +25 °C |
| Выходной сигнал температуры | {Reference (Object) not found: prod7604333337944} |
| Защита чувствительного элемента | сменный пластиковый спеченный фильтр, Ø 16 мм, L = 35 мм, (опционально — металлокерамический фильтр, Ø 16 мм, L = 32 мм) |
| Температура окружающей среды | при хранении: −35 …+85 °C, при эксплуатации: −30...+70 °C, без конденсата |
| Монтаж ⁄подключение | при помощи винтов |
| Защитная трубка | высококачественная сталь V2A (1.4301), Ø 16 мм, NL = 55 мм |
| Эл. подключение | двух-, трех- или четырехпроводное 0,14–1,5 мм ² по винтовым зажимам на плате |
| Cable connection | резьбовой кабельный ввод из пластика (M 16 x 1,5; с разгрузкой от натяжения, сменный, макс. внутренний диаметр 10,4 мм) или разъем M12 согласно DIN EN 61076-2-101 (опционально по запросу) |
| Корпус | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц/ крестовой шлиц), цвет – транспортный белый (аналогичен RAL 9016), крышка дисплея прозрачная! |
| Размеры корпуса | 72 x 64 x 43,3 мм (Tyr 1 c дисплеем) |
| Присоединение кабеля | M 16 x 1,5; с разгрузкой от натяжения, сменное исполнение, макс. внутренний диаметр 10,4 мм |
| Долговременная | ±1 % в год |
| Класс защиты | III (согласно EN 60 730) |
| Степень защиты | IP 65 (согласно EN 60 529) Корпус проверен, TÜV SÜD, отчет № 713139052 (Tyr 1) |
| Нормы | соответствие CE-нормам, директива 2014/ 30/ EU, «Электромагнитная совместимость» согласно EN 61326-1, согласно EN 61326-2-3 |
| Дисплей | дисплей с подсветкой, двухстрочный, вырез 36 x 15 мм (ширина x высота), для индикации измеренной температуры и/ или влажности |
