ALTM1-I LCD Датчик температуры накладной S+S Regeltechnik
Цена по запросу

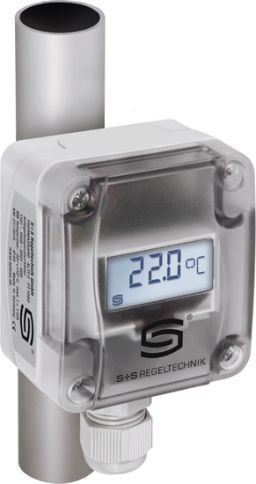

Датчик температуры накладной THERMASGARD ALTM1-I LCD
- Производитель: S+S Regeltechnik
- Серия: THERMASGARD ALTM1
- Диапазон измерения: переключение между 8 диапазонами измерения, Tмax до +100 °C
- Чувствительный элемент: Pt1000, DIN EN 60751, класс B
- Выход: 4...20 мА
- С дисплеем
- Напряжение питания: 15...36 В пост. тока зависит от нагрузки
- Размеры корпуса: 72 x 64 x 43,3 мм (Tyr 1)
- Степень защиты: IP 65
Датчик температуры накладной ⁄ накладной для труб, вкл. хомут, компактное исполнение, калибруемый, с переключением между несколькими диапазонами и активным выходом
Отдел продаж: sales@segnetics-russia.ru
- Описание
- Документация
ALTM1-I LCD Датчик температуры накладной S+S Regeltechnik
Калибруемый накладной измерительный преобразователь температуры (компактное исполнение) THERMASGARD® ALTM1-I LCD с 8 переключаемыми диапазонами измерения, аналоговым выходом, в ударопрочном пластиковом корпусе с быстрозаворачиваемыми винтами, на выбор с дисплеем или без дисплея, вкл. стяжной хомут.
Предназначен для измерения температуры на поверхности линий, труб (например, горячего и холодного водоснабжения) или отопительных магистралей с целью регулирования степени нагрева. Датчик откалиброван на заводе.
Принадлежности:
WLP-1 (Арт: 7100-0060-1000-000) Теплопроводящая паста, без силикона (не содержится в комплекте поставки)
Характеристики THERMASGARD ALTM1-I LCD
| Напряжение питания | 15...36 В пост. тока зависит от нагрузки, стабилизированное, остаточная пульсация ±0,3 В |
|---|---|
| Потребляемая мощность | < 1,0 В·А/ 24 В пост. тока < 2,2 В·А/ 24 В перем. тока |
| Нагрузка | Ra (Ом) = (Ub - 14 В)/ 0,02 А для варианта I |
| Погрешность | обычно ± 0,2 K при +25 °C |
| Выход | 4...20 мА |
| Чувствительный элемент | Pt1000, DIN EN 60751, класс B |
| Тип подключения | по двух- или трехпроводной схеме |
| Диапазон измерения | переключение между 8 диапазонами измерения (опционально — другие диапазоны измерения) Компактное исполнение: Tмax до +100 °C, рабочий диапазон −50... +100 °C; с ручной коррекцией нуля (±10 K) |
| Температура окружающей среды | измерительный преобразователь: −30...+70 °C |
| Монтаж ⁄подключение | бесконечная металлическая стяжная лента (хомут) с замком из металла (содержится в комплекте поставки) |
| Сопротивление изоляции | ≥ 100 МОм, при +20 °C (500 B постоянного тока) |
| Размеры стяжной ленты | Ø = 13–92 мм (¼–3 дюйма), L = 300 мм |
| Эл. подключение | 0,14–1,5 мм², по винтовым зажимам |
| Cable connection | резьбовой кабельный ввод из пластика (M 16 x 1,5; с разгрузкой от натяжения, сменный, макс. внутренний диаметр 10,4 мм) или разъем M12 согласно DIN EN 61076-2-101 (опционально по запросу) |
| Корпус | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц/ крестовой шлиц), цвет – транспортный белый (аналогичен RAL 9016), крышка дисплея прозрачная! |
| Размеры корпуса | 72 x 64 x 43,3 мм (Tyr 1 c дисплеем) |
| Присоединение кабеля | M 16 x 1,5; с разгрузкой от натяжения, сменное исполнение, макс. внутренний диаметр 10,4 мм |
| Допустимая относительная влажность воздуха | < 95 %, без конденсата |
| Класс защиты | III (согласно EN 60 730) |
| Степень защиты | IP 65 (согласно EN 60 529) Корпус проверен, TÜV SÜD, отчет № 713139052 (Tyr 1) |
| Нормы |
соответствие CEнормам, электромагнитная совместимость
согласно EN 61326, директива 2014/ 30/ EU |
| Дисплей | дисплей с подсветкой, двухстрочный, вырез ок. 36 x 15 мм (ширина x высота), для индикации фактической температуры и самодиагностики (выход за верхнюю границу диапазона измерения, выход за нижнюю границу диапазона измерения, обрыв датчика, короткое замыкание датчика) |
