ALTM2-SD-U Датчик температуры накладной S+S Regeltechnik
Цена по запросу
Датчик температуры накладной THERMASGARD ALTM2-SD-U с вынесенным датчиком
- Производитель: S+S Regeltechnik
- Серия: THERMASGARD ALTM2
- Диапазон измерения: переключение между 8 диапазонами измерения, Tмax до +150 °C
- Чувствительный элемент: Pt1000, DIN EN 60751, класс B
- Выход: 0–10 B
- Без дисплея
- Напряжение питания: 24 В перем./ пост. тока (±10 %)
- Размеры корпуса: 72 x 64 x 37,8 мм (Tyr 1)
- Степень защиты (корпус): IP 43
Датчик температуры накладной ⁄ накладной для труб, вкл. стяжной хомут, с вынесенным датчиком, калибруемый, с переключением между несколькими диапазонами и активным выходом
Отдел продаж: sales@segnetics-russia.ru
- Описание
- Документация

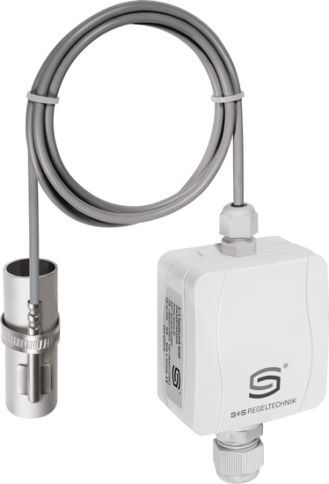

ALTM2-SD-U Датчик температуры накладной с вынесенным датчиком S+S Regeltechnik
Калибруемый накладной измерительный преобразователь температуры для труб THERMASGARD® ALTM 2 с переключением между 8 диапазонами измерения,
внешним датчиком, аналоговым выходом, корпус из ударопрочного пластика с защелкивающейся крышкой, без дисплея, с резьбовым кабельным вводом или разъемом M12 согласно DIN EN 61076-2-101.
Предназначен для измерения температуры на поверхности трубопроводов, труб (например, горячего и холодного водоснабжения) или отопительных магистралей с целью регулирования степени нагрева.
Датчик откалиброван на заводе. При наличии определенных условий окружающей среды специалист может выполнить точную настройку.
Принадлежности:
WLP-1 (Арт: 7100-0060-1000-000) Теплопроводящая паста, без силикона (не содержится в комплекте поставки)
Характеристики THERMASGARD ALTM2-SD-U
| Напряжение питания | 24 В перем./ пост. тока (±10 %) |
|---|---|
| Потребляемая мощность | < 1,0 В·А/ 24 В пост. тока < 2,2 В·А/ 24 В перем. тока |
| Погрешность | обычно ± 0,2 K при +25 °C |
| Чувствительный элемент | Pt1000, DIN EN 60751, класс B |
| Защита чувствительного элемента | накладной датчик для труб из высококачественной стали V4A (1.4571), Ø = 6 мм, номинальная длина NL = 50 мм, кабельный ввод с запрессовкой |
| Тип подключения | по двух- или трехпроводной схеме |
| Диапазон измерения | переключение между 8 диапазонами измерения (опционально — другие диапазоны измерения) исполнение с вынесенным датчиком: Tмax более 100 °C, рабочий диапазон −50 ...+150 °C; с ручной коррекцией нуля (±10 K) |
| Температура окружающей среды | измерительный преобразователь: −30...+70 °C |
| Монтаж ⁄подключение | бесконечная металлическая стяжная лента (хомут) с замком из металла (содержится в комплекте поставки) |
| Сопротивление изоляции | ≥ 100 МОм, при +20 °C (500 B постоянного тока) |
| Размеры стяжной ленты | Ø = 13–92 мм (¼–3 дюйма), L = 300 мм |
| Эл. подключение | 0,14–1,5 мм², по винтовым зажимам |
| Cable connection | резьбовой кабельный ввод из пластика (M 16 x 1,5; с разгрузкой от натяжения, сменный, макс. внутренний диаметр 10,4 мм) или разъем M12 согласно DIN EN 61076-2-101 (опционально по запросу) |
| Корпус | из пластика, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками цвет — транспортный белый (аналогичен RAL 9016), ALTF 02 с защелкивающейся крышкой |
| Присоединение кабеля | M 16 x 1,5; с разгрузкой от натяжения, сменное исполнение, макс. внутренний диаметр 10,4 мм |
| Соединительный кабель | силикон, SiHF, 2 x 0,25 мм², KL = 1,5 м |
| Допустимая относительная влажность воздуха | < 95 %, без конденсата |
| Класс защиты | III (согласно EN 60 730) |
| Степень защиты | IP 43 (согласно EN 60 529) |
| Нормы |
соответствие CEнормам, электромагнитная совместимость
согласно EN 61326, директива 2014/ 30/ EU |
