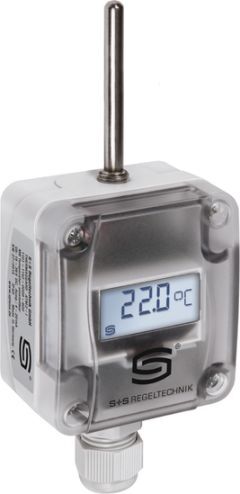

Датчик температуры наружный THERMASGARD ATM2-U LCD
- Производитель: S+S Regeltechnik
- Серия: THERMASGARD ATM2
- Диапазон измерения: переключение между 8 диапазонами измерения, рабочий диапазон –30...+70 °C
- Чувствительный элемент: Pt1000, DIN EN 60751, класс B
- Выход: 0–10 B
- С дисплеем
- Напряжение питания: 24 В перем./ пост. тока (±10 %)
- Размеры корпуса: 72 x 64 x 43,3 мм (Tyr 1 c дисплеем)
- Степень защиты: IP 65
Преобразователь температуры THERMASGARD ATM2-U LCD измерительный наружный ⁄ для помещений с повышенной влажностью, калибруемый, с переключением между несколькими диапазонами и активным выходом
Отдел продаж: sales@segnetics-russia.ru
- Описание
- Документация
ATM2-U LCD Датчик температуры наружный S+S Regeltechnik
Калибруемый наружный измерительный преобразователь температуры THERMASGARD® ATM 2 с переключением между 8 диапазонами измерения, внешним датчиком, аналоговым выходом, корпус из ударопрочного пластика с быстрозаворачиваемыми винтами, на выбор с дисплеем /без дисплея, с резьбовым кабельным вводом или разъемом M12 согласно DIN EN 61076-2-101.
Служит для измерения наружной температуры, температуры в помещениях с повышенной влажностью, например, для монтажа на наружных стенах, в холодильных установках и теплицах, в промышленности и сельском хозяйстве. Наружный монтаж осуществляется преимущественно с северной стороны или в защищенных местах. При прямом воздействии солнечных лучей необходимо использовать защиту от солнца и ударов WS 01 или WS 04 (принадлежности).
Датчик откалиброван на заводе. При наличии определенных условий окружающей среды специалист может выполнить точную настройку.
Характеристики THERMASGARD ATM2-U LCD
| Напряжение питания | 24 В перем./ пост. тока (±10 %) |
|---|---|
| Потребляемая мощность | < 1,0 В·А/ 24 В пост. тока < 2,2 В·А/ 24 В перем. тока |
| Сопротивление нагрузки | RL > 25 кОм для варианта U |
| Погрешность | обычно ± 0,2 K при +25 °C |
| Выход | 0–10 B |
| Чувствительный элемент | Pt1000, DIN EN 60751, класс B (Perfect Sensor Protection) |
| Тип подключения | по двух- или трехпроводной схеме |
| Диапазон измерения | переключение между 8 диапазонами измерения см. таблицу (опционально — другие диапазоны измерения) рабочий диапазон: −30...+70 °C с ручной коррекцией нуля (±10 K) |
| Температура окружающей среды | измерительный преобразователь: −30...+70 °C |
| Монтаж ⁄подключение | при помощи винтов |
| Защитная трубка | высококачественная сталь V4A (1.4571), Ø 6 мм, NL = 65 мм |
| Эл. подключение | 0,14–1,5 мм², по винтовым зажимам |
| Cable connection | резьбовой кабельный ввод из пластика (M 16 x 1,5; с разгрузкой от натяжения, сменный, макс. внутренний диаметр 10,4 мм) или разъем M12 согласно DIN EN 61076-2-101 (опционально по запросу) |
| Корпус | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц/ крестовой шлиц), цвет – транспортный белый (аналогичен RAL 9016), крышка дисплея прозрачная! |
| Размеры корпуса | 72 x 64 x 43,3 мм (Tyr 1 c дисплеем) |
| Присоединение кабеля | M 16 x 1,5; с разгрузкой от натяжения, сменное исполнение, макс. внутренний диаметр 10,4 мм |
| Допустимая относительная влажность воздуха | < 95 %, без конденсата |
| Класс защиты | III (согласно EN 60 730) |
| Степень защиты | IP 65 (согласно EN 60 529) Корпус проверен, TÜV SÜD, отчет № 713139052 (Tyr 1) |
| Нормы |
соответствие CE нормам, электромагнитная совместимость согласно EN 61326, директива 2014/ 30/ EU
|
| Дисплей | Дисплей с подсветкой, двухстрочный, вырез 36 x 15 мм (ширина x высота), для индикации фактической температуры и самодиагностики (обрыв датчика, короткое замыкание датчика) |
