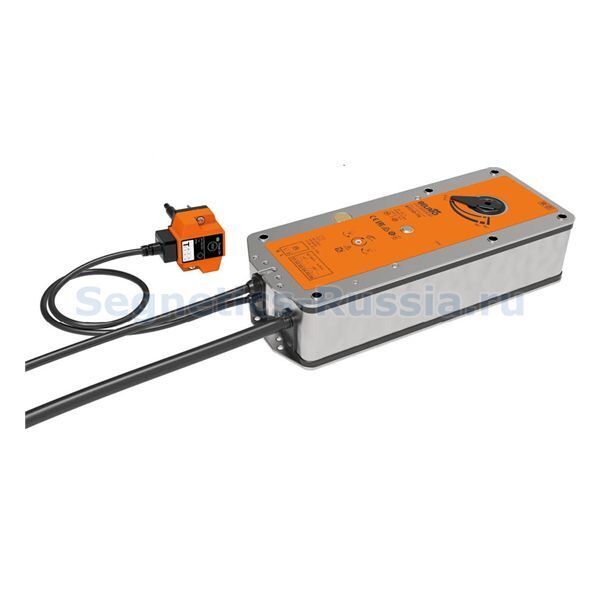

Belimo BF24-SR-TN привод противопожарного клапана

45 200 руб.
Артикул:
В наличии

Цена по запросу

Электропривод Belimo BF24-SR-TN для управления противопожарными нормально открытыми (огнезадерживающими) клапанами

  • Бренд: Belimo
  • Модель: BF24-SR-TN
  • С возвратной пружиной
  • С термоэлектрическим размыкающим устройством BAT (72°C)
  • Крутящий момент (двигатель/пружина): 18/12 Нм
  • Время поворота (двигатель): <120 с / 90°
  • Время поворота (пружина): 16 с при 20°С
  • Управляющий сигнал: модулирующее 2...10 В
  • 2 вспомогательных переключателя SPDT
  • Для установки на вал 12×12 мм
  • Номинальное напряжение: AC/DC 24 В
  • Степень защиты корпуса: IP54

Запросить КП на электропривод Belimo

Отдел продаж: sales@segnetics-russia.ru

  • Описание

Привод противопожарного клапана Belimo BF24-SR-TN, крутящий момент (двигатель) 18 Нм, управление модулирующее 2...10 В, 2 вспомогательных переключателя SPDT, с термоэлектрическим размыкающим устройством BAT (72°C), AC/DC 24В, IP54

Электропривод Belimo BF24-SR-TN предназначен для управления противопожарными нормально открытыми (огнезадерживающими) клапанами небольших размеров, установленными в системах кондиционирования, общеобменной, местной и технологической вентиляции.

Привод управляется стандартным сигналом 2...10 В и перемещает заслонку в рабочее положение одновременно с натяжением возвратной пружины. Заслонка возвращается в безопасное положение за счет энергии пружины, если напряжение питания прерывается.

Термовыключатель BAT: Один предохранитель (плавкая вставка) срабатывает, если температура окружающей среды превышает 72° С. Другой предохранитель срабатывает, если температура внутри воздуховода превышает 72° С. Оба устройства вызывают постоянное отключение электропитания так, что включение электро-привода уже невозможно. Функционирование BAT гарантируется только при подключении электропривода к электрической сети. (Функционирование системы (прерывание напряжения питания) можно проверить, нажав кнопку тестирования)

В случае пожара специальный механизм Safety Position Lock™ надежно удерживает противопожарную заслонку в безопасном положении в случае пожара, обеспечивая тем самым максимальную безопасность.

Без источника питания привод может управляться вручную и фиксироваться в любом требуемом положении. Его можно разблокировать вручную или автоматически, подавая напряжение питания.

Технические характеристики электропривода Belimo BF24-SR-TN
Тип привода С пружинным возвратом
Крутящий момент (двигатель/пружина) 18 / 12 Нм
Размер оси заслонки □ 12×12 мм
Рабочее напряжение AC/DC 24В
Вспомогательные переключатели 2xSPDT
Управляющий сигнал 2...10 В
Угол поворота макс. 95°
Время поворота пружины <16 с при 20°С
Время поворота двигателя <120 с / 90°
Степень пыле- и влагозащиты IP 54
Рабочая температура -30°…+50° С
Вес 2,7 кг
