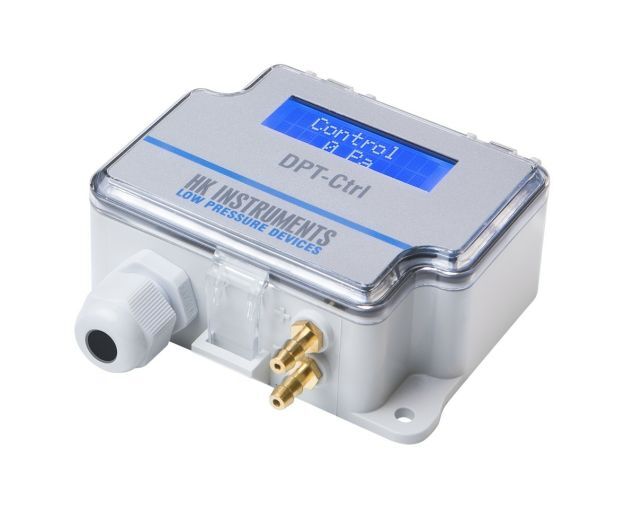

Датчик перепада давления HK Instruments DPT-Ctrl-MOD-7000-D
В наличии
Цена по запросу
DPT-Ctrl-MOD-7000-D многофункциональный ПИД-контроллер с датчиком перепада давления или расхода воздуха и коммуникацией Modbus
- Модель: DPT-Ctrl-MOD-7000-D
- Позволяет поддерживать постоянное давление или расход воздушного потока на вентиляторах, в системах с переменным расходом воздуха или в увлажнителях.
- Интерфейс обмена данными: RS-485 Modbus (RTU)
- С дисплеем
- Диапазоны измерений (Па): -700...7000
- Единицы измерения объема воздушного потока: m3/s, m3/hr, cfm, l/s
- Единицы измерения скорости воздушного потока: m/s, ft/min
- Единицы измерения давление воздуха: Pa, kPa, mbar, inWC, mmWC, psi
- Совместимые среды: Сухой воздух и неагрессивные газы
- Напряжение питания: 24 VAC/VDC, ±10 %
- Корпус: 102.0 x 71.5 x 36.0 мм
- Рабочая температура: -20...+50 °C
- Производитель: HK Instruments
- Описание
- Документация
HK Instruments DPT-Ctrl-MOD-7000-D
Многофункциональный ПИД-контроллер с датчиком перепада давления или расхода воздуха серии DPT-Ctrl производства компании HK Instruments разработан для систем автоматизации зданий. Встроенный контроллер DPT-Ctrl позволяет поддерживать постоянное давление или расход воздушного потока на вентиляторах, в системах с переменным расходом воздуха или в увлажнителях.
DPT-Ctrl-MOD-7000-D имеет входной терминал, который позволяет через протокол Modbus принимать другие различные сигналы, такие, как температура или сигналы с исполнительного реле. Входной терминал имеет два входных канала, принимающих сигналы вида 0−10 V, NTC10k, Pt1000, Ni1000/(-LG), и BIN IN (беспотенциальный контакт).
Устройства серии DPT-Ctrl широко используются в системах ОВКВ для:
- контроля перепада давления или воздушного потока в воздухообрабатывающих системах
- устройства с переменным расходом воздуха
- управление вытяжными вентиляторами в парковочных гаражах
Особенности трансмиттеров серии DPT-Ctrl:
- ПИД-контроллер: замеряет перепад давления или расход воздуха непосредственно в воздуховоде либо рядом с центробежными вентиляторами. Все параметры (ПИД) устанавливаются через меню и Modbus
- Датчик перепада давления или расхода воздуха (выбирается в меню): замеряет и контролирует перепад давления или расход воздуха в воздуховоде либо рядом с центробежными вентиляторами
- Возможность выбора единиц измерения в эксплуатационных условиях:
- Объем воздушного потока: m3/s, m3/h, cfm, l/s
- Скорость: m/s, ft/min
- Давление: Pa, inWC, mmWC, kPa, mbar
- Управляющий выход: напряжение (0–10 V)
- Один внешний вход: напряжение, терморезистор или двоичный вход
- Функция компенсации температуры наружного воздуха
- Фиксированная функция вывода через меню и Modbus
В датчике DPT-Ctrl-MOD-7000-D установлен 2-строчный дисплей (12 символов в строке), на котором отображаются:
Строка 1: направление управляющего выхода
Строка 2: Измерение давления или если задействован входной канал, строки 2 отображает вводимую информацию (например, температуру)
