Датчик температуры ATF1 PT1000A
ATF1 PT1000A датчик температуры S+S Regeltechnik
- Серия: THERMasgard
- Диапазон измерения: –50...+90 °C

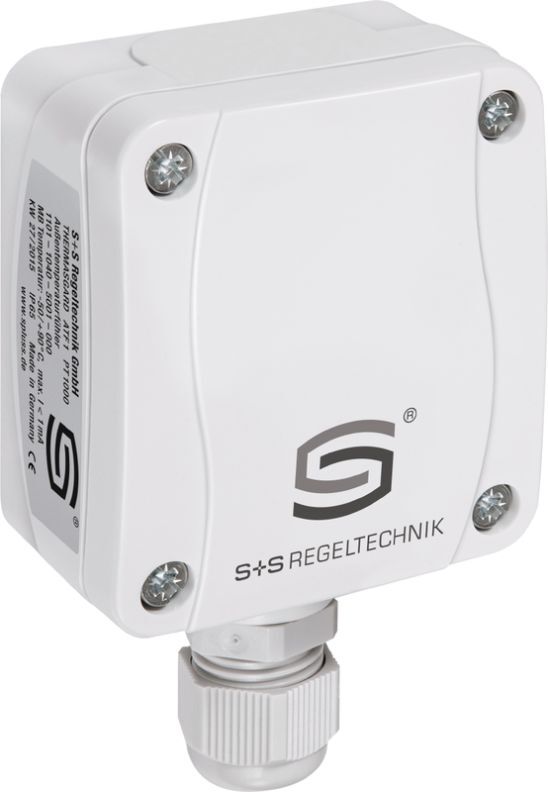

Наружный термометр сопротивления/ датчик наружной температуры THERMASGARD® ATF 1 (встроенный чувствительный элемент) с пассивным выходом, корпусом из пластика с высокой ударной вязкостью и быстрозаворачиваемыми винтами.
- Описание
- Документация
Датчик ATF1 PT1000A служит для измерения наружной температуры, температуры в помещениях с повышенной влажностью — например, как наружный датчик, датчик наружной температуры, для установки на наружных стенах, в холодильных установках и теплицах, в залах, в промышленности и сельском хозяйстве. Наружный монтаж осуществляется преимущественно с северной стороны или в защищенных местах. В случае возможного попадания прямых солнечных лучей следует применять защитное приспособление WS 01.
| Sensor | PT1000 |
|---|---|
| Класс допуска чувствительного элемента | Класс А |
| Допустимое отклонение датчика | ±0.15 % при 0 °C согласно DIN EN 60751 |
| ТКС | 3 850 ppm/K |
| максимальный измерительный ток | < 0,1–0,3 мА |
| Класс защиты | III (согласно EN 60529) |
| допустимая температура (при эксплуатации) | -50 ... 70 °C |
| допустимая влажность воздуха (при эксплуатации) | < 95 %, без конденсата |
| допустимая температура (при хранении) | -50 ... 70 °C |
| Корпус | Полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц / крестовой шлиц), Транспортный белый (аналогичен RAL 9016) |
| Размеры корпуса | 72 x 64 x 37.8 mm (Tyr 1) |
| Присоединение кабеля | M16x1,5; макс. внутренний диаметр 10,4 мм с разгрузкой от натяжения, сменное исполнение. |
| Монтаж | 2 винта ø4 мм на расстоянии 39 мм х 49 мм |
| Эл. подключение | 0.14 - 1.5 mm², 2-проводное подключение, по винтовым зажимам |
| Степень защиты (IP) | 67 (согласно EN 60529) |
| Сопротивление изоляции | ≥ 100 МОм, при 20 °C (500 В пост. тока) |
