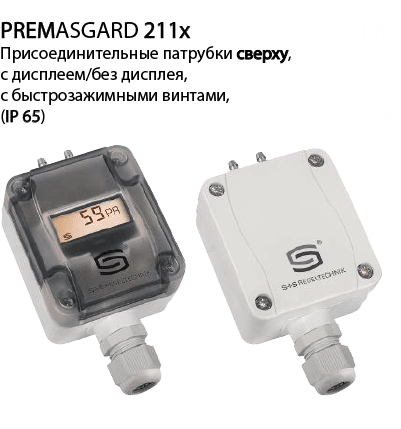

Датчики давления S+S PREMASGARD 211x

8 217 руб.
6 848 руб.
Артикул:
В наличии
 Компактные калибруемые датчики давления серии PREMASGARD ® 211x/212x /212x - SD , имеют 8 переключаемых измерительных диапазонов, 2 переключаемых выходных сигналов (16 устройств в одном) и дисплей (опционально) и служат для измерения избыточного давления, разрежения и разности давлений и объемного расхода воздуха. Пьезорезистивный измерительный элемент с компенсацией температуры гарантирует высокую достоверность и точность.
 Датчики давления оснащаются кнопкой ручной коррекции нуля и имеют регулируемое смещение. Они находят применение в стерильных помещениях, в медицинской технике, в производстве фильтров, в вентиляционных каналах и каналах систем кондиционирования воздуха, камерах для окраски распылением, кухонных помещениях, для контроля фильтрующих устройств и измерения уровня наполнения, для управления частотными преобразователями.
 Измеряемой средой является чистый воздух (без конденсата) или газообразные, неагрессивные и негорючие вещества. Датчик поставляется с комплектом соединительных деталей ASD-06 (соединительный шланг длиной 2 м, два присоединительных патрубка, винты).
  • Описание

Модификации

Тип Дисплей Диапазон измерения давления Арт. №
PREMASGARD 2110
-
0... +50 Па/−50... +50 Па
0... +100 Па/−100... +100 Па
1301-1197-0110-000


PREMASGARD 2110 display
+
0... +50 Па/−50... +50 Па
0... +100 Па/−100... +100 Па
1301-1197-2110-000


PREMASGARD 2111
-
0... +100 Па/−100... +100 Па
0... +300 Па/−300... +300 Па
0... +500 Па/−500... +500 Па
0... +1000 Па/−1000... +1000 Па
1301-1197-0010-000


PREMASGARD 2111 display
+
0... +100 Па/−100... +100 Па
0... +300 Па/−300... +300 Па
0... +500 Па/−500... +500 Па
0... +1000 Па/−1000... +1000 Па
1301-1197-2010-000




PREMASGARD 2115
-
0... +1000 Па/−1000... +1000 Па
0... +2000 Па/−2000... +2000 Па
0... +3000 Па/−3000... +3000 Па
0... +5000 Па/−5000... +5000 Па
1301-1197-0050-000




PREMASGARD 2115 display
+
0... +1000 Па/−1000... +1000 Па
0... +2000 Па/−2000... +2000 Па
0... +3000 Па/−3000... +3000 Па
0... +5000 Па/−5000... +5000 Па
1301-1197-2050-000

Характеристики

Напряжение питания 24 В перем. ⁄ пост. тока (±10 %)
Потребляемая мощность < 1 Вт при 24 В пост. тока; < 2 В·А при 24 В перем. тока
Нагрузка Ra (Ом) = 25 ...450 Ом для варианта I
Сопротивление нагрузки RL > 25 кОм для варианта U
Выход 0 - 10 В или 4...20 мA (выбирается при помощи DIP-переключателя)
Тип подключения по трехпроводной схеме
Функция измерения
разность давлений,
объемный расход (выходной сигнал с извлечением квадратного корня)
Диапазон измерения переключение между 8 диапазонами
Температура среды −20…+50 °C (температурной компенсацией 0...+50 °C)
Подвод давления 4 ⁄ 6 x 11 мм (шланги Ø = 4 ⁄ 6 мм),
металлические соединительные штуцеры
Тип давления дифференциальное
Погрешность Тип 2110 ⁄ 2120 ⁄ 2120-SD (100 Па): обычно ±3 Па при +25 °C,
Тип 2111 ⁄ 2121 ⁄ 2121-SD (1000 Па): обычно ±10 Па при +25 °C,
Тип 2115 ⁄ 2125 ⁄ 2125-SD (5000 Па): обычно ±35 Па при +25 °C
в сравнении с калиброванным эталонным прибором
Смещение нулевой точки ±10 % диапазона измерения
Избыточное давление ⁄ разрежение: ± 50 kПа
Среда чистый воздух, неагрессивные негорючие газы
Фильтрация сигналов переключаемая 1 c ⁄ 10 c
Эл. подключение 0,14–1,5 мм², по винтовым зажимам
Корпус пластик, устойчивый к ультрафиолетовому излучению,
полиамид, 30 % усиление стеклянными
шариками, с быстрозаворачиваемыми винтами
(комбинация шлиц ⁄ крестовой шлиц),
цвет – транспортный белый (аналогичен RAL 9016)
Размеры корпуса 72 x 64 x 37,8 мм  (Tyr 1 / Tyr 01 без дисплея)
72 x 64 x 43,3 мм  (Tyr 1 с дисплеем)
Присоединение кабеля M 16 x 1,5; с разгрузкой от натяжения, сменное исполнение, макс. внутренний диаметр 10,4 мм
Долговременная стабильность ±1 % в год
Гистерезис 0,3 % верхнего предельного значения
Детали, соприкасающиеся со средой Латунь, никель, дюропласт, кремний, эпоксид, ВКТ, БСС, УФ сил. гель
Температурный дрейф ± 0,1 % ⁄ °C верхнего предельного значения
Линейность < ±1 % верхнего предельного значения
Относительная влажность воздуха < 95 %, без конденсата
Класс защиты III (согласно EN 60 730)
Степень защиты Тип 211x . 212x: IP 65 (согласно EN 60 529)
Тип 212x - SD: IP 43 (согласно EN 60 529)
Нормы
соответствие CE-нормам, электромагнитная совместимость
согласно EN 61326, директива 2014 ⁄ 30 ⁄ EU
