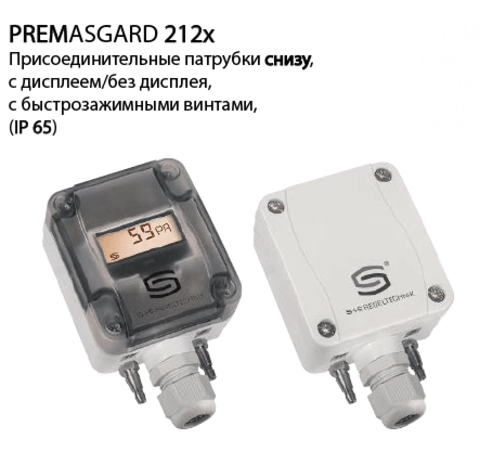

Датчики давления S+S PREMASGARD 212x
В наличии
Компактные калибруемые датчики давления серии PREMASGARD ® 211x/212x /212x - SD , имеют 8 переключаемых измерительных диапазонов, 2 переключаемых выходных сигналов (16 устройств в одном) и дисплей (опционально) и служат для измерения избыточного давления, разрежения и разности давлений и объемного расхода воздуха. Пьезорезистивный измерительный элемент с компенсацией температуры гарантирует высокую достоверность и точность.
Датчики давления оснащаются кнопкой ручной коррекции нуля и имеют регулируемое смещение. Они находят применение в стерильных помещениях, в медицинской технике, в производстве фильтров, в вентиляционных каналах и каналах систем кондиционирования воздуха, камерах для окраски распылением, кухонных помещениях, для контроля фильтрующих устройств и измерения уровня наполнения, для управления частотными преобразователями.
Измеряемой средой является чистый воздух (без конденсата) или газообразные, неагрессивные и негорючие вещества. Датчик поставляется с комплектом соединительных деталей ASD-06 (соединительный шланг длиной 2 м, два присоединительных патрубка, винты).
- Описание
Модификации
| Тип | Дисплей | Диапазон измерения давления | Арт. № |
PREMASGARD 2120 |
- |
0... +50 Па/−50... +50 Па0... +100 Па/−100... +100 Па |
1301-1197-0110-000 |
|
|
|||
PREMASGARD 2120 display |
+ |
0... +50 Па/−50... +50 Па0... +100 Па/−100... +100 Па |
1301-1197-2110-000 |
|
|
|||
PREMASGARD 2121 |
- |
0... +100 Па/−100... +100 Па0... +300 Па/−300... +300 Па0... +500 Па/−500... +500 Па0... +1000 Па/−1000... +1000 Па |
1301-1197-0010-000 |
|
|
|||
PREMASGARD 2121 display |
+ |
0... +100 Па/−100... +100 Па0... +300 Па/−300... +300 Па0... +500 Па/−500... +500 Па0... +1000 Па/−1000... +1000 Па |
1301-1197-2010-000 |
|
|
|
|
|
PREMASGARD 2125 |
- |
0... +1000 Па/−1000... +1000 Па0... +2000 Па/−2000... +2000 Па0... +3000 Па/−3000... +3000 Па0... +5000 Па/−5000... +5000 Па |
1301-1197-0050-000 |
|
|
|
|
|
PREMASGARD 2125 display |
+ |
0... +1000 Па/−1000... +1000 Па0... +2000 Па/−2000... +2000 Па0... +3000 Па/−3000... +3000 Па0... +5000 Па/−5000... +5000 Па |
1301-1197-2050-000 |
Характеристики
| Напряжение питания | 24 В перем. ⁄ пост. тока (±10 %) |
|---|---|
| Потребляемая мощность | < 1 Вт при 24 В пост. тока; < 2 В·А при 24 В перем. тока |
| Нагрузка | Ra (Ом) = 25 ...450 Ом для варианта I |
| Сопротивление нагрузки | RL > 25 кОм для варианта U |
| Выход | 0 - 10 В или 4...20 мA (выбирается при помощи DIP-переключателя) |
| Тип подключения | по трехпроводной схеме |
| Функция измерения |
разность давлений,
объемный расход (выходной сигнал с извлечением квадратного корня)
|
| Диапазон измерения | переключение между 8 диапазонами |
| Температура среды | −20…+50 °C (температурной компенсацией 0...+50 °C) |
| Подвод давления | 4 ⁄ 6 x 11 мм (шланги Ø = 4 ⁄ 6 мм), металлические соединительные штуцеры |
| Тип давления | дифференциальное |
| Погрешность | Тип 2110 ⁄ 2120 ⁄ 2120-SD (100 Па): обычно ±3 Па при +25 °C, Тип 2111 ⁄ 2121 ⁄ 2121-SD (1000 Па): обычно ±10 Па при +25 °C, Тип 2115 ⁄ 2125 ⁄ 2125-SD (5000 Па): обычно ±35 Па при +25 °C в сравнении с калиброванным эталонным прибором |
| Смещение нулевой точки | ±10 % диапазона измерения |
| Избыточное давление ⁄ разрежение: | ± 50 kПа |
| Среда | чистый воздух, неагрессивные негорючие газы |
| Фильтрация сигналов | переключаемая 1 c ⁄ 10 c |
| Эл. подключение | 0,14–1,5 мм², по винтовым зажимам |
| Корпус | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц ⁄ крестовой шлиц), цвет – транспортный белый (аналогичен RAL 9016) |
| Размеры корпуса | 72 x 64 x 37,8 мм (Tyr 1 / Tyr 01 без дисплея) 72 x 64 x 43,3 мм (Tyr 1 с дисплеем) |
| Присоединение кабеля | M 16 x 1,5; с разгрузкой от натяжения, сменное исполнение, макс. внутренний диаметр 10,4 мм |
| Долговременная стабильность | ±1 % в год |
| Гистерезис | 0,3 % верхнего предельного значения |
| Детали, соприкасающиеся со средой | Латунь, никель, дюропласт, кремний, эпоксид, ВКТ, БСС, УФ сил. гель |
| Температурный дрейф | ± 0,1 % ⁄ °C верхнего предельного значения |
| Линейность | < ±1 % верхнего предельного значения |
| Относительная влажность воздуха | < 95 %, без конденсата |
| Класс защиты | III (согласно EN 60 730) |
| Степень защиты | Тип 211x . 212x: IP 65 (согласно EN 60 529) Тип 212x - SD: IP 43 (согласно EN 60 529) |
| Нормы |
соответствие CE-нормам, электромагнитная совместимость
согласно EN 61326, директива 2014 ⁄ 30 ⁄ EU |
