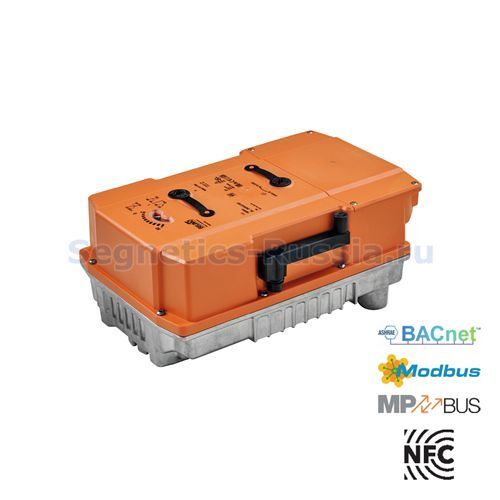

Электропривод Belimo PMCA-BAC-S2-T

В наличии

Цена по запросу

Электропривод Belimo PMCA-BAC-S2-T

Бренд: Belimo
Модель: PMCA-BAC-S2-T
Момент вращения: 160 Нм
Время поворота двигателя: 35 сек / 90°
Настраиваемое время поворота двигателя: 30-120 сек
Управление модулирующее, коммуникационное, гибридное
Связь через BACnet MS/TP, Modbus RTU, Belimo MP-Bus или обычное управление
Для установки на вал 17×17 мм
Номинальное напряжение: AC 24...240 V / DC 24...125 V
Степень защиты корпуса: IP 66/67, NEMA 4X
Преобразование сигналов датчиков
Беспроводное подключение: NFC
Проводное подключение: привод может быть сконфигурирован ZTH EU через сервисный разъем.

Запросить КП на электропривод Belimo

Отдел продаж: sales@segnetics-russia.ru

Описание

Электропривод Belimo PMCA-BAC-S2-T, крутящий момент 160 Нм, управление модулирующее/коммуникационное/гибридное, AC 24...240 V / DC 24...125 V, IP 66/67/NEMA 4X, для установки на вал 17×17 мм, вспомогательный переключатель 2xSPDT. Связь через BACnet MS/TP, Modbus RTU, Belimo MP-Bus или обычное управление

Электропривод Belimo PMCA-BAC-S2-T для регулировки заслонок в установках HVAC, аналогичных промышленных установках и технических установках зданий. Привод оснащен универсальным модулем питания, который может использовать напряжение питания переменного тока 24...240 В и постоянного тока 24...125 В.

Степень защиты IP 66/67 позволяет использовать привод на открытом воздухе, и обеспечивает оптимальную защиту от коррозии и химических воздействий, ультрафиолетового излучения, сырости и конденсата.

Обычная эксплуатация:

Привод управляется управляющим сигналом Y (обратите внимание на рабочий диапазон) и перемещается в положение, определяемое управляющим сигналом. Измерительное напряжение U служит для электрического отображения положения заслонки 0...100% и в качестве управляющего сигнала для других приводов.

Работа по шине:

Привод оснащен встроенным интерфейсом для BACnet MS/TP, Modbus RTU и MP-Bus. Он получает цифровой управляющий сигнал от системы управления и возвращает текущее состояние.

Гибридный режим:

При обычном управлении с помощью аналогового управляющего сигнала для коммуникативной обратной связи по положению можно использовать BACnet или Modbus

Возможность подключения двух датчиков (пассивных, активных или переключающих контактов). Таким образом, аналоговый сигнал датчика можно легко оцифровать и передать в системы шин BACnet или Modbus.

Заводские настройки охватывают наиболее распространенные области применения. Belimo Assistant 2 требуется для настройки через Near Field Communication (NFC) и упрощает ввод в эксплуатацию. Более того, Belimo Assistant 2 предоставляет множество диагностических опций.
Сервисный инструмент ZTH EU предоставляет выбор как диагностических, так и настроечных опций.

Привод оснащен одним вспомогательным выключателем с фиксированной настройкой (10°) и одним регулируемым вспомогательным выключателем (0...90°).

Привод защищен от перегрузки, не требует концевых выключателей и автоматически останавливается при достижении конечного упора.

Технические характеристики электропривода Belimo PMCA-BAC-S2-T
Тип привода	электронно реверсивный
Крутящий момент	160 Нм
Размер оси заслонки	17×17 мм
Рабочее напряжение	AC 24...240 V / DC 24...125 V
Вспомогательные переключатели	2xSPDT, 1x10° / 1x0...90°
Управляющий сигнал	Управление модулирующее, коммуникационное, гибридное
Угол поворота	макс. 95°
Время поворота двигателя	35 сек
Настраиваемое время поворота двигателя	30-120 сек
Степень пыле- и влагозащиты	IP 66/67, NEMA 4X
Рабочая температура	-30°…+50° С
Вес	6,1 кг
