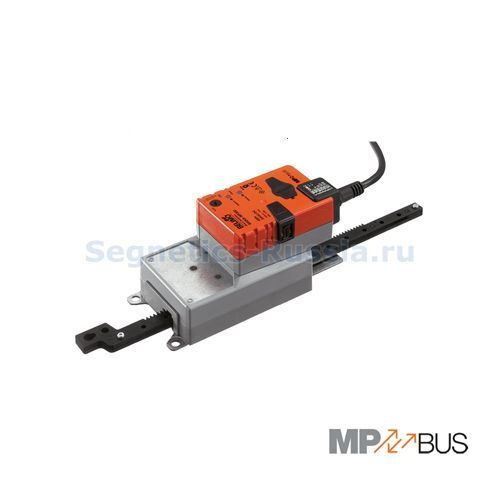

Электропривод Belimo SH24A-MP300 с линейным движением

Линейный электропривод Belimo SH24A-MP300, усилие 450 Н, длина хода 300 мм, управление модулирующее/коммуникационное 2...10 В, AC/DC 24 V, IP54. Связь через Belimo MP-Bus.

Линейный привод Belimo SH24A-MP300 с ходом штока 300 мм, настраивается с шагом 20 мм.

Обычная работа:
Привод подключен к аналоговому управляющему сигналу Y (обратите внимание на рабочий диапазон) и перемещается в заданное положение. Измерительное напряжение U служит для электрического отображения положения заслонки 0...100% и в качестве управляющего сигнала для других приводов.
Работа по шине Belimo MP-Bus:
Привод получает свой цифровой управляющий сигнал от контроллера более высокого уровня через MP-Bus и перемещается в заданное положение. Подключение U служит в качестве интерфейса связи и не подает аналоговое измерительное напряжение.
Привод имеет функцию закрытия уплотнения. Механический конечный упор активно приближается, как только управляющий сигнал < DC 2,1 В или > DC 9,9 В. Как только управляющий сигнал снова > DC 2,2 В или < DC 9,8 В, привод перемещается в положение, определенное управляющим сигналом в адаптированном диапазоне.

Возможность подключения датчика (пассивного или активного датчика или переключающего контакта). Привод MP служит аналого-цифровым преобразователем для передачи сигнала датчика через MP-Bus в систему более высокого уровня.

Заводские настройки охватывают наиболее распространенные приложения. Отдельные параметры могут быть изменены с помощью Belimo Assistant 2 или ZTH EU.

Привод защищен от перегрузки, не требует концевых выключателей в промежуточных положениях и автоматически останавливается при достижении конечной остановки (в состоянии покоя).
