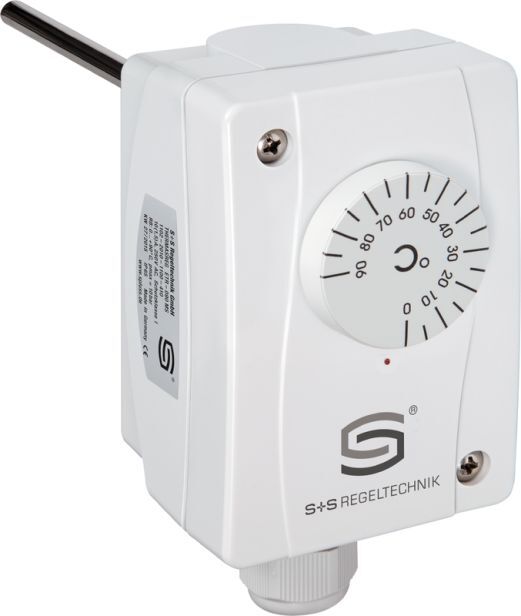

ETR-090-VA/200 терморегулятор погружной S+S Regeltechnik
В наличии
S+S Regeltechnik THERMasreg ETR-090-VA/200 терморегулятор встраиваемый, вкл. погружную гильзу, с переключающим выходом
- Настраиваемый терморегулятор (TR - органы настройки снаружи)
- Диапазон температур: 0 ... +90°C
- Макс. температура капилляра: +120°C
- Установочная длина: 200 мм
- Погружная гильза: одинарная гильза из высококачественной стали, 1.4571, V4A
- Описание
- Документация
Механический терморегулятор/ стержневой термостат THERMASREG® ETR с релейным выходом;
Пригоден для контроля, регулирования или ограничения температуры жидких или газообразных сред в качестве котельного регулятора или в системах отопления, вентиляции и кондиционирования воздуха, а также в машиностроении и приборостроении, в тепловырабатывающих установках.
| Коммутационная способность (контактная нагрузка) | 24…250 B переменного тока +10 %, 10 A, cos φ = 1,0 24…250 B переменного тока +10 %, 1,5 A, cos φ = 0,6 при 24 B переменного тока мин. 150 мА |
|---|---|
| Разность между температурами включения и выключения | 3K |
| Контакт | защищенный от пыли блок переключателей в качестве одно- или двухполюсного беспотенциального переключателя (переключающий) |
| Температура окружающей среды | −10...+65 °C, у корпуса |
| Рабочая среда | вода, масло, воздух и отработанные газы |
| Монтаж ⁄подключение | присоединительная резьба |
| Погружная гильза | THR-VA-09/xx, одинарная гильза из высококачественной стали, 1.4571, V4A, Ø = 9 мм, G ½ дюйма, SW 27, p max= 25 бар, Tmax = +150 °C |
| Установочная длина | 200 мм |
| Монтажное положение | произвольное |
| Эл. подключение | 0,14 - 2,5 мм², по винтовым зажимам |
| Корпус | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, цвет — транспортный белый (аналогичен RAL 9016) |
| Размеры корпуса | 108 x 70 x 73,5 мм (Thor 2) |
| Присоединение кабеля | M 20 x 1,5; с разгрузкой от натяжения |
| Допустимое отклонение | Tмин ±5 K; Tмакс ±3 K |
| Класс защиты | I (согласно EN 60 730) |
| Степень защиты | IP 65 (согласно EN 60 529) |
| Чувствительный элемент | крутильный измерительный механизм с жидкостным наполнением , датчик расширения жидкости |
| Нормы | соответствие CE-нормам, директива 2014/ 30/ EU «Электромагнитная совместимость», директива 2014/ 35/ EU «Низковольтное оборудование» |
| Испытания |
типовые испытания EC Type Examination, (Module B)
согласно директиве 2014/ 68/ EU,
№ сертификата: IS -TAF - MUC 18 03 2652130 002, DIN EN 14597,
регистр. №: STB 1201, TR/ STB 1202
|
| ПРИНЦИП РАБОТЫ | TW, TR: контакты 2 –3 размыкаются при увеличении температуры до установленного значения |
