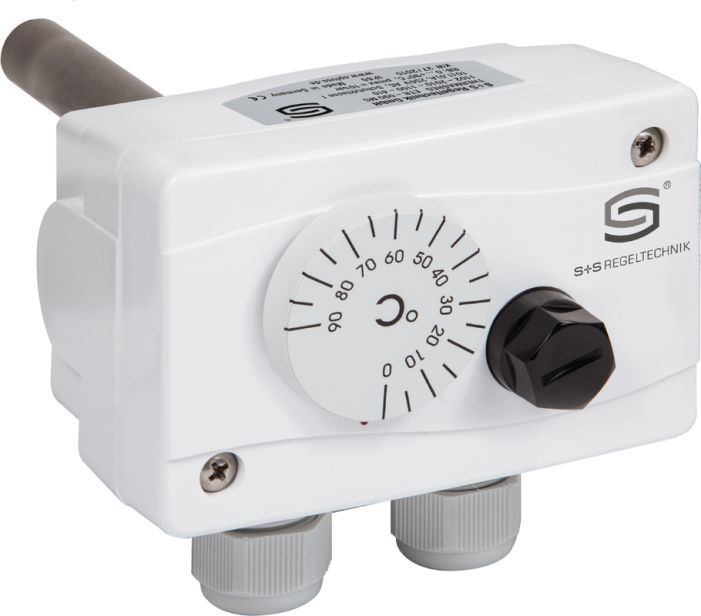

ETR-090R110-VA/200 терморегулятор погружной S+S Regeltechnik

15 347 руб.
Артикул: 1102-2010-7205-340
В наличии

S+S Regeltechnik THERMasreg ETR-090R110-VA/200 терморегулятор встраиваемый, вкл. погружную гильзу, с переключающим выходом, двухступенчатый

  • Терморегулятор + регулируемый предохранительный ограничитель температуры (TR+STB)
  • Диапазон температур: 0 ... +90°C/+90 ... +110°C
  • Макс. температура капилляра: +135°C
  • Установочная длина: 200 мм
  • Погружная гильза: двойная гильза из высококачественной стали, 1.4571, V4A
  • Описание
  • Документация

Механический терморегулятор/ стержневой термостат THERMASREG® ETR с релейным выходом;

Пригоден для контроля, регулирования или ограничения температуры жидких или газообразных сред в качестве котельного регулятора или в системах отопления, вентиляции и кондиционирования воздуха, а также в машиностроении и приборостроении, в тепловырабатывающих установках.

Коммутационная способность (контактная нагрузка) 24…250 B переменного тока +10 %, 10 A, cos φ = 1,0
24…250 B переменного тока +10 %, 1,5 A, cos φ = 0,6
при 24 B переменного тока мин. 150 мА
Разность между температурами включения и выключения +0 / -15...20K
Контакт защищенный от пыли блок переключателей в качестве одно- или
двухполюсного беспотенциального переключателя (переключающий)
Температура окружающей среды −10...+65 °C, у корпуса
Рабочая среда вода, масло, воздух и отработанные газы
Монтаж ⁄подключение присоединительная резьба
Погружная гильза THR-VA-17/xx, двойная гильза из высококачественной стали, 1.4571, V4A,
Ø = 17 мм, G ½ дюйма, SW 27, p max= 25 бар, Tmax = +150 °C
Установочная длина 200 мм
Монтажное положение произвольное
Эл. подключение 0,14 - 2,5 мм²,
по винтовым зажимам
Корпус пластик, устойчивый к ультрафиолетовому излучению,
полиамид, 30 % усиление стеклянными шариками,
цвет — транспортный белый (аналогичен RAL 9016)
Размеры корпуса 108 x 70 x 73,5 мм (Thor 2)
Присоединение кабеля M 20 x 1,5; с разгрузкой от натяжения
Допустимое отклонение Tмин ±5 K; Tмакс ±3 K
Класс защиты I (согласно EN 60 730)
Степень защиты IP 65 (согласно EN 60 529)
Чувствительный элемент крутильный измерительный механизм с жидкостным наполнением
, датчик расширения жидкости
Нормы соответствие CE-нормам,
директива 2014/ 30/ EU «Электромагнитная совместимость»,
директива 2014/ 35/ EU «Низковольтное оборудование»
Испытания
типовые испытания EC Type Examination, (Module B)
согласно директиве 2014/ 68/ EU,
№ сертификата: IS -TAF - MUC 18 03 2652130 002, DIN EN 14597,
регистр. №: STB 1201, TR/ STB 1202
ПРИНЦИП РАБОТЫ TW, TR:
контакты 2 –3 размыкаются при увеличении температуры
до установленного значения



STB:
контакты 2 – 1 или 5 – 4 (двухступенчатое исполнение)
размыкаются при увеличении температуры до установленного
значения.
Повторный запуск возможен только после охлаждения
прибл. на 15 K–20 K, путем нажатия кнопки сброса
