FSFTM-U датчик влажности и температуры S+S Regeltechnik

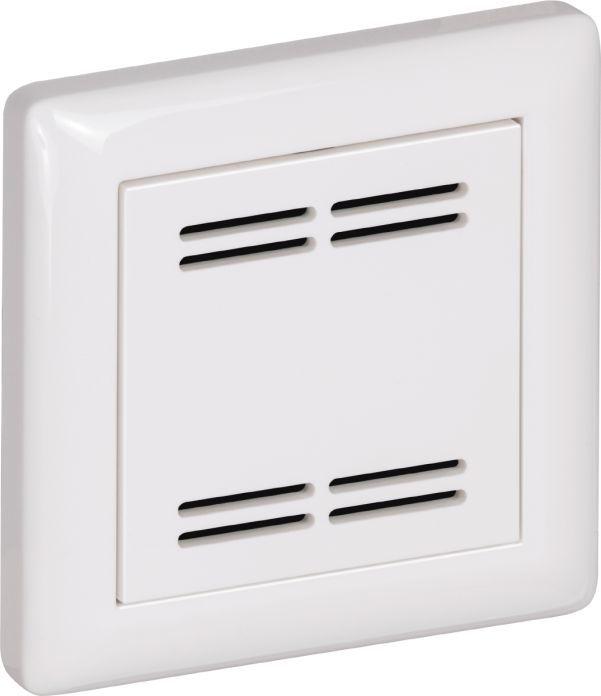

Датчик для помещений HYGRASGARD® FSFTM для скрытой установки в плоскую рамку для выключателей, предназначен для измерения относительной влажности и температуры воздуха. Он преобразует измеряемые величины в нормированный сигнал 0–10 В.
- Описание
- Документация
Для измерения влажности и температуры используется цифровой чувствительный элемент с высокой долговременной стабильностью. Относительная влажность (в процентах) является частным от деления парциального давления ненасыщенного водяного пара на давление насыщенного пара при той же температуре.
Скрытая установка датчика осуществляется в отдельную высококачественную плоскую рамку для выключателей, либо в сочетании с выключателями освещения, электрическими розетками и т. д. Этот датчик используется в неагрессивной среде без содержания пыли, в холодильной технике, системах кондиционирования, оборудовании для особо чистых и стерильных помещений, в таких помещениях, как жилые и офисные помещения, отели и т. д.
| Напряжение питания | 24 В перем./ пост. тока (±10 %) |
|---|---|
| Потребляемая мощность | < 1,1 В·А/ 24 В пост. тока; < 2,2 В·А/ 24 В перем. тока |
| Диапазон измерения влажности | 0...100 % r. H. |
| Рабочий диапазон влажности | 0…95 % относительной влажности (без конденсата) |
| Погрешность измерения влажности | обычно ±3,0 % (от 20 до 80 % отн. вл.) при +25 °C, иначе ±5,0 % |
| Выходной сигнал влажности | 0–10 B |
| Диапазон измерения | 0...+50 °C |
| Погрешность | обычно ±0,8 K при +25 °C |
| Выходной сигнал температуры | 0–10 B |
| Чувствительный элемент | цифровой датчик влажности со встроенным датчиком температуры, маленький гистерезис, высокая долговременная стабильность |
| Температура окружающей среды | хранение: −35...+85 °C; окружающей среды: эксплуатация: 0...+50 °C |
| Среда | хранение: −35...+85 °C; эксплуатация: 0...+50 °C |
| Эл. подключение | 0,14–1,5 мм², посредством штекерных клемм |
| Корпус | пластик, цвет — чистый белый, глянцевый (аналогичен RAL 9010) (другие цвета возможны по запросу, цветовые варианты зависят от рамок для выключателей освещения) |
| Монтаж | на монтажной коробке Ø 55 мм |
| Долговременная | ±1 % в год |
| Допустимая относительная влажность воздуха | макс. 90 %, без конденсата |
| Класс защиты | III (согласно EN 60 730) |
| Степень защиты | IP 20 (согласно EN 60 529) |
