FST-K канальный термостат защиты от замерзания S+S Regeltechnik

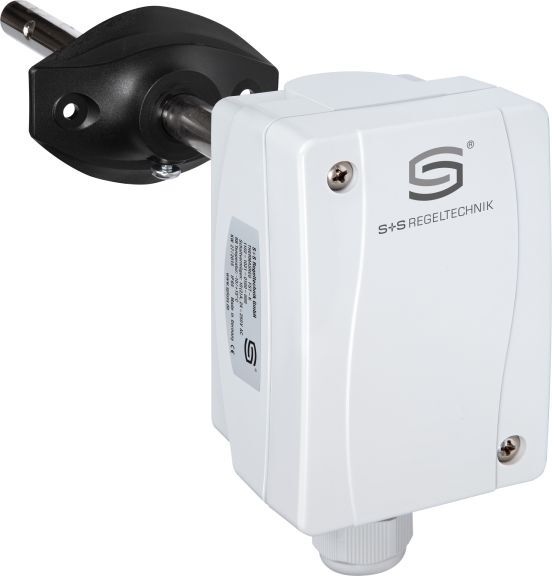

S+S Regeltechnik THERMASREG® FST-K
Канальный термостат защиты от замерзания, вкл. присоединительный фланец, механический, одноступенчатый, с релейным выходом, контролируемой по всей длине канальной трубкой.
- Сброс автоматически
- Диапазон температур: -10...+15 °C
- Допустимая среда: во́здух
- Описание
- Документация
Механический термостат защиты от замерзания ⁄ реле контроля замерзания THERMASREG® FST-K с релейным выходом, контролируемой по всей длине канальной трубкой, с автоматическим переключением в исходное положение.
Пригоден для контроля температуры (на стороне воздуха) теплообменных аппаратов и отопительных батарей в целях защиты от замерзания и для предотвращения ущерба от переохлаждения (например, в каналах систем вентиляции и кондиционирования воздуха). FST-K является самозащищенным, с функцией распознавания выхода из строя датчика. При повреждении капиллярно-мембранной системы происходит автоматическое переключение в режим нагрева. В комплект поставки включен присоединительный фланец MF-14-K.
| Разность между температурами включения и выключения | 2 ±1 K (3,6 ±1,8 °F) |
|---|---|
| Коммутируемая мощность | 10 (2) A, 250 В переменного тока; благодаря использованию позолоченных контактов — также коммутация сигнальных напряжений < 24 В |
| Контакт | защищенный от пыли микропереключатель в качестве однополюсного, беспотенциального переключателя (переключающий) |
| Воспроизводимость | ± 0,5K (±0,9 °F) |
| Диапазон настройки | −10 °C ...+15 °C/ +14 °F...+59 °F, предустановлен на = +5 °C (+41 °F) |
| Температура окружающей среды | максимальная рабочая температура: +70 °C (+158 °F) минимальная рабочая температура: w + мин. +2 °C (мин. +3,6 °F) хранение/ транспортировка: −30...+70 °C (−22...+158 °F) капилляр: макс. +150 °C (+302 °F) |
| Допустимая среда | воздух |
| Монтаж ⁄подключение | при помощи пластикового присоединительного фланца (содержатся в комплекте поставки) |
| Защитная трубка | металлическая, CuZn37 (2.0321), Ø 14 мм, NL = 205 мм |
| Эл. подключение | 0,14 - 2,5 мм², по винтовым зажимам |
| Корпус | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, цвет — транспортный белый (аналогичен RAL 9016) |
| Размеры корпуса | 108 x 70 x 73,5 мм (Thor 2) |
| Присоединение кабеля | M 20 x 1,5; с разгрузкой от натяжения |
| Сброс | автоматически |
| Материалы | листовые детали: оцинкованная сталь капиллярная трубка: медь ввод для капиллярной трубки: R 507 коммутационные контакты: серебро/ никель (90 %/ 10 %) позолота (3 мкм) |
| Класс защиты | I (согласно EN 60 730-1) |
| Степень защиты | IP 65 (согласно EN 60 529) |
| Нормы | соответствие CE-нормам, директива 2014/ 30/ EU «Электромагнитная совместимость», директива 2014/ 35/ EU «Низковольтное оборудование» |
| ПРИНЦИП РАБОТЫ | Контакт C – 2: опасность замерзания/ обрыв датчика Контакт C – 3: нормальный режим |
