HYGRASGARD® AFTF-ECATP датчик влажности и температуры S+S Regeltechnik с технологией EtherCAT P
ЦЕНА ПО ЗАПРОСУ

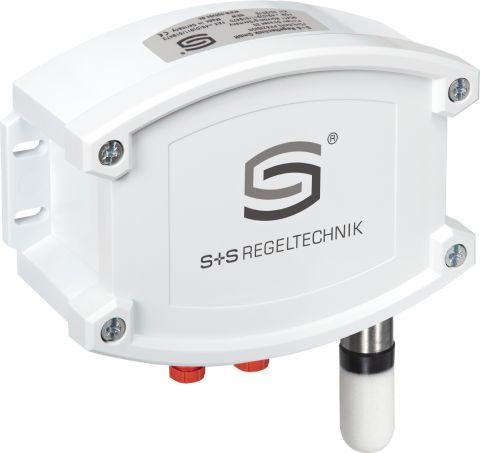

Подсоединяемый к сети наружный датчик влажности и температуры HYGRASGARD® AFTF - EtherCATP с разъемом M8 (кодировка для EtherCATP), с поддержкой технологии Bluetooth, в ударопрочном пластиковом корпусе с быстрозаворачиваемыми винтами, без дисплея, с пластиковым спеченным фильтром (сменный).
Диапазон измерений⁄ индикация
влажность (переключаемая)
0 …100 % отн. вл. (стандартный)
0...80 г⁄кг (MV)
0...80 г⁄м3 (a.F.)
0...85 кДж/кг (ENT.)
−20...+80 °C (TP)
Диапазон измерения температура: –35...+80 °C
Выход: EtherCAT P
- Описание
- Документация
Датчик S+S Regeltechnik HYGRASGARD® AFTF – EtherCATP определяет различные величины, связанные с влажностью. Измеряются относительная влажность (от 0 до 100 %) и температура (от −35 до +80 °C) окружающего воздуха. На основе измеренных значений вычисляются следующие параметры:
- абсолютная влажность (0...80 г/м³)
- соотношение компонентов смеси (0...80 г/кг)
- точка росы (−20...+80 °C)
- энтальпия (0...85 кДж/кг) без учета атм. давления воздуха.
Цифровой чувствительный элемент с высокой долговременной стабильностью гарантирует точные результаты измерения. Датчик откалиброван на заводе.
Сверхнадежный, поддерживающий технологию EtherCAT P измерительный преобразователь для промышленности: с простым подсоединением к ПЛК с помощью файла конфигурации ESI в устройстве, с функциями диагностики (например, счетчик ошибок обмена данными), расширенными возможностями настройки, просмотром истории (мин./макс. значения) и определением интервалов технического обслуживания датчика.
| Напряжение питания | 24 В пост. тока через EtherCATP (US) |
|---|---|
| Потребляемая мощность | < 3 Вт |
| Параметры |
температура [°C], относительная влажность [% отн. вл.],
точка росы [°C], абсолютная влажность [г/ м3],
соотношение компонентов смеси [г/ кг], энтальпия [кДж/ кг]
|
| Погрешность измерения влажности | обычно ± 0,2 K при +25 °C |
| Погрешность | обычно ± 0,4 K при +25 °C |
| Беспроводная технология | Bluetooth (LE) |
| Чувствительный элемент | цифровой датчик влажности со встроенным датчиком температуры, маленький гистерезис, высокая долговременная стабильность |
| Защита чувствительного элемента | пластиковый спеченный фильтр, Ø 14 мм, L = 25 мм, сменный |
| Диапазон измерения | 0...100 % относительной влажности (влажность) −35...+80 °C (температура) |
| Температура окружающей среды | –30...+70 °C |
| Среда | хранение: −35...+85 °C; эксплуатация: 0...+50 °C |
| Протокол шины | Ether CAT |
| Монтаж ⁄подключение | посредством винтов на корпусе |
| Защитная трубка | нержавеющая сталь V2A (1.4301), диаметр 16 мм |

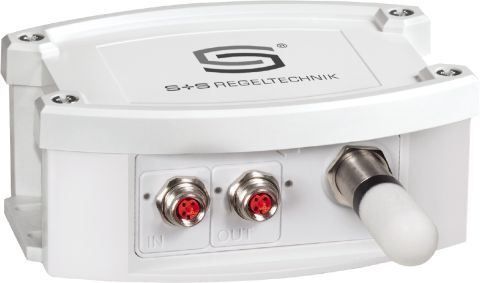

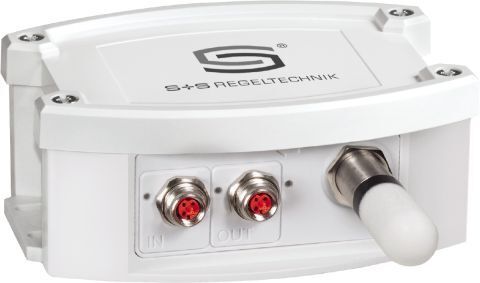

| Cable connection | разъем M8, с кодировкой для EtherCATP |
| Корпус | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц/ крестовой шлиц), цвет – транспортный белый (аналогичен RAL 9016) |
| Размеры | 126 x 90 x 50 мм (Tyr 2) |
| Долговременная | ±1 % в год |
| Допустимая влажность воздуха | < 95 %, без конденсата |
| Класс защиты | III (согласно EN 60 730) |
| Степень защиты | IP 54 (согласно EN 60 529)* |
| Нормы | соответствие нормам ЕС, согласно директиве 2014/ 30/ EU «Электромагнитная совместимость», директиве о радио- и телекоммуникационном оборудовании 2014/ 53/ EU |
