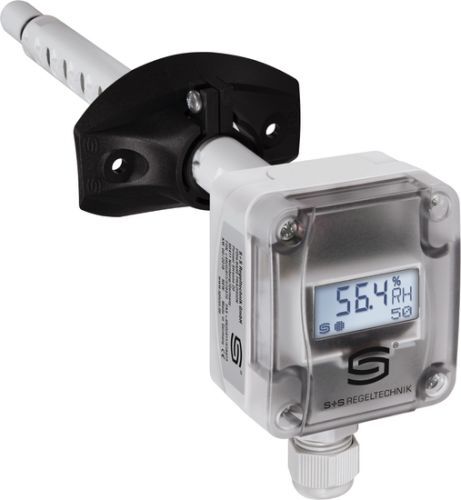

HYGRASREG KH-40W LCD Канальный гигростат S+S Regeltechnik
Цена по запросу
S+S Regeltechnik HYGRASREG KH-40W LCD Канальный гигростат
- С дисплеем
- Диапазон настройки, влажность: 5...95% r.H.
- Выход: беспотенциальный переключающий (24 В), 1 А омическая нагрузка
HYGRASREG® AH-40W LCD Гигростат и датчик влажности канальный (± 2,0 %), вкл. присоединительный фланец, электронный, одноступенчатый, с релейным выходом
- Описание
- Документация
S+S Regeltechnik HYGRASREG AH-40W LCD Электронный гигростат и датчик влажности с релейным выходом, настраиваемым порогом переключения и дисплеем для отображения и дисплеем для отображения измеренной влажности (класс точности ± 2,0 % отн. влажности) и настройки заданных значений. HYGRASREG KH-40W LCD пригоден для регулирования и контроля относительной влажности воздуха в каналах систем вентиляции и кондиционирования воздуха, лабораториях, производственных помещениях, кондиционерах шкафного типа, плавательных бассейнах, теплицах и т. д., для управления установками осушения и увлажнения. Измерительные преобразователи предназначены для точного измерения влажности. В исполнении KH-40 используется цифровой датчик влажности с высокой долговременной стабильностью.
S+S Regeltechnik HYGRASREG AH-40W LCD предназначен для использования в воздухе без агрессивных газов, вредных веществ и пыли.
Технические данные HYGRASREG KH-40W LCD
| Напряжение питания | 24 В перем. тока (± 20 %) и 15...36 В пост. тока |
|---|---|
| Потребляемая мощность | < 1,1 В·А/ 24 В пост. тока; < 2,2 В·А/ 24 В перем. тока |
| Чувствительные элементы | цифровой датчик влажности, с малым гистерезисом, высокой долговременной стабильностью |
| Погрешность измерения влажности | тип. ±2 % относительной влажности (20 ... 80 % относительной влажности); при +25 °C, иначе ±3 % |
| Выход | беспотенциальный переключающий (24 В), 1 А омическая нагрузка |
| Защита чувствительного элемента | сменный пластиковый спеченный фильтр, Ø 16 мм, L = 35 мм, (опционально — металлокерамический фильтр, Ø 16 мм, L = 32 мм) |
| Диапазон настройки | 5...95 % отн. влажн. |
| Температура окружающей среды | при хранении: −35...+85 °C, при эксплуатации: −30...+75 °C, без конденсата |
| Монтаж ⁄подключение | при помощи фланца из пластика (содержится в комплекте поставки) |
| Защитная трубка | PLEUROFORMTM, полиамид (PA6), блокировка от прокручивания, Ø 20 мм, NL = 235 мм, vmax = 30 м/c (воздух) (опционально по запросу из высококачественной стали V2A (1.4301), Ø 16 мм) |
| Эл. подключение | 0,14–1,5 мм², по винтовым зажимам |
| Cable connection | резьбовой кабельный ввод из пластика (M 16 x 1,5; с разгрузкой от натяжения, сменный, макс. внутренний диаметр 10,4 мм) или разъем M12 согласно DIN EN 61076-2-101 (опционально по запросу) |
| Корпус | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц/ крестовой шлиц), цвет – транспортный белый (аналогичен RAL 9016), крышка дисплея прозрачная! |
| Размеры корпуса | 72 x 64 x 43,3 мм (Tyr 1 c дисплеем) |
| Присоединение кабеля | M 16 x 1,5; с разгрузкой от натяжения, сменное исполнение, макс. внутренний диаметр 10,4 мм |
| Долговременная | ±1 % в год |
| Класс защиты | III (согласно EN 60 730) |
| Степень защиты | IP 65 (согласно EN 60 529), только корпус! |
| Нормы |
соответствие CEнормам, электромагнитная совместимость
согласно EN 61326, директива 2014/ 30/ EU |
| Дисплей | дисплей с подсветкой, двухстрочный, вырез ок. 36 x15 мм (ширина x высота), для индикации измеренной влажности и настройки заданных значений |
| Индикация | В первой строке дисплея отображается относительная влажность. Во второй строке слева отображается информация о состоянии переключения реле (в виде круга), справа — соответствующее значение срабатывания в % отн. влажности (настраиваемое с помощью соответствующего потенциометра). ○ Круг, пустой = реле в состоянии покоя ● Круг, заполненный = реле с притянутым якорем |
| ПРИНЦИП РАБОТЫ |
Релейный выход срабатывает (контакт 13 –11 замкнут), если значение Короткие импульсы светодиода = Длинные импульсы светодиода = |
