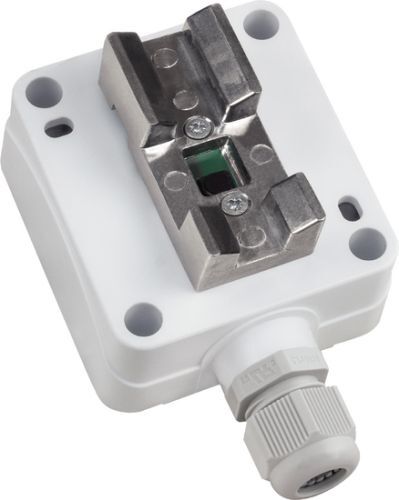

Реле контроля точки росы S+S Regeltechnik HYGRASREG TW-U/W
- Корпус с быстрозаворачиваемыми винтами (комбинация шлиц/ крестовой шлиц)
- Чувствительный элемент встроенный
- Порог переключения: контролируется образование конденсата 0...100 % отн. влажн., TW-U, аналоговый выход)
- Выход: 0–10 В + переключатель
- Степень защиты: IP65
Реле контроля точки росы S+S Regeltechnik HYGRASREG TW-U/W для монтажа непосредственно на трубах
Отправить запрос: sales@segnetics-russia.ru
- Описание
- Документация
Реле контроля точки росы S+S Regeltechnik TW-U/W
S+S Regeltechnik HYGRASREG TW-U/W Реле контроля точки росы устанавливается на трубопроводах для охлаждающей/холодной воды или на охлажденных поверхностях. Его датчик влажности и температуры (проводимость не измеряется) надежно контролирует образование конденсата и благодаря запатентованному методу измерения, высокоэффективная поперечная конвекция, предоставляет результат высокой точности (со светодиодами для индикации состояния), на выбор с дисплеем или без дисплея.
Температура точки росы — это температура, при которой воздух переходит в состояние насыщения, вследствие чего начинает конденсироваться вода.
При использования, например, для охлаждающих потолков неизменный диапазон измерения реле HYGRASREG TW-U (0...100 % отн. влажн.) и регулируемый порог переключения реле HYGRASREG TW-W (75...100 % отн. влажн.) позволяют активировать переключающий выход реле контроля точки росы и устройств с ПЦУ еще до образования конденсата на трубах, охлаждающем потолке или других контролируемых объектах, вследствие чего включаются, например, отопление или другие исполнительные элементы, предотвращающие образование конденсата.
Технические данные HYGRASREG TW
| Потребляемая мощность | < 1,1 В·А/ 24 В пост. тока; < 2,2 В·А/ 24 В перем. тока |
|---|---|
| Чувствительные элементы | цифровой датчик влажности со встроенным датчиком температуры, маленький гистерезис, высокая долговременная стабильность |
| Выход | 0–10 В 1 переключающий (24 В), омическая нагрузка 1 А |
| Выходной сигнал | 0–10 В 1 переключающий (24 В), омическая нагрузка 1 А |
| Защита чувствительного элемента | мембранный фильтр |
| Диапазон измерения | контролируется образование конденсата 0...100 % отн. влажн., TW-U, аналоговый выход |
| Среда | хранение: −35...+85 °C; эксплуатация: 0...+50 °C |
| Монтаж ⁄подключение | бесконечная стяжная лента (хомут) с замком из металла, 300 мм, для труб до 3 дюймов (содержится в комплекте поставки) |
| Эл. подключение | 0,14–1,5 мм², по винтовым зажимам |
| Cable connection | резьбовой кабельный ввод из пластика (M 16 x 1,5; с разгрузкой от натяжения, сменный, макс. внутренний диаметр 10,4 мм) или разъем M12 согласно DIN EN 61076-2-101 (опционально по запросу) |
| Корпус | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц/ крестовой шлиц), цвет – транспортный белый (аналогичен RAL 9016) |
| Размеры корпуса | 72 x 64 x 37,8 мм (Tyr 1) |
| Присоединение кабеля | M 16 x 1,5; с разгрузкой от натяжения, сменное исполнение, макс. внутренний диаметр 10,4 мм |
| Монтаж | TW с хомутом для непосредственного монтажа на трубах или для непосредственного монтажа на прямых поверхностях (например, стены, потолки) TW - наружный с вынесенной чувствительной головкой (длина кабеля KL = 1,5 м) монтаж на трубах |
| Класс защиты | III (согласно EN 60 730) |
| Степень защиты | IP 65 (согласно EN 60 529) |
| Нормы |
соответствие CEнормам, электромагнитная совместимость
согласно EN 61326, директива 2014/ 30/ EU |
| ПРИНЦИП РАБОТЫ |
Релейный выход срабатывает (контакт 13–11 замкнут), Короткие импульсы светодиода = Длинные импульсы светодиода = |
