KFTF-MODBUS-T3 канальный датчик влажности и температуры S+S Regeltechnik

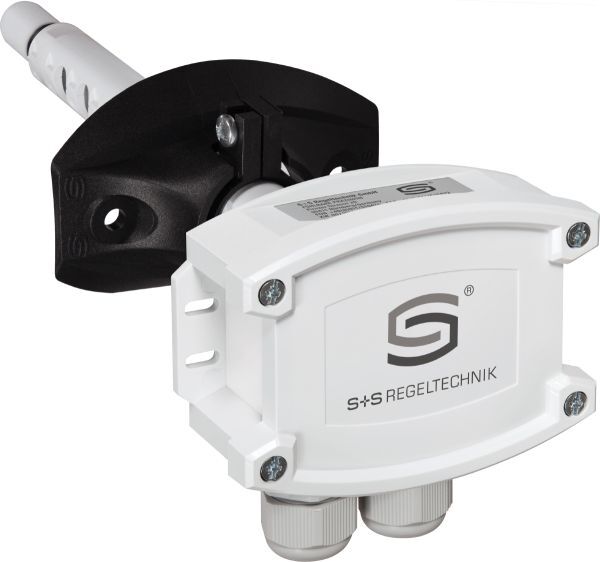

S+S Regeltechnik HYGRASGARD® KFTF-MODBUS-T3 калибруемый канальный датчик влажности/ температуры, с возможностью подключения к шине Modbus, со сменным пластиковым спеченным фильтром, вкл. присоединительный фланец.
- Диапазон измерения влажности: 0…100 % относительной влажности
- Диапазон измерения температуры: −35...+80 °C
- Защитная трубка: PLEUROFORM™, полиамид (PA6)
- Описание
- Документация
Датчик S+S Regeltechnik HYGRASGARD® KFTF-MODBUS-T3 служит для определения различных величин, связанных с влажностью. Измеряются относительная влажность (от 0 до 100 %) и температура (от −35 до +80 °C) окружающего воздуха. На основе этих измеренных значений вычисляются следующие, вызываемые с помощью шины Modbus параметры: относительная влажность [%], абсолютная влажность [г⁄м³], соотношение компонентов смеси [г⁄кг], точка росы [°C], энтальпия [кДж/кг] (без учета атм. давления воздуха) и температура окружающей среды [°C]. Цифровой чувствительный элемент с высокой долговременной стабильностью гарантирует точные результаты измерения.
Канальный датчик используется в неагрессивной среде без содержания пыли и устанавливается в потолки, каналы и приборы. Применяется в холодильной технике, системах кондиционирования, оборудовании для особо чистых и стерильных помещений, технических помещениях, отелях и конференц-залах.
Инновационный датчик Modbus оснащен интерфейсом RS485 Modbus с гальванической развязкой, подключаемым концевым сопротивлением шины, DIP-переключателями для настройки параметров и адреса шины в обесточенном состоянии, светодиодами для индикации состояния телеграмм, двумя отдельными вставными клеммами и большим трехстрочным дисплеем (с подсветкой, позволяет выполнять индикацию как в 7-сегментном поле, так и в поле с точечной матрицей). Датчик откалиброван на заводе. При наличии определенных условий окружающей среды специалист может выполнить точную настройку.
| Напряжение питания | 24 В перем. тока (± 20 %) и 15...36 В пост. тока |
|---|---|
| Потребляемая мощность | < 1,2 Вт/ 24 В пост. тока; < 1,8 В·А перем. тока/ 24 В перем. тока |
| Параметры |
температура [°C], относительная влажность [% отн. вл.],
точка росы [°C], абсолютная влажность [г/ м3],
соотношение компонентов смеси [г/ кг], энтальпия [кДж/ кг]
|
| Погрешность измерения влажности | тип. ±2,0 % отн. влажности (20 ... 80 % отн. вл.); при +25 °C, иначе ±3,0 % отн. влажности |
| Погрешность | обычно ± 0,2 K при +25 °C |
| Чувствительный элемент | цифровой датчик влажности со встроенным датчиком температуры, маленький гистерезис, высокая долговременная стабильность |
| Защита чувствительного элемента | сменный пластиковый спеченный фильтр, Ø 16 мм, L = 35 мм, (опционально — металлокерамический фильтр, Ø 16 мм, L = 32 мм) |
| Диапазон измерения | 0...100 % относительной влажности (влажность) −35...+80 °C (температура) |
| Смещение нулевой точки | ±10 % относительной влажности (влажность) ±5 °C (температура) |
| Температура окружающей среды | –30...+70 °C |
| Среда | хранение: −35...+85 °C; эксплуатация: 0...+50 °C |
| Протокол шины | Modbus (RTU), диапазон адресов 0...247, с возможностью настройки |
| Фильтрация сигналов | 4 c / 32 c |
| Монтаж ⁄подключение | при помощи фланца из пластика (содержится в комплекте поставки) |
| Защитная трубка | PLEUROFORMTM, полиамид (PA6), блокировка от прокручивания, Ø 20 мм, NL = 235 мм, vmax = 30 м/c (воздух) (опционально по запросу из высококачественной стали V2A (1.4301), Ø 16 мм) |
| Эл. подключение | 0,2–1,5 мм², при помощи вставной клеммы |
| Cable connection | резьбовой кабельный ввод из пластика (2 шт., M20 x 1,5; с разгрузкой от натяжения, сменный, внутренний диаметр 8 - 13 мм) или разъем M12 согласно DIN EN 61076-2-101 (опционально по запросу) |
| Корпус | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц/ крестовой шлиц), цвет – транспортный белый (аналогичен RAL 9016) |
| Размеры корпуса | 108 x 78,5 x 43,3 мм (Tyr 3 без дисплея) |
| Присоединение кабеля | 2 шт., M 20 x 1,5; с разгрузкой от натяжения, сменное исполнение, внутренний диаметр 8 - 13 мм |
| Долговременная | ±1 % в год |
| Допустимая относительная влажность воздуха | < 95 %, без конденсата |
| Класс защиты | III (согласно EN 60 730) |
| Степень защиты | IP 65 (согласно EN 60 529) |
| Нормы |
соответствие CEнормам, электромагнитная совместимость
согласно EN 61326, директива 2014/ 30/ EU |
