KFTF-U-NTC10K-PLEURO канальный датчик влажности и температуры S+S Regeltechnik

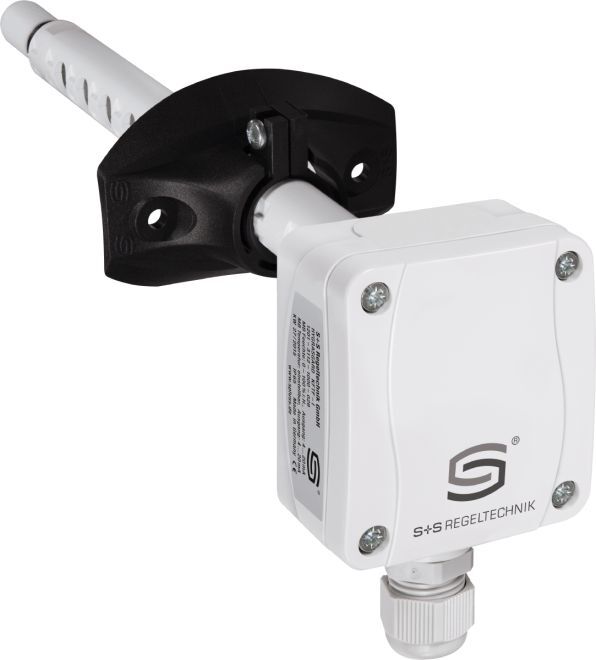

S+S Regeltechnik HYGRASGARD® KFTF-U-NTC10K-PLEURO калибруемый канальный датчик влажности/ температуры, с пластиковым спеченным фильтром
- Выходной сигнал: 0–10 B
- Диапазон измерения влажности: 0…100 % относительной влажности
- Защитная трубка: PLEUROFORM™, полиамид (PA6)
- Описание
- Документация
Датчик S+S Regeltechnik HYGRASGARD® KFTF измеряет относительную влажность и температуру воздуха и преобразует измеряемые величины влажности и температуры в нормированный сигнал 0 10 В или 4...20 мА. Датчик позволяет переключаться между 4 диапазонами измерения температуры и находит применение в неагрессивной среде без значительного содержания пыли, в холодильной технике, системах вентиляции и кондиционирования, особо чистых и стерильных помещениях. Измерительные преобразователи предназначены для точного измерения влажности. В них используется цифровой измерительный элемент с высокой долговременной стабильностью.
| Напряжение питания | 24 В перем. тока (± 20 %) и 15...36 В пост. тока |
|---|---|
| Потребляемая мощность | < 1,1 В·А/ 24 В пост. тока; < 2,2 В·А/ 24 В перем. тока |
| Чувствительные элементы | цифровой датчик влажности со встроенным датчиком температуры, маленький гистерезис, высокая долговременная стабильность |
| Диапазон измерения влажности | 0 …100 % относительной влажности (на выходе соответствует 0–10 B) |
| Погрешность измерения влажности | тип. ±2 % относительной влажности (20 ... 80 % относительной влажности); при +25 °C, иначе ±3 % |
| Выходной сигнал влажности | 0–10 B |
| Диапазон измерения | переключение между четырьмя диапазонами −35...+ 35 °C; −35...+ 75 °C; 0...+ 50 °C; 0...+ 80 °C (на выходе соответствует 0–10 B или 4...20 мА) |
| Погрешность | обычно ± 0,2 K при +25 °C |
| Выходной сигнал температуры | 0–10 B |
| Защита чувствительного элемента | сменный пластиковый спеченный фильтр, Ø 16 мм, L = 35 мм, (опционально — металлокерамический фильтр, Ø 16 мм, L = 32 мм) |
| Температура окружающей среды | при хранении: −35...+85 °C, при эксплуатации: −30...+75 °C, без конденсата |
| Монтаж ⁄подключение | при помощи фланца из пластика (содержится в комплекте поставки) |
| Защитная трубка | PLEUROFORMTM, полиамид (PA6), блокировка от прокручивания, Ø 20 мм, NL = 235 мм, vmax = 30 м/c (воздух) (опционально по запросу из высококачественной стали V2A (1.4301), Ø 16 мм) |
| Эл. подключение | двух-, трех- или четырехпроводное 0,14–1,5 мм ² по винтовым зажимам на плате |
| Cable connection | резьбовой кабельный ввод из пластика (M 16 x 1,5; с разгрузкой от натяжения, сменный, макс. внутренний диаметр 10,4 мм) или разъем M12 согласно DIN EN 61076-2-101 (опционально по запросу) |
| Корпус | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц/ крестовой шлиц), цвет – транспортный белый (аналогичен RAL 9016) |
| Размеры корпуса | 72 x 64 x 37,8 (51,8) мм (Tyr 1) |
| Присоединение кабеля | M 16 x 1,5; с разгрузкой от натяжения, сменное исполнение, макс. внутренний диаметр 10,4 мм |
| Долговременная | ±1 % в год |
| Допустимая относительная влажность воздуха | < 95 %, без конденсата |
| Класс защиты | III (согласно EN 60 730) |
| Степень защиты | IP 65 (согласно EN 60 529) Корпус проверен, TÜV SÜD, отчет № 713139052 (Tyr 1) |
| Нормы | соответствие CE-нормам, директива 2014/ 30/ EU, «Электромагнитная совместимость» согласно EN 61326-1, согласно EN 61326-2-3 |
