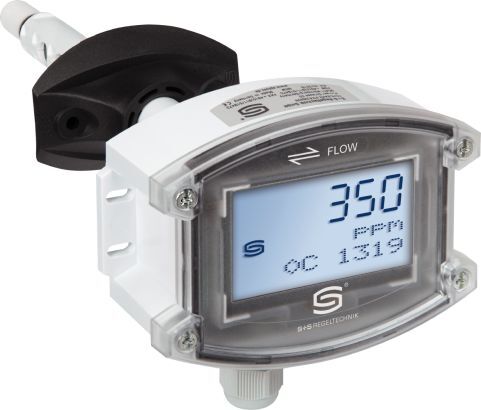

KFTM-LQ-CO2-W-LCD мультифункциональный канальный датчик S+S Regeltechnik
В наличии
Цена по запросу
AERASGARD KFTM-LQ-CO2-W-LCD
- Производитель: S+S Regeltechnik
- Серия: AERASGARD
- C дисплеем с подсветкой, трехстрочный
- Диапазон измерения CO2: 0...2000 млн-1; 0...5000 млн-1
- Диапазон измерения VOC: 0...100 % чистоты воздуха
-
Диапазон измерения температуры: –35...+80 °C
- Диапазон измерения влажности: 0...100 % RH
- Напряжение питания: 24 В перем./ пост. тока (±10 %)
Мультифункциональный канальный датчик S+S Regeltechnik AERASGARD® KFTM-LQ-CO2-W-LCD служит для измерения влажности, температуры, качества воздуха и содержания углекислого газа.
Дисплей с подсветкой, трехстрочный, 70 x 40 мм, для индикации измеренной влажности, температуры, измеренного качества воздуха и/или содержания углекислого газа.
- Описание
- Документация
Канальный датчик для измерения влажности, температуры, качества воздуха и содержания углекислого газа S+S Regeltechnik AERASGARD KFTM-LQ-CO2-W-LCD
Не нуждающийся в техническом обслуживании, управляемый микропроцессором канальный датчик AERASGARD KFTM-LQ-CO2-W с автоматической и ручной калибровкой служит для измерения всех важных параметров микроклимата в помещении.
Он определяет содержание углекислого газа в диапазоне от 0...2000 млн-1 или от 0...5000 млн-1, допускает выбор одного из трех уровней чувствительности для определения VOC: LOW / MEDIUM (по умолчанию) / HIGH, измеряет температуру в диапазоне от –35...+80 °C, а также относительную влажность воздуха в диапазоне от 0...100 %. Все измеренные значения преобразовываются в нормированные сигналы 0–10 В или 4...20 мА (выбирается при помощи DIP переключателя)..
Относительная влажность (в процентах) является частным от деления парциального давления ненасыщенного водяного пара на давление насыщенного пара при той же температуре. Как элемент измерения относительной влажности и температуры цифровой чувствительный элемент с высокой долговременной стабильностью гарантирует точные результаты измерения.
Содержание углекислого газа в воздухе определяется с помощью оптического недисперсионного инфракрасного анализатора (NDIR).
Диапазон чувствительности датчиков откалиброван в расчете на стандартный случай применения для жилых помещений, конференц-залов и т. д.
Вентиляция по мере необходимости, улучшение самочувствия, дополнительная выгода, улучшенная комфортность и снижение эксплуатационных расходов благодаря энергосбережению – это лишь некоторые преимущества, обеспечиваемые применением датчика AERASGARD CO2.
| Напряжение питания | 24 В перем./ пост. тока (±10 %) |
| Потребляемая мощность | < 4,8 Вт/ 24 В пост. тока обычно; < 6,8 В·А/ 24 В перем. тока обычно; пиковый ток 200 мA |
| Чувствительные элементы | цифровой датчик влажности со встроенным датчиком температуры, маленький гистерезис, высокая долговременная стабильность |
| Диапазон измерения влажности | 0...100% r.H. |
| Рабочий диапазон влажности | 0...95% относительной влажности (без конденсата) |
| Погрешность измерения влажности | тип. ±2 % относительной влажности (20 ... 80% относительной влажности); при +25°C, иначе ±3% |
| Выходной сигнал влажности | 0-10В или 4...20мA (выбирается при помощи DIP-переключателя) |
| Диапазон измерения | –35...+80°C |
| Рабочий диапазон температур | –10...+60°C |
| Погрешность | обычно ± 0,2 K при +25°C |
| Выходной сигнал температуры | 0-10В или 4...20мA (выбирается при помощи DIP-переключателя) |
| Анализатор VOC | чувствительный элемент VOC (металлооксидный) с автоматической калибровкой (volatile organic compounds = летучие органические вещества) |
| Диапазон измерения VOC | 0...100% чистоты воздуха; относительно калибровочного газа; переключение диапазонов измерения (при помощи DIP-переключателя) – VOC: low, medium, high |
| Выход VOC | 0-10В (0 В = чистый воздух, 10 В = загрязненный воздух) или 4...20мA (выбирается при помощи DIP-переключателя; порог срабатывания, настраиваемый в пределах от 0 до 100% от выходного сигнала) |
| Погрешность измерения VOC | ±20% верхнего предельного значения (относительно калибровочного газа) |
| Долговечность | > 60 месяцев (при нормальной нагрузке), зависит от характера нагрузки и концентрации газа |
| Диапазон измерения CO2 | переключение диапазонов измерения (при помощи DIP-переключателя) – 0...2000 млн-1; 0...5000 млн-1 |
| Анализатор CO2 | оптический недисперсионный инфракрасный анализатор (NDIR) вкл. компенсацию атмосферного давления воздуха (до 1100 мбар) с автоматической и ручной калибровкой |
| Выход CO2 | 0-10В или 4...20мA (выбирается при помощи DIP-переключателя) |
| Погрешность измерения CO2 | обычно ±30 млн-1 и ±3 % измеренного значения |
| Температурная зависимость CO2 | ±5 млн-1/ °C или ±0,5 % измеренного значения/ °C (зависит от того, что больше) |
| Зависимость от давления | ±0,13 %/ мм рт. ст. |
| Газообмен | диффузия |
| Релейный выход | беспотенциальный переключающий 24 В (присваивается с помощью DIP-переключателя) |
| Время срабатывания | < 2 минут |
| Выходы | 0–10 В или 4...20 мА, нагрузка < 800 Ом (при помощи DIP-переключателя, выбранный вариант является единым для всех выходов), с потенциометром смещения (± 10 % от диапазона измерения) |
| Защита чувствительного элемента | сменный пластиковый спеченный фильтр, Ø16 мм, L = 35 мм, (опционально — металлокерамический фильтр, Ø16 мм, L = 32 мм) |
| Температура окружающей среды | –10...+60°C |
| Монтаж / подключение | при помощи фланца из пластика (содержится в комплекте поставки) |
| Защитная трубка | PLEUROFORMTM, полиамид (PA6), блокировка от прокручивания, Ø20 мм, vmax = 30 м/с (воздух), без фильтра: NL = 202,5 мм / с пластиковым фильтром: NL = 235 мм (опционально с металлокерамическим фильтром: NL = 227 мм) |
| Эл. подключение | 0,14–1,5 мм², по винтовым зажимам |
| Присоединение кабеля | резьбовой кабельный ввод из пластика (M16 x 1,5; с разгрузкой от натяжения, сменный, макс. внутренний диаметр 10,4 мм) или разъем M12 согласно DIN EN 61076-2-101 (опционально по запросу) |
| Корпус | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30% усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц/ крестовой шлиц), цвет – транспортный белый (аналогичен RAL 9016) |
| Размеры корпуса | 126 x 90 x 50 мм (Tyr 2) |
| Дисплей | дисплей с подсветкой, трехстрочный, вырез ок. 70 x 40 мм (ширина x высота), для индикации измеренной влажности, температуры, измеренного качества воздуха и/или содержания углекислого газа |
| Долговременная | < 2 % за 15 лет |
| Класс защиты | III (согласно EN 60 730) |
| Степень защиты | IP 65 (согласно EN 60 529), только корпус! (PLEUROFORM IP 30) |
