KLSW 3 реле контроля воздушного потока S+S Regeltechnik

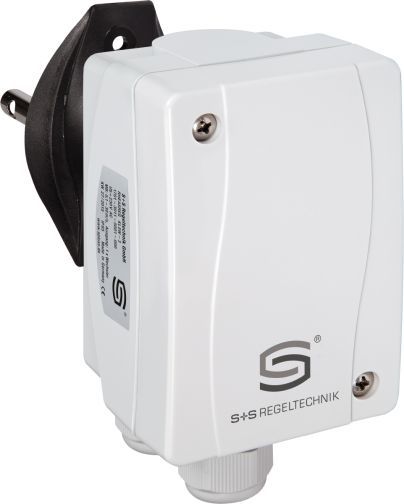

Реле контроля воздушного потока KLSW 3
- Рабочий диапазон: 0,1... 30 м/c (настраиваемый)
- Напряжение питания: 230 B перем. тока, 50 ... 60 Гц
- Производитель: S+S Regeltechnik (Германия)
Электронное канальное реле контроля воздушного потока RHEASREG KLSW 3 с релейным выходом, в пластиковом корпусе, для измерения скорости потока в м/с. Обслуживающий персонал может выполнить точную настройку верхнего предела диапазона измерений с помощью потенциометра.
Отправить запрос: sales@segnetics-russia.ru
- Описание
KLSW 3 реле контроля воздушного потока S+S Regeltechnik
Датчики потока KLSW 3 можно использовать для контроля или управления воздушными потоками в каналах, у вентиляторов и исполнительных клапанов, для контроля увлажнителей и электрических нагревательных элементов в зависимости от потока согласно DIN 57100, часть 420, а также для применения совместно с устройствами с прямым цифровым управлением (ПЦУ).
Характеристики KLSW 3
| Напряжение питания | 230 B перем. тока +5/ −13 %, 50 ... 60 Гц |
|---|---|
| Рабочий диапазон | 0,1... 30 м/ c (настраиваемый) |
| Чувствительность | 0,1... 30 м/ c |
| Выход | 1 или 2 беспотенциальных реле (переключающий) 8 A, макс. 2 кВт или 0 - 10 B (относительный, линеаризованный по запросу) |
| Диапазон измерения | 0,1... 30 м/ c |
| Температура окружающей среды | 0 °C ...+60 °C прибор; 0 °C ...+80 °C среда |
| Среда | без вредных веществ, без конденсата |
| Гистерезис переключения | 2% (нерегулируемый) |
| Монтаж ⁄подключение | при помощи присоединительного фланца (содержится в комплекте поставки) |
| Макс. длина кабеля датчика | 50 м; избегать прокладки параллельно проводке, подводящей питающее напряжение, либо использовать экранированные кабели, минимальное поперечное сечение каждого провода 1,5 мм2, экранировать с одной стороны. |
| Защитная трубка | из металла (никелированая латунь), Ø 10 мм, NL = 140 мм |
| Чувствительный элемент | защита от выхода из строя датчика, с температурной компенсацией |
| Эл. подключение | 0,25 - 2,5 мм², по винтовым зажимам |
| Cable connection | резьбовой кабельный ввод из пластика (M 16 x 1,5; с разгрузкой от натяжения, сменный, макс. внутренний диаметр 10,4 мм) или разъем M12 согласно DIN EN 61076-2-101 (опционально по запросу) |
| Корпус | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, цвет — транспортный белый (аналогичен RAL 9016) |
| Присоединение кабеля | M 16 x 1,5; с разгрузкой от натяжения, сменное исполнение, макс. внутренний диаметр 10,4 мм |
| Размеры | 108 x 70 x 73,5 мм (Thor 2) |
| Соединительный кабель | макс. 50 м при минимальном сечении 1,5 мм2 на один проводник; избегать прокладки параллельно проводке, подводящей питающее напряжение, либо использовать экранированные кабели, экранировать с одной стороны. |
| Класс защиты | II (согласно EN 60 730) (UB = 230 B перем. тока) |
| Степень защиты | IP 65 (согласно EN 60 529)* |
| Нормы | соответствие CE-нормам, директива 2014/ 30/ EU «Электромагнитная совместимость», директива 2014/ 35/ EU «Низковольтное оборудование» |
