Комнатный контроллер RYMASKON 612-MOD-RH-CO2-AI
Цена по запросу
Комнатный контроллер RYMASKON 612-MOD-RH-CO2-AI
- Производитель: S+S Regeltechnik
- Серия: RYMASKON® 600 Controller
- Интерфейс Modbus
- Встроенные датчик температуры, датчик влажности, датчик углекислого газа
- Регулирование систем отопления, охлаждения, скорости вращения вентилятора посредством аналоговых выходов (0...10 В)
- Управление температурой, вентилятором, освещением (1 зона) и защитой от солнца (2 зоны) с помощью сенсорного дисплея
- 3 аналоговых выхода (0...10 В) для управления клапанами системы отопления/охлаждения и вентильным электродвигателем
2 аналоговых входа (0...10 В) для внешних датчиков
1 цифровой вход (беспотенциальный) - Режимы работы: «Комфорт» (обычный), OFF, «Вечеринка» (Boost), ECO, «Защита от замерзания»

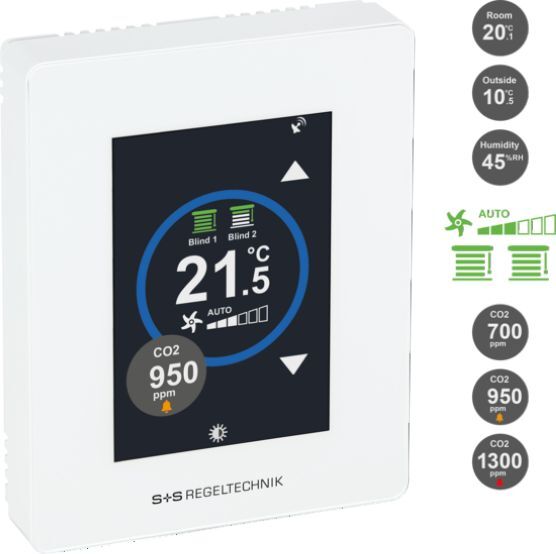

- Сенсорный дисплей 3,5 дюйма с подсветкой
- Размеры корпуса: 88 x 112 x 14,5 мм
- Цвет корпуса: белый
- Степень защиты: IP 20
Комнатный контроллер с цветным сенсорным дисплеем RYMASKON® 600 Controller для регулирования температуры и вентилятором, освещением (1 зона) и защитой от солнца (2 зоны), комнатный контроллер с цветным сенсорным дисплеем, с возможностью подключения к шине Modbus или BACnet.
Отдел продаж: sales@segnetics-russia.ru
- Описание
- Документация
RYMASKON 612-MOD-RH-CO2-AI Комнатный контроллер S+S Regeltechnik
Контроллер RYMASKON 612-MOD-RH-CO2-AI с цветным сенсорным дисплеем (3,5"), в белом корпусе, имеет встроенный датчик температуры и влажности (датчик CO2 опционально), 2 аналоговых входа для внешних датчиков (0...10 В), 1 цифровой вход, 3 аналоговых выхода (0...10 В) и на выбор соединение для шины Modbus или BACnet. Комнатные контроллеры используются для управления температурой, вентилятором, освещением (1 зона) и защитой от солнца (2 зоны) посредством аналоговых выходов или шины. Конфигурируемые ступени сигнала тревоги 1/2 (с пиктограммой колокола) о превышении уровня CO2 на дисплее.
Серия RYMASKON® 600 Controller может управлять двумя клапанами системы отопления или охлаждения (также возможно управление 6-ходовыми клапанами) и вентилированием (вентилятор с вентильным электродвигателем) посредством аналоговых выходов (0...10 В). Защитой от солнца (фасадные, оконные жалюзи) можно управлять в пределах двух зон посредством шины. Вместо защиты от солнца с помощью соответствующих символов можно также управлять освещением. Кроме встроенного датчика температуры, можно подсоединить два внешних датчика температуры (NTC10K) или два аналоговых датчика (0...10 В). Устройства используются в системах кондиционирования воздуха, включая вентиляторные доводчики, охлаждающие потолки, системы отопления/охлаждения. Монтаж на стену производится с использованием стандартной монтажной коробки.
Характеристики RYMASKON 612-MOD-RH-CO2-AI
| Тип устройства | комнатный контроллер |
|---|---|
| Функции | температура воздуха, вентилятор, освещение (1 зона), и защита от солнца (2 зоны) |
| Шина связи | Modbus RTU Slave диапазон адресов 1...247 с возможностью настройки или BACnet MS/TP идентификатор устройств 65100 (по умолчанию) и MAC-адрес 1...127 с возможностью настройки интерфейс RS 485, макс. 63 устройства, 9600 / 19200 / 38400 / 57500 / 76800 бод, без четности / четное / нечетное количество, 1 / 2 стоповых бита |
| Напряжение питания | 24 В перем./ пост. тока (±10 %) |
| Потребляемая мощность | макс. 1,92 Вт |
| Входы | 2 аналоговых входа 0...10 В 1 цифровой вход (беспотенциальный), полное сопротивление <1 кОм |
| Выходы |
3 аналоговых выхода 0...10 В (отопление, охлаждение, вентилятор)
|
| Режим работы | комфорт, ECO, OFF, Boost, Holiday, защита от замерзания |
| ТЕМПЕРАТУРА | Чувствительный элемент: встроенный датчик температуры Диапазон измерения: –40...+125 °C Точность: обычно ±0,5 °C при +25 °C |
| ВЛАЖНОСТЬ | Чувствительный элемент: встроенный датчик влажности Диапазон измерения: 0...100 % отн. вл. Точность: обычно ±2 % отн. вл. (20...80 % отн. вл.) при +25 °C |
| УГЛЕКИСЛЫЙ ГАЗ (CO2) | Чувствительный элемент: оптический недисперсионный инфракрасный анализатор (NDIR), с автоматической калибровкой Диапазон измерения: 0...5000 млн-1 Точность: обычно ±50 млн-1 ±3 % от измеренного значения при +25 °C |
| Элемент управления и индикации | сенсорный дисплей 3,5" с подсветкой, вырез прибл. 50 x 75 мм, разрешение 320 x 480 пикселей, 255 000 цветов |
| Корпус | пластик, поликарбонат, самозатухающий, белый цвет (опционально черный или хром), масса ок. 220 г |

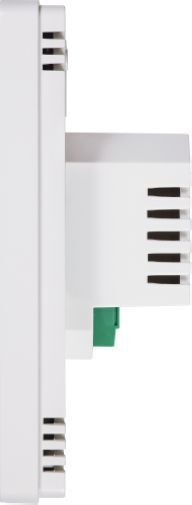

| Размеры корпуса | прибл. 88 x 112 x 14,5 мм (открытая установка) |
| Степень защиты | IP 20 (согласно EN 60529) |

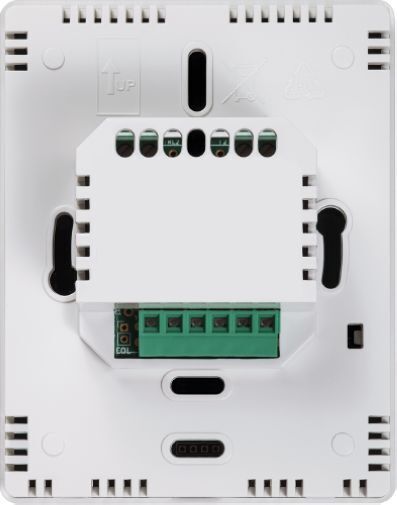

| Монтаж | монтаж на стену в монтажную коробку, диаметр 55 мм |
| Температура окружающей среды | 0...+50 °C (эксплуатация); –30...+70 °C (хранение) |
