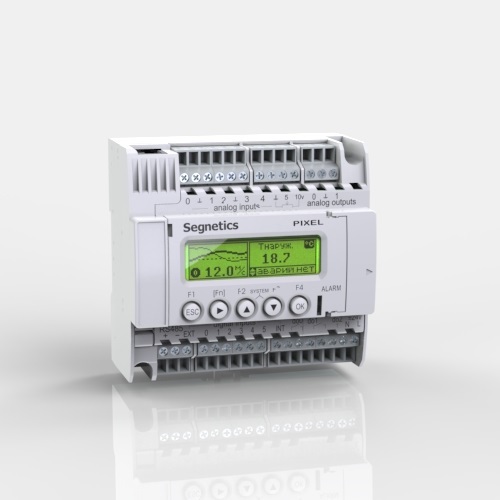

Контроллер Segnetics Pixel 2512-02-0

23 266 руб.
Артикул: 12468
Нет в наличии

Segnetics Pixel 2512-02-0

  • DIN (дискретный вход): 6
  • DOUT (дискретный выход): 2 реле ; 1 симистор
  • AIN (аналоговый вход): 5 Pt1000/Ni1000 ; 1 0-10В/4-20мА; 2 NTC 1kOm
  • AOUT (аналоговый выход): 2

Контроллер Segnetics Pixel является свободно программируемым контроллером, предназначенным для решения практически любой задачи в HVAC системах, таких как: вентиляция, центральное кондиционирование, отопление и другие.

Отдел продаж: sales@segnetics-russia.ru

  • Описание
  • Документация

Pixel 2512-02-0

Контроллер Segnetics Pixel 2512-02-0 предназначенный для автоматизации инженерных систем зданий ( вентиляция, центральное кондиционирование, отопление и другие) и технологических процессов в промышленности. Отличительными особенностями данного контроллера является возможность модульного присоединения вспомогательных элементов, необходимых для конкретных задач.

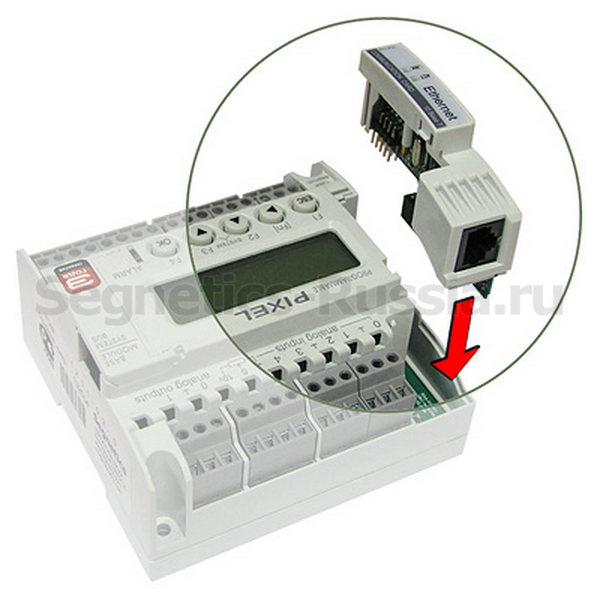

Контроллер имеет встроенный коммуникационный порт RS485 и слот для подключения сетевых модулей Ethernet (Segnetics PNA–023) или LonWorks.

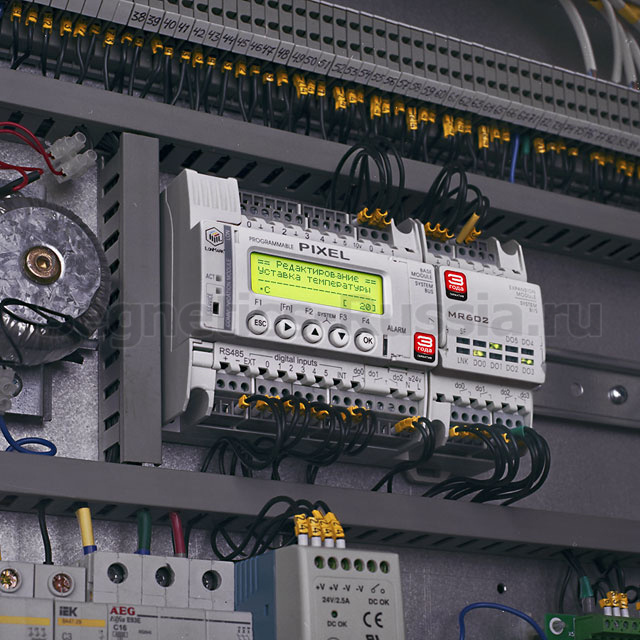

Имееется возможность увеличения количества аналоговых и цифровых входов/выходов с помощью модулями расширения Segnetics MR. Также есть есть слот для подключения дополнительного модуля памяти Segnetics PMM (используется как расширение памяти пользовательских данных и/или
для переноса программ между контроллерами)

Технические характеристики контроллера Segnetics Pixel 2512-02-0

Дискретные входы
Количество 6 опторазвязанных входов
Уровни напряжения срабатывания Замкнутый 'сухой' контакт - от 12 до 36VDC Разомкнутый 'сухой' контакт- от 0 до 1VDC
Дискретные выходы
Количество 2 релейных выхода и 1 симисторный выход
D out – электромагнитное реле
Коммутируемое напряжение До 277VAC / 30VDC
Коммутируемый ток До 7А
Время переключения 10ms
Ресурс 100000 переключений
D out – симистор (с опторазвязкой)
Коммутируемое напряжение До 277VAC / 50Hz
Коммутируемый ток От 10mA до 0,5А
Регулирование угла отсечки нет
Ресурс Не ограничен
D out – Транзистор (без опторазвязки)
Коммутируемое напряжение До 36V DC
Коммутируемый ток До 0,5А
Ресурс Не ограничен
Аналоговые входы
Количество 5+1 (без гальванической развязки)
Тип 5 входов для подключения термосопротивлений, 1 вход для измерения тока/напряжения
Подключаемые термосопротивления 3 Pt1000/Ni1000
2 NTC термистора сопротивлением до 20 kOm
Измеряемое напряжение/ток 0…10V DC / 0…20mA DC
Разрешающая способность 10mV / 20 µA (10 разрядов)
Аналоговые выходы
Количество 2 (без гальванической изоляции)
Диапазон 0 - 10V DC
Нагрузочная способность 12mA на канал
Защита от перегрузки Есть
Питание
Номинальное напряжение 18-36VDC, 18-29VAC
Потребляемая мощность Не более 3.5W
Интерфейсы
Последовательный порт Встроенный RS485 (протокол Modbus RTU)
Коммуникационный модуль (опционально) Ethernet PNA - 023
LonWorks PNA - 025
HMI
Клавиатура 5 кнопок
Дисплей Одноцветный 122х32
Световая индикация 2 светодиода
