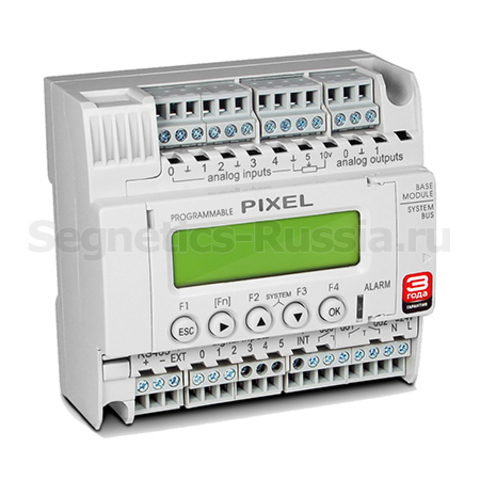

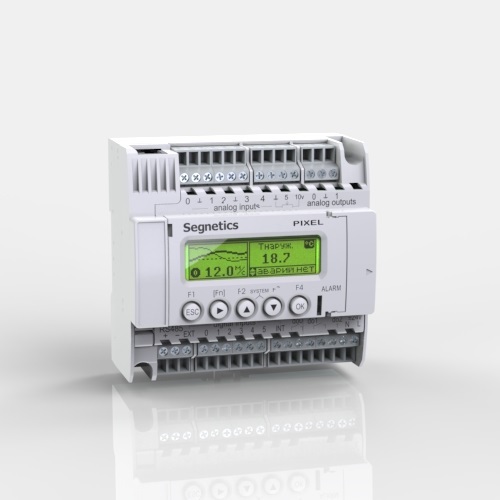

Контроллер Segnetics Pixel 2514-02-0
Segnetics Pixel 2514-02-0
- DIN (дискретный вход): 6
- DOUT (дискретный выход): 2 реле ; 1 транзистор
- AIN (аналоговый вход): 5 Pt1000/Ni1000 ; 1 0-10В/4-20мА
- AOUT (аналоговый выход): 2
Контроллер Segnetics Pixel является свободно программируемым контроллером, предназначенным для решения практически любой задачи в HVAC системах, таких как: вентиляция, центральное кондиционирование, отопление и другие.
Отдел продаж: sales@segnetics-russia.ru
- Описание
- Документация
Pixel 2514-02-0
Контроллер Segnetics Pixel 2514-02-0 предназначенный для автоматизации инженерных систем зданий ( вентиляция, центральное кондиционирование, отопление и другие) и технологических процессов в промышленности. Отличительными особенностями данного контроллера является возможность модульного присоединения вспомогательных элементов, необходимых для конкретных задач.

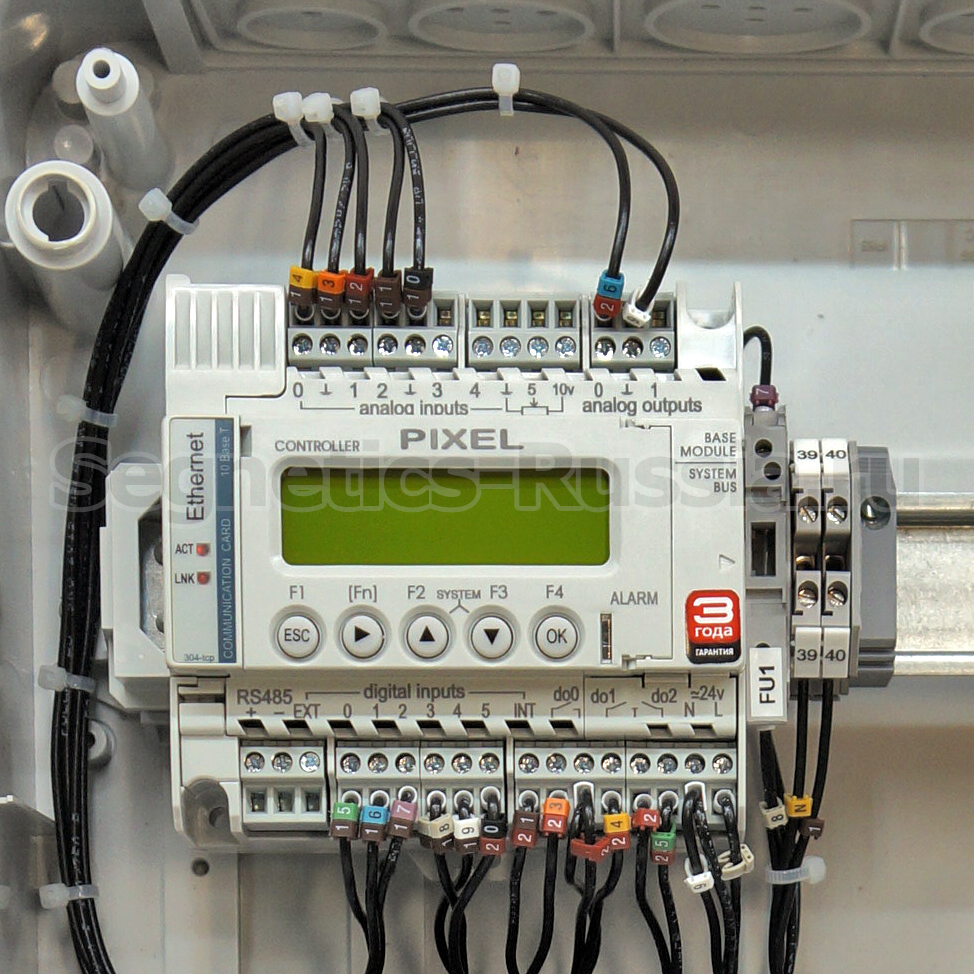

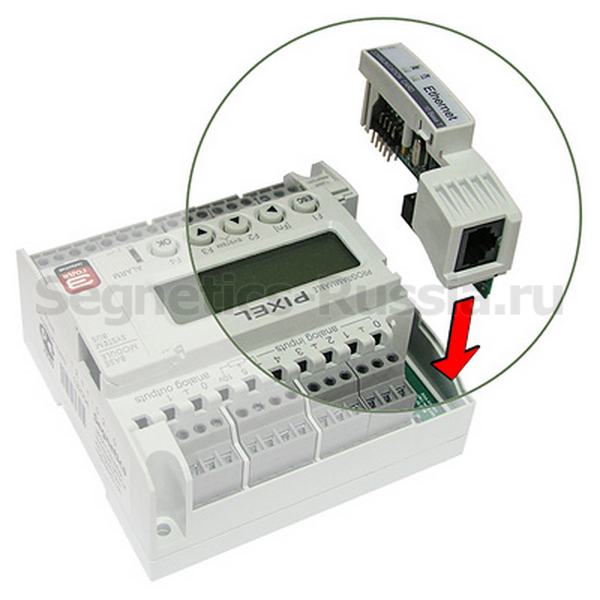

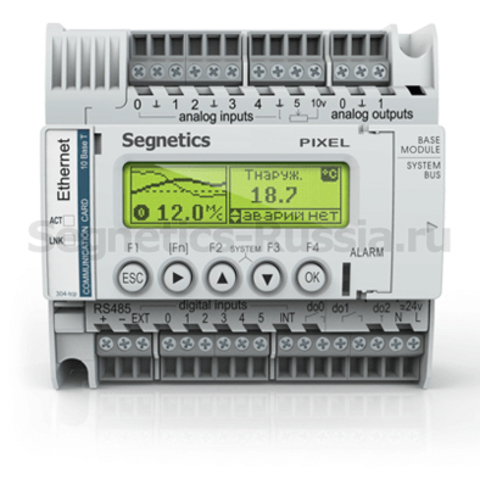

Контроллер имеет встроенный коммуникационный порт RS485 и слот для подключения сетевых модулей Ethernet (Segnetics PNA–023) или LonWorks.

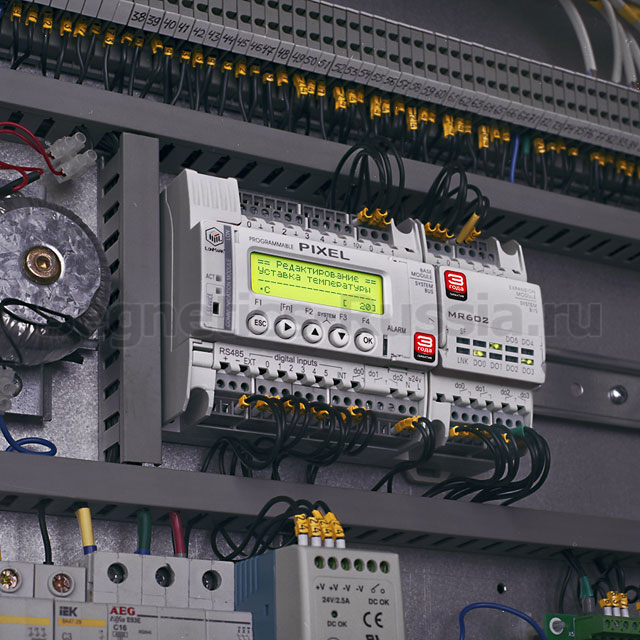

Имеется возможность увеличения количества аналоговых и цифровых входов/выходов с помощью модулями расширения Segnetics MR. Также есть есть слот для подключения дополнительного модуля памяти Segnetics PMM (используется как расширение памяти пользовательских данных и/или
для переноса программ между контроллерами)
Технические характеристики контроллера Segnetics Pixel 2514-02-0
| Дискретные входы | |
| Количество | 6 опторазвязанных входов |
| Уровни напряжения срабатывания | Замкнутый 'сухой' контакт - от 12 до 36VDC Разомкнутый 'сухой' контакт- от 0 до 1VDC |
| Дискретные выходы | |
| Количество | 2 релейных выхода и 1 транзисторный выход |
| D out – электромагнитное реле | |
| Коммутируемое напряжение | До 277VAC / 30VDC |
| Коммутируемый ток | До 7А |
| Время переключения | 10ms |
| Ресурс | 100000 переключений |
| D out – симистор (с опторазвязкой) | |
| Коммутируемое напряжение | До 277VAC / 50Hz |
| Коммутируемый ток | От 10mA до 0,5А |
| Регулирование угла отсечки | нет |
| Ресурс | Не ограничен |
| D out – Транзистор (без опторазвязки) | |
| Коммутируемое напряжение | До 36V DC |
| Коммутируемый ток | До 0,5А |
| Ресурс | Не ограничен |
| Аналоговые входы | |
| Количество | 5+1 (без гальванической развязки) |
| Тип | 5 входов для подключения термосопротивлений, 1 вход для измерения тока/напряжения |
| Подключаемые термосопротивления | 5 Pt1000/Ni1000 |
| Измеряемое напряжение/ток | 0…10V DC / 0…20mA DC |
| Разрешающая способность | 10mV / 20 µA (10 разрядов) |
| Аналоговые выходы | |
| Количество | 2 (без гальванической изоляции) |
| Диапазон | 0 - 10V DC |
| Нагрузочная способность | 12mA на канал |
| Защита от перегрузки | Есть |
| Питание | |
| Номинальное напряжение | 18-36VDC, 18-29VAC |
| Потребляемая мощность | Не более 3.5W |
| Интерфейсы | |
| Последовательный порт | Встроенный RS485 (протокол Modbus RTU) |
| Коммуникационный модуль (опционально) | Ethernet PNA - 023 LonWorks PNA - 025 |
| HMI | |
| Клавиатура | 5 кнопок |
| Дисплей | Одноцветный 122х32 |
| Световая индикация | 2 светодиода |
