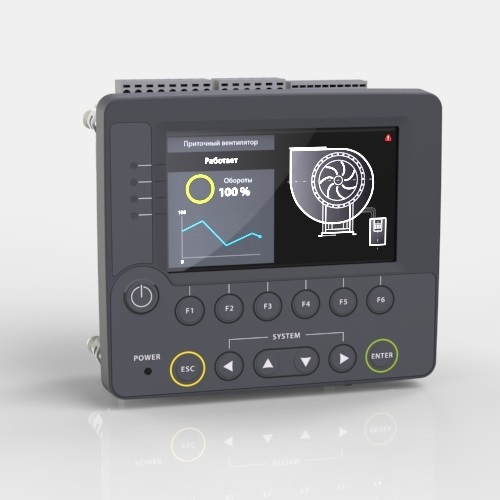

Контроллер Segnetics SMH4-0011-00-0
- Дисплей: диагональ 4.3", TFT,«TrueColor», 480 х 272 точек,
- Дискретные входы (DI): 5 гальванически развязанных
- Дискретные выходы (DO): 2 транзисторных
- Поддерживаемые модули: МС, MR
Контроллер Segnetics SMH4 сочетает в себе мощную начинку на базе 32-битного процессора с ядром ARM Cortex-A8, сенсорный цветной экран и возможность расширения портов ввода/вывода, что позволяет гибко адаптировать этот ПЛК для широкого спектра задач автоматизации.
Отдел продаж: sales@segnetics-russia.ru
- Описание
- Документация
Контроллер Segnetics SMH4-0011-00-0
Графический цветной дисплей с диагональю 4.3’’ и оптимальным углом обзора для отображения процессов регулирования и автоматики. Дисплей позволяет выводить различные объекты визуализации, графики процессов, текст и анимацию различных размеров
Резистивная сенсорная панель. Резистивный экран SMH4 незамедлительно реагирует на прикосновение даже кевларовыми перчатками. Мембрана дисплея протестирована на предельных нагрузках и готова к использованию в экстремальных условиях.
Высокопроизводительная промышленная отказоустойчивая платформа на базе процессора с ядром ARM Cortex-A8, Видеоускоритель с поддержкой OpenGL, позволяющий строить красочные и плавно работающие пользовательские интерфейсы.

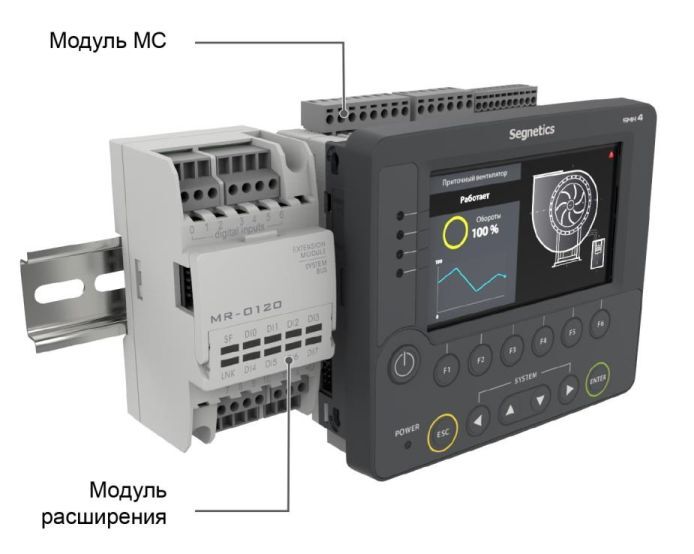

Система цифровых и аналоговых входов и выходов. Из них на борту: 3 цифровых выхода (два транзисторных и один на основе оптореле), 5 цифровых входов Для расширения количества входов и выходов предусмотрена поддержка модулей МR и МС.
Интерфейсы связи с другими устройствами: Ethernet, RS-485, RS-232, LONworks (опционально). Порт USB с возможностью подключения внешних накопителя, модема или других совместимых устройств.
Работа в сетях VPN, работа через интернет и локальные вычислительные сети, Работа с USB-модемом, каналы GPRS, EDGE, 3G, LTE
Свободное программирование с помощью инструмента «SMLogix» позволяют быстро создавать управляющие программы и адаптировать их под конкретный объект.
Полная программная совместимость на уровне FBD с контроллерами SMH2010, Pixel, SMH2G и SMH2G(i). Не требуется создавать программы заново.
Технические характеристики Segnetics SMH4-0011-00-0
| Дискретные входы | |
| Количество | 3…5 гальванически развязанных входов (количество конфигурируется программно) с поддержкой функции счетных входов до 10КГц |
| Тип развязки | групповая |
| Уровни напряжения срабатывания | 'Разомкнуто: 4.2…24В Замкнуто: 0…1.1В |
| Дискретные выходы | |
| Количество и тип | 2 транзисторных выхода (без гальванической развязки) 1 оптореле (гальванически изолированный) конфигурируется программно |
| Коммутируемый ток, не более | 0.4А |
| Дополнительная защита | 0…24В постоянного тока, 0…24В переменного тока для оптореле |
| Тип защиты | Подавление импульсных перенапряжений свыше 36В и самовосстанавливающийся предохранитель 0.5А |
| Питание | |
| Номинальное напряжение | 24В постоянного тока ± 5% |
| Потребляемая мощность | Не более 7Вт без модуля МС Не более 12Вт с подключенным модулем МС |
| Интерфейсы | |
| RS-232 | 4800…115200 бит/с, Гальванически изолированный, Tерминатор: 120 Ом, Протокол: Modbus-RTU Разъём: клеммная колодка |
| RS-485 | 4800…115200 бит/с, Гальванически изолированный, протокол: Modbus-RTU, Разъём: клеммная колодка |
| USB-host | USB 2.0 Разъём: типа A Ток, отдаваемый в нагрузку, до 0.5А |
| USB-device | USB 2.0, Разъём: типа Mini-AB |
| Ethernet | 10Base-T / 100Base-TX, Гальваническая изоляция: 1,5 Кв Протокол: Modbus-TCP и др. Разъём: 8P8C (RJ-45) |
| SD-card | micro SD-card, скорость - 192Mbit/sec |
| HMI | |
| Клавиатура | 13 кнопок |
| Графический дисплей | TFT, цветной «TrueColor», диагональ 4.3" |
|
Разрешение дисплея |
480 х 272 точек |
|
Сенсорный экран |
Резистивный, по всей зоне дисплея |
|
Часы реального времени |
Сменная батарея CR2032 |
|
Звуковая сигнализация |
Однотональная |
|
Светодиодная индикация |
4 светодиода |
