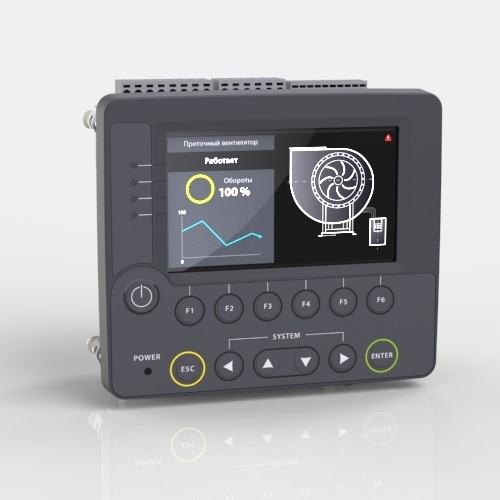

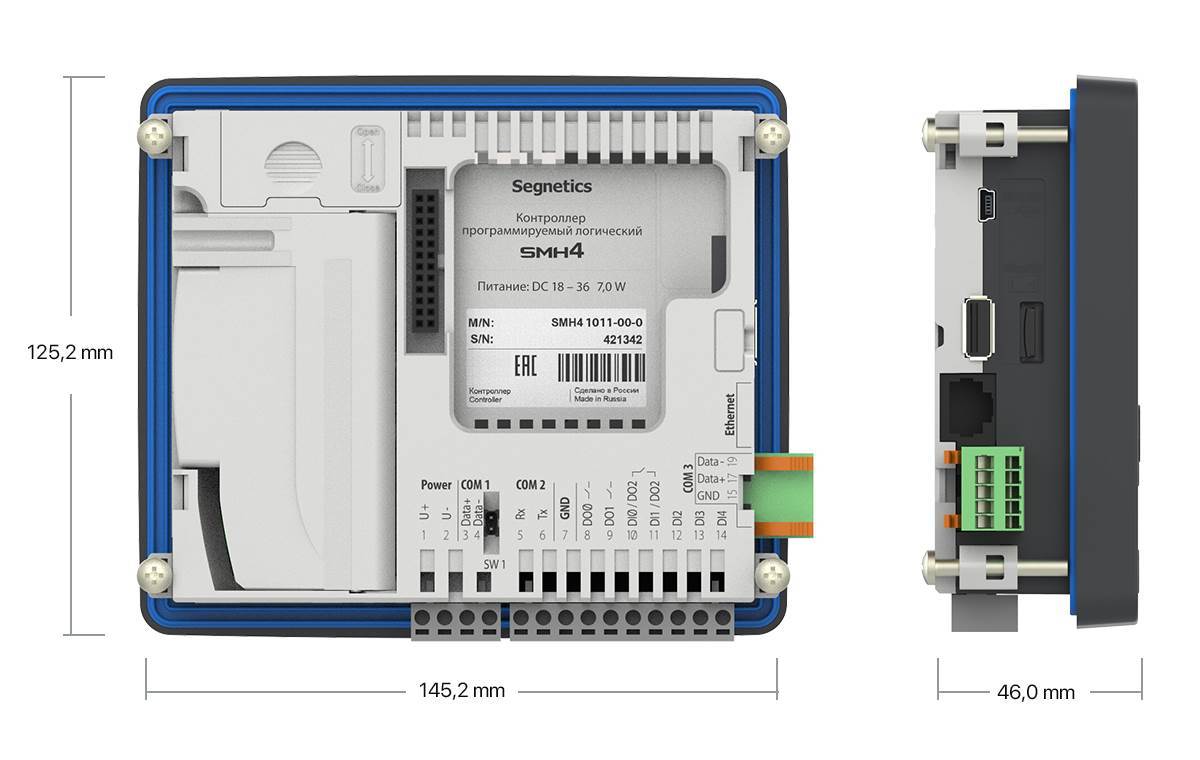

Контроллер Segnetics SMH4-1011-00-0

В наличии

Контроллер Segnetics SMH4-1011-00-0

Системная шина MTBus
Дисплей: диагональ 4.3", TFT,«TrueColor», 480 х 272 точек,
Дискретные входы (DI): 5 гальванически развязанных
Дискретные выходы (DO): 2 транзисторных
Поддерживаемые модули: МС, FMR

В контроллере Segnetics SMH4-1011-00-0 задействована технология высокоскоростной шины MTBus. Контроллер Segnetics SMH4 сочетает в себе мощную начинку на базе 32-битного процессора с ядром ARM Cortex-A8, сенсорный цветной экран и возможность расширения портов ввода/вывода, что позволяет гибко адаптировать этот ПЛК для широкого спектра задач автоматизации.

Отдел продаж: sales@segnetics-russia.ru

Описание
Документация

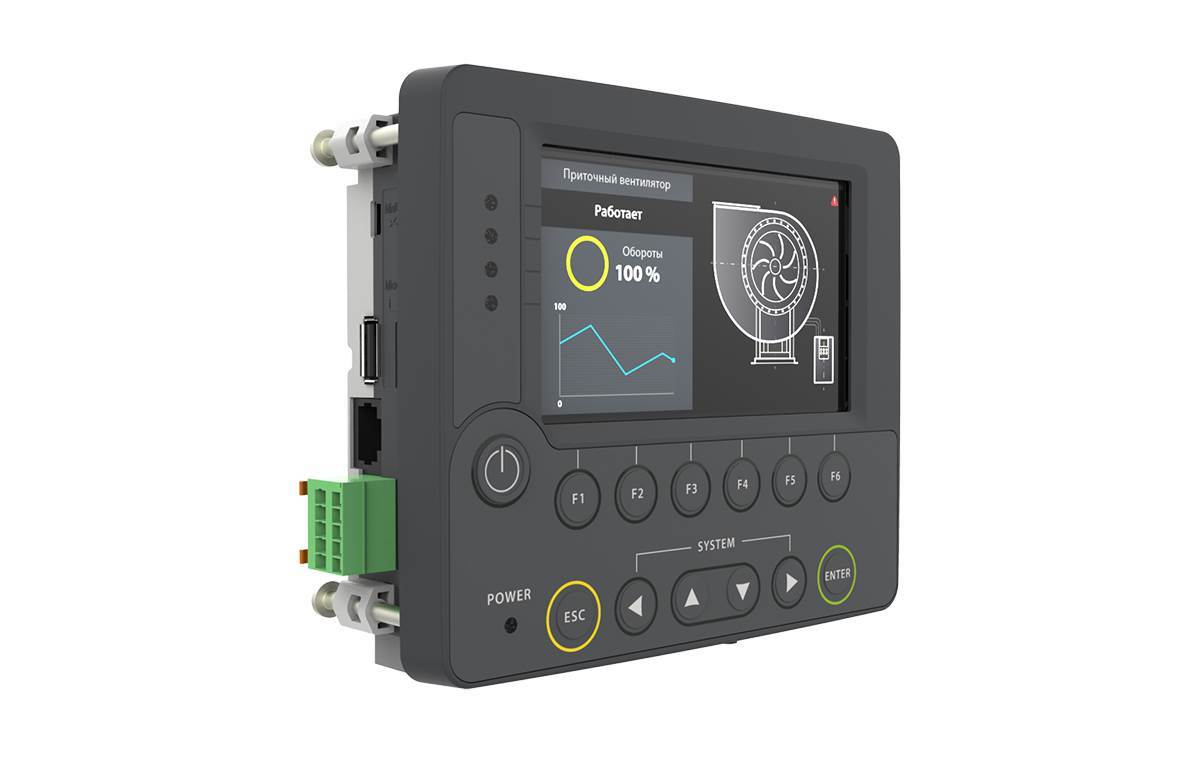

Контроллер Segnetics SMH4-1011-00-0 с поддержкой высокоскоростной шины MTBus

Графический цветной дисплей с диагональю 4.3’’ и оптимальным углом обзора для отображения процессов регулирования и автоматики. Дисплей позволяет выводить различные объекты визуализации, графики процессов, текст и анимацию различных размеров

Резистивная сенсорная панель. Резистивный экран SMH4 незамедлительно реагирует на прикосновение даже кевларовыми перчатками. Мембрана дисплея протестирована на предельных нагрузках и готова к использованию в экстремальных условиях.

Высокопроизводительная промышленная отказоустойчивая платформа на базе процессора с ядром ARM Cortex-A8, Видеоускоритель с поддержкой OpenGL, позволяющий строить красочные и плавно работающие пользовательские интерфейсы.

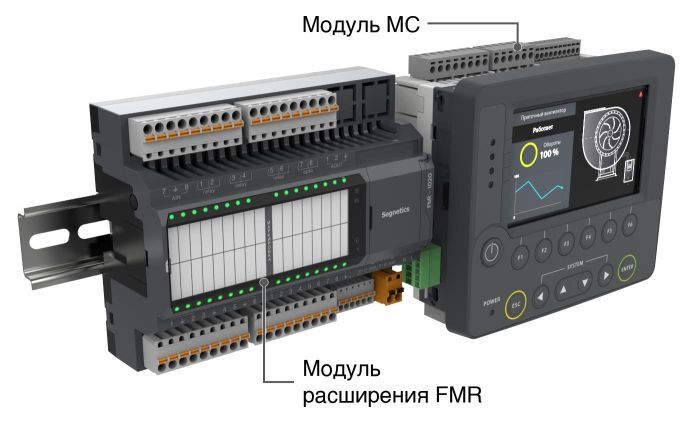

Система цифровых и аналоговых входов и выходов. Из них на борту: 3 цифровых выхода (два транзисторных и один на основе оптореле), 5 цифровых входов Для расширения количества входов и выходов предусмотрена поддержка модулей FМR и МС.

Интерфейсы связи с другими устройствами: Ethernet, RS-485, RS-232, LONworks (опционально). Порт USB с возможностью подключения внешних накопителя, модема или других совместимых устройств.

Работа в сетях VPN, работа через интернет и локальные вычислительные сети, Работа с USB-модемом, каналы GPRS, EDGE, 3G, LTE

Свободное программирование с помощью инструмента «SMLogix» позволяют быстро создавать управляющие программы и адаптировать их под конкретный объект.

Полная программная совместимость на уровне FBD с контроллерами SMH2010, Pixel, SMH2G и SMH2G(i). Не требуется создавать программы заново.

Дискретные входы
Количество	3…5 гальванически развязанных входов (количество конфигурируется программно) с поддержкой функции счетных входов до 10КГц
Тип развязки	групповая
Уровни напряжения срабатывания	'Разомкнуто: 4.2…24В Замкнуто: 0…1.1В
Дискретные выходы
Количество и тип	2 транзисторных выхода (без гальванической развязки) 1 оптореле (гальванически изолированный) конфигурируется программно
Коммутируемый ток, не более	0.4А
Дополнительная защита	0…24В постоянного тока, 0…24В переменного тока для оптореле
Тип защиты	Подавление импульсных перенапряжений свыше 36В и самовосстанавливающийся предохранитель 0.5А
Питание
Номинальное напряжение	24В постоянного тока ± 5%
Потребляемая мощность	Не более 7Вт без модуля МС Не более 12Вт с подключенным модулем МС
Интерфейсы
RS-232	4800…115200 бит/с, Гальванически изолированный, Tерминатор: 120 Ом, Протокол: Modbus-RTU Разъём: клеммная колодка
RS-485х2*	4800…115200 бит/с, Гальванически изолированный, протокол: Modbus-RTU, Разъём: клеммная колодка
USB-host	USB 2.0 Разъём: типа A Ток, отдаваемый в нагрузку, до 0.5А
USB-device	USB 2.0, Разъём: типа Mini-AB
Ethernet	10Base-T / 100Base-TX, Гальваническая изоляция: 1,5 Кв Протокол: Modbus-TCP и др. Разъём: 8P8C (RJ-45)
SD-card	micro SD-card, скорость - 192Mbit/sec
HMI
Клавиатура	13 кнопок
Графический дисплей	TFT, цветной «TrueColor», диагональ 4.3"
Разрешение дисплея	480 х 272 точек
Сенсорный экран	Резистивный, по всей зоне дисплея
Часы реального времени	Сменная батарея CR2032
Звуковая сигнализация	Однотональная
Светодиодная индикация	4 светодиода 1 служебный светодиод

* возможность использовать порт системной шины в качестве порта RS 485.

Руководство пользователя контроллера Segnetics SMH4
