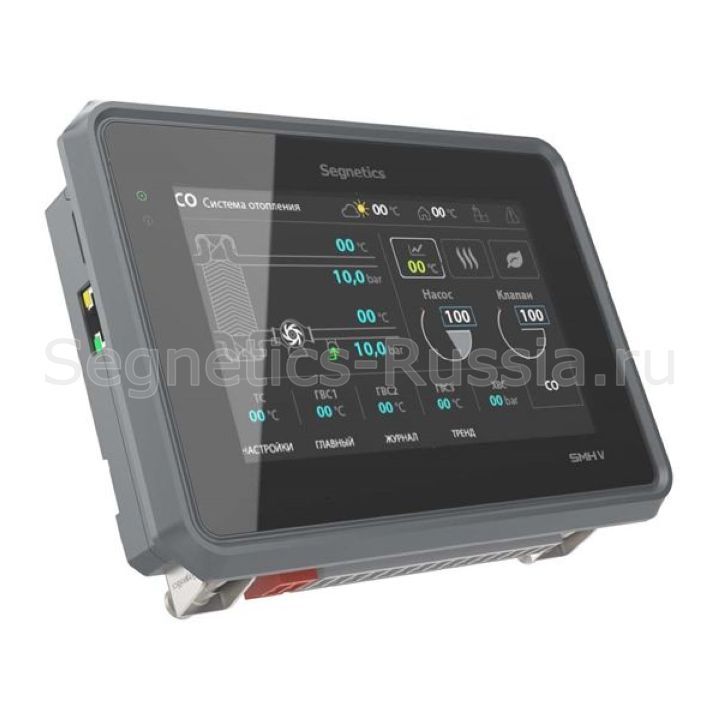

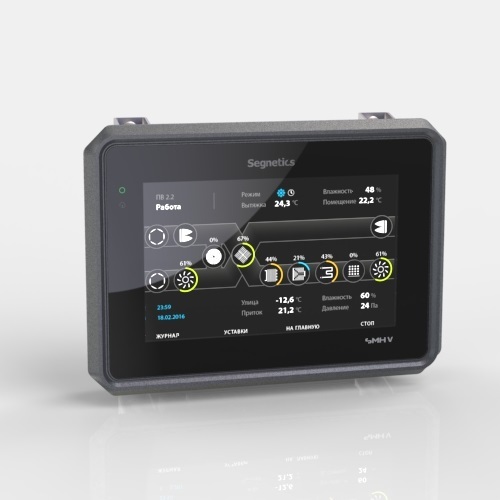

Контроллер Segnetics SMH5-1002-00-0
Контроллер Segnetics SMH5-1002-00-0
- Дисплей: диагональ 5", TFT,«TrueColor», 800 х 480 точек,
- Дискретные входы (DI): 5
- Дискретные выходы (DO): 3 (opto)
- Ain/Aout: для управления аналоговыми процессами работает в паре с модулями расширения.
- Поддерживаемые модули: MRL, FMR
- Встроенная память: 2 GB, eMMC Flash + MicroSD, USB накопители
- Оперативная память: 512 Mb
- Операционная система: Linux Debian + автоматический режим Suspend
- Рабочий диапазон: 16…48VDC, 18…36VAC
Контроллер Segnetics SMH5-1002-00-0 предназначен для автоматизации инженерных систем зданий и технологических процессов в про-мышленности. Также SMH5 может использоваться в роли головного устройства в системах диспетчеризации и контроля.
Отдел продаж: sales@segnetics-russia.ru
- Описание
- Документация
Контроллер Segnetics SMH5-1002-00-0
SMH5 – контроллер программируемый логический, имею-щий развитый HMI. Контроллер построен на базе энергоэффективного 4-ядерного процессора, работает на ОС Linux и легко программируется с помощью инструментальных средств Segnetics: SMLogix, SMArt, SMConstructor и других. Операционная система позволяет запускать собственные программы, написанные на общедоступных языках (С/С++, java, python, php, js и прочие) и пользоваться всеми встроенными средствами доступа и управления периферией.

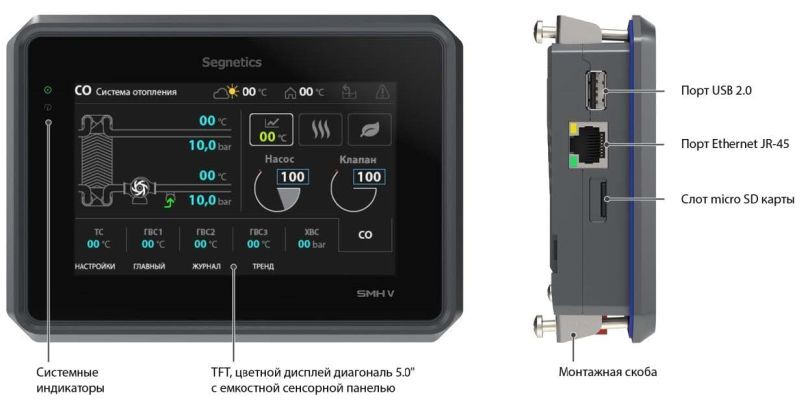

Графический цветной дисплей с диагональю 5’’ (800 х 480 точек) и оптимальным углом обзора для отображения процессов регулирования и автоматики. Дисплей позволяет выводить различные объекты визуализации, графики процессов, текст и анимацию различных размеров
Емкостная сенсорная панель - проекционно-ёмкостной Touch Screen, по всей зоне дисплея Определение до 5 нажатий одновременно
Система цифровых входов и выходов. Из них на борту: 3 цифровых выхода на основе оптореле), 5 цифровых входов
Предусмотрена поддержка модулей MRL и FMR. Для расширения количества и типов входов и выходов

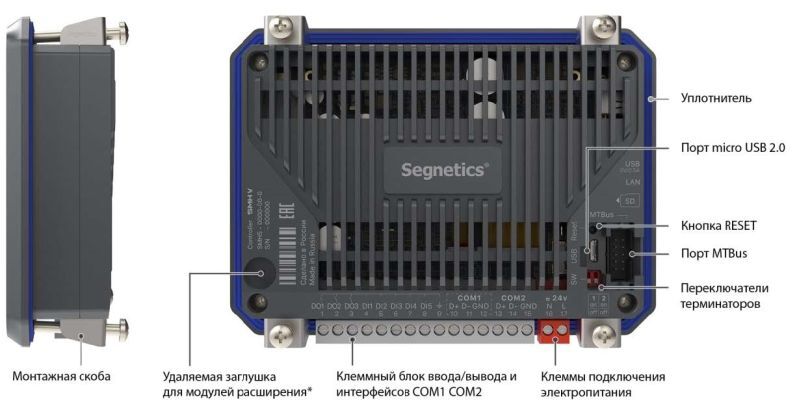

Интерфейсы связи с другими устройствами: Ethernet, RS-485. Порт USB с возможностью подключения внешних накопителей и других совместимых устройств
Напряжение питания 16-48В постоянного, или 18-36В переменного тока
Контроллер в режиме отладки поддерживает питание от порта USB (функциональность урезана: не поддержана работа с внешними модулями, связь по портам RS485)
Работа в сетях VPN, работа через интернет и локальные вычислительные сети
При необходимости, в контроллер устанавливается модуль 4G LTE модема SM-01-LTE (приобретается отдельно). В модуле 4G LTE модема установлен Push-Push слот для установки SIM-карты и разъем стандарта SMA для подключения внешней антенны диапазона GSM/UMTS 900/1800/2100 MHz.
Свободное программирование с помощью инструмента «SMLogix» позволяют быстро создавать управляющие программы и адаптировать их под конкретный объект
Полная программная совместимость на уровне FBD с контроллерами программируемыми логическими SMH2010, Pixel, SMH2G, SMH2G(i) и Matrix. Не требуется создавать программы заново
Слот для установки карт памяти формата Micro SD
| Дискретные входы | |
| Количество | до 5, поддержка функции счетных входов |
| Гальваническая изоляция | Групповая, совмещенная с дискретными выходами |
| Номинальное напряжение | 24В AC/DC |
| Дискретные выходы | |
| Опторелейные (opto) |
до 3, для коммутации постоянного или переменного тока низкого напряжения |
| Гальваническая изоляция | Групповая, совмещенная с дискретными входами |
| Тип защиты | Ограничительный супрессор и самовосстанавливающийся предохранитель |
| Питание | |
| Номинальное напряжение | 24В AC/DC |
| Рабочий диапазон | 16…48VDC, 18…36VAC |
| Потребляемая мощность | Не более 9 Вт, без модулей расширения; Не более 16 Вт, с модулями расширения |
| Защита |
Несменяемый плавкий предохранитель 2А*, Класс: III * Восстановление производится на предприятии-изготовителе. |
| Интерфейсы | |
| RS-485 (COM1) |
Гальванически изолированный, |
| RS-485 (COM2) |
Гальванически неизолированный, Разъём: клеммная колодка, Протокол: Modbus-RTU, MTBus |
| Порт MTBus | Подключение до двух модулей MRL кабелем длиной 1 метр |
| USB-host | USB 2.0, Разъём: типа А (большой разъём) |
| USB-device | USB 2.0, до 0.5 А Разъём: типа Micro-B |
| Ethernet | 10Base-T / 100Base-TX, Гальваническая изоляция 1.5 кВ Протоколы: Modbus-TCP и др. Разъём: 8P8C (RJ-45) |
| SD-card | MircoSD (файловая система FAT32, EXTFAT, NTFS, EXT4) |
| HMI | |
| Графический дисплей | LCD TFT, цветной «TrueColor», диагональ 5"(автоматическая регулировка яркости подсветки |
|
Разрешение дисплея |
800 х 480 точек |
|
Сенсорный экран |
Проекционно-ёмкостной Touch Screen, мультитач на 5 касаний |
|
Часы реального времени |
Сменная батарея CR1632 (время работы до 7 лет) |
|
Звуковая сигнализация |
Однотональная |
|
Светодиодная индикация |
4 индикатора: |
|
Размеры |
|
|
Габариты (Ш×В×Г) |
155×111,5×36,6 мм |
|
Вес |
400 г |
