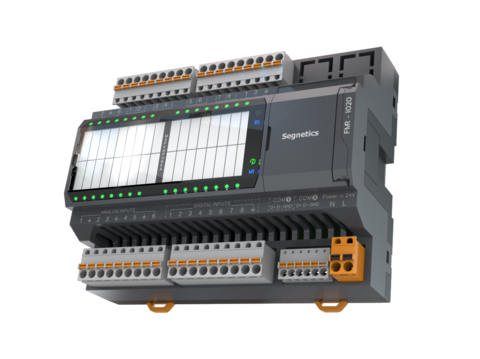

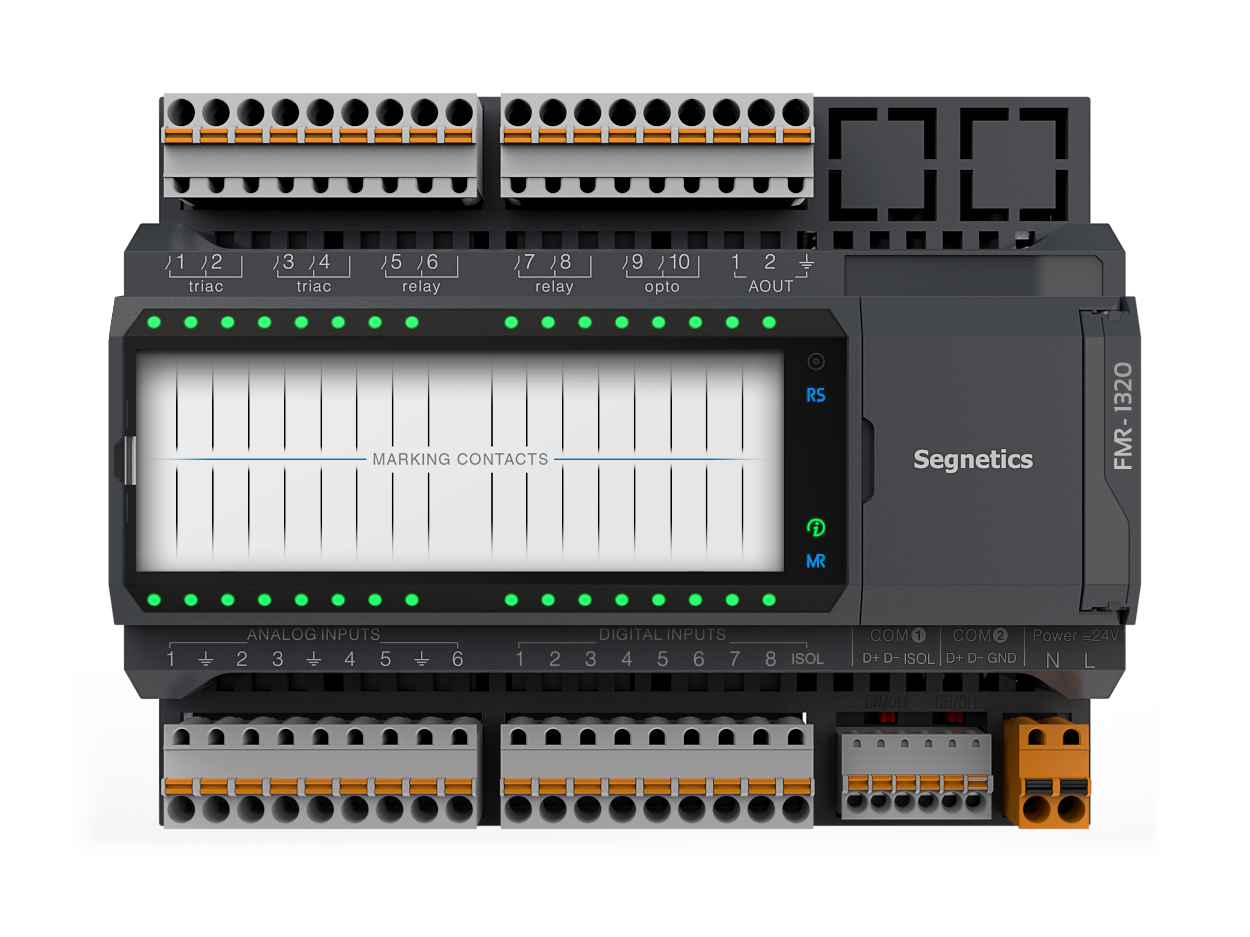

Модуль FMR-1021-10-0

13 905 руб.
Артикул:
В наличии
Универсальные модули ввода/вывода FMR предназначены для наращивания каналов в системах автоматизированного управления и сбора данных. Они способны работать с контроллерами любого производителя посредством протокола Modbus-RTU с подключением к порту RS-485. Доступно 11 модификаций модулей, позволяющих подобрать сочетание дискретных и аналоговых I/O, оптимально подходящее под поставленную задачу. Каскадное подключение модулей FMR друг к другу многократно увеличивает общую емкость системы ввода/вывода. Всего в сеть можно собрать до 341 модуля FMR, обеспечив до 10912 каналов.
  • Описание
  • Документация
Дискретные входы
Количество 8
Номинальное напряжение 24В AC/DC
Гальваническая изоляция Групповая, по 8 входов в группе
Дискретные выходы
D out – опторелейные
Количество 1
Тип защиты Комбинированный
D out – симистор
Количество -
Тип защиты -
D out – релейные
Количество 5
Тип защиты Отсутствует
Аналоговые входы
Количество 8
Поддержка типов температурных датчиков (задается программно) RTD, NTC, Конфигурируемый пользователем.
Режимы работы (задается программно) Измерение температуры: разрешение 0,1ºC, Измерение сигнала 0-10В: разрешение 3мВ, Измерение сигнала 4-20мА: разрешение 6мкА
Режим дискретного входа
Тип защиты Комбинированный, до 36В
Аналоговые выходы
Количество 0-10В
Максимально допустимый ток нагрузки 5мА
Тип защиты Комбинированный, до 36В
Питание
Номинальное напряжение 24В AC/DC
Рабочий диапазон 16…48VDC
18…36VAC
Максимально допустимое напряжение 60В
Потребляемая мощность от 6,4Вт до 14Вт,
в зависимости от конфигурации
Питание от USB Для конфигурирования и обновления ПО
Интерфейсы
RS-485 (COM1) Гальванически изолированный,
Разъём: клеммная колодка,
Протокол: Modbus-RTU
RS-485 (COM2) Гальванически неизолированный,
Разъём: клеммная колодка,
Протокол: Modbus-RTU или
системная шина: MR-Bus2

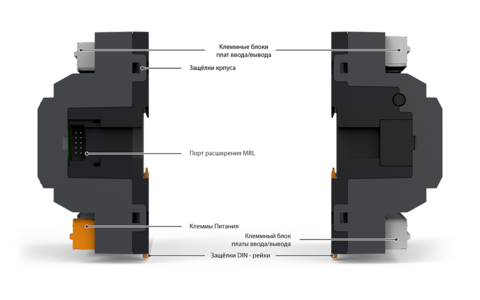

Порт расширения Системная шина: MR-Bus2
USB-device USB 2.0,
Разъём: типа Micro-B
Размеры
Ширина 140 мм
Высота 110 мм
Глубина 55 мм
Вес 300 г

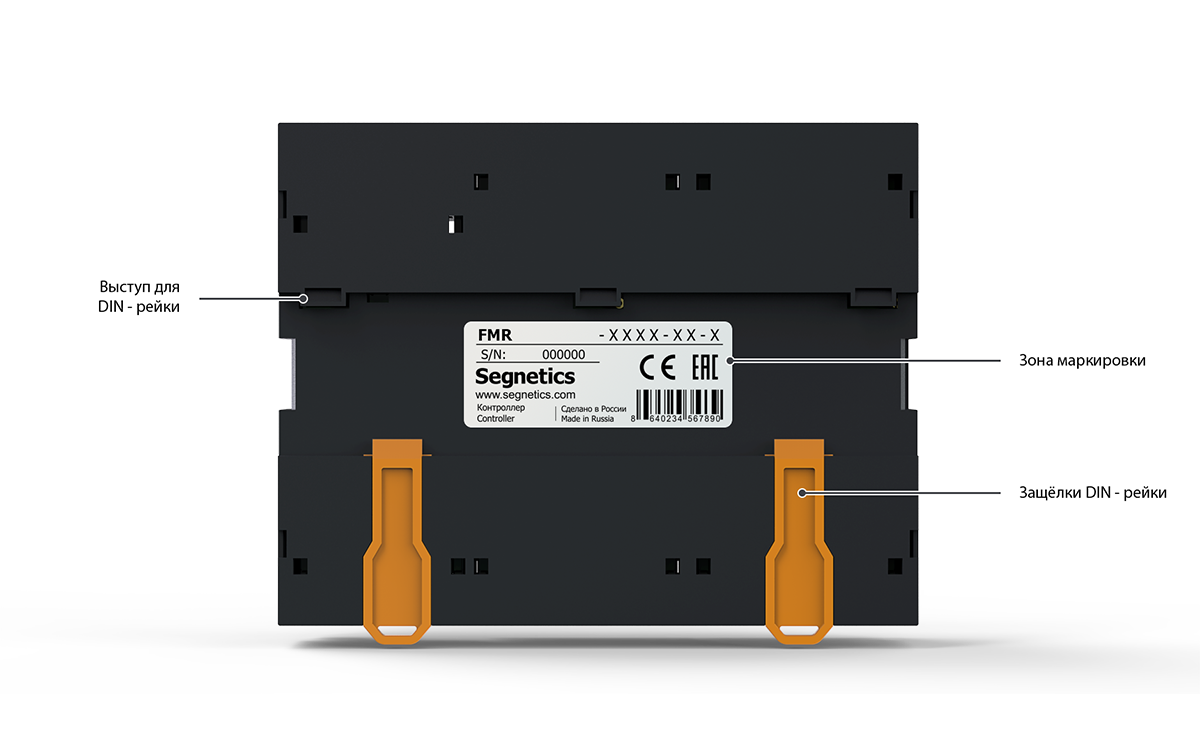

Крепление DIN-рейка
Тип: ТН35/7.5/15
Условия использования
Температура от -20°С до +55°С
без замораживания
Влажность до 90%
без конденсации



Руководство пользователя

https://static-eu.insales.ru/files/1/1649/6628977/original/Manual_FMR_v1-01.pdf

Вкладыш

Для обозначения разъемов пригодится бумажный маркировочный вкладыш на лицевой панели прибора.

https://static-eu.insales.ru/files/1/1642/6628970/original/label-list.xlsx
