С 2023 года изменилась маркировка модулей на FMR-XXXX-10-4
Новая модификация модуля:

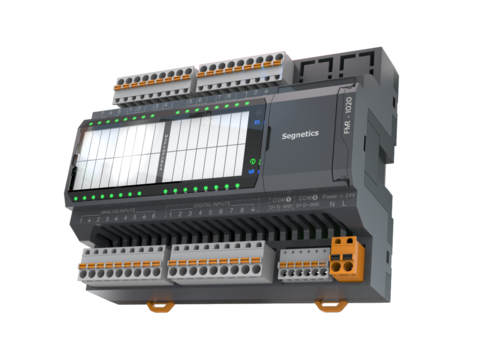

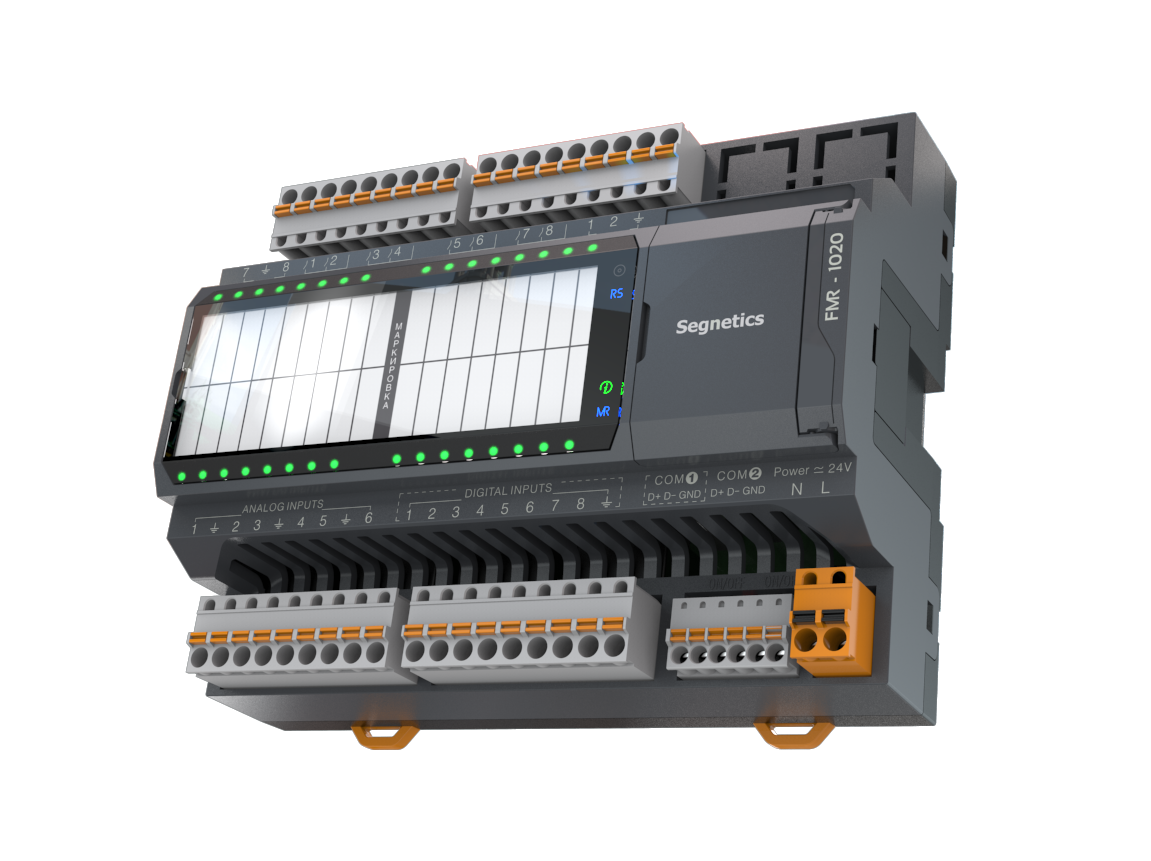

Универсальные модули ввода/вывода FMR предназначены для наращивания каналов в системах автоматизированного управления и сбора данных. Они способны работать с контроллерами любого производителя посредством протокола Modbus-RTU с подключением к порту RS-485. Доступно 11 модификаций модулей, позволяющих подобрать сочетание дискретных и аналоговых I/O, оптимально подходящее под поставленную задачу. Каскадное подключение модулей FMR друг к другу многократно увеличивает общую емкость системы ввода/вывода. Всего в сеть можно собрать до 341 модуля FMR, обеспечив до 10912 каналов.
Дискретные входы | |
Количество | - |
Номинальное напряжение | - |
Гальваническая изоляция | - |
Дискретные выходы | |
D out – опторелейные | |
Количество | - |
Тип защиты | - |
D out – симистор | |
Количество | - |
Тип защиты | - |
D out – релейные | |
Количество | 24 |
Тип защиты | Отсутствует |
Аналоговые входы | |
Количество | - |
Поддержка типов температурных датчиков (задается программно) | - |
Режимы работы (задается программно) | - |
Тип защиты | - |
Аналоговые выходы | |
Количество | - |
Максимально допустимый ток нагрузки | - |
Тип защиты | - |
Питание | |
Номинальное напряжение | 24В AC/DC |
Рабочий диапазон | 16…48VDC 18…36VAC |
Максимально допустимое напряжение | 60В |
Потребляемая мощность | от 6,4Вт до 14Вт, в зависимости от конфигурации |
Питание от USB | Для конфигурирования и обновления ПО |
Интерфейсы | |
RS-485 (COM1) | Гальванически изолированный, Разъём: клеммная колодка, Протокол: Modbus-RTU |
RS-485 (COM2) | Гальванически неизолированный, Разъём: клеммная колодка, Протокол: Modbus-RTU или системная шина: MR-Bus2 |
Порт расширения | Системная шина: MR-Bus2 |
USB-device | USB 2.0, Разъём: типа Micro-B |
Размеры | |
Ширина | 140 мм |
Высота | 110 мм |
Глубина | 55 мм |
Вес | 300 г |
Крепление | DIN-рейка Тип: ТН35/7.5/15 |
Условия использования | |
Температура | от -20°С до +55°С без замораживания |
Влажность | до 90% без конденсации |
Руководство пользователя модуля расширения Segnetics FMR

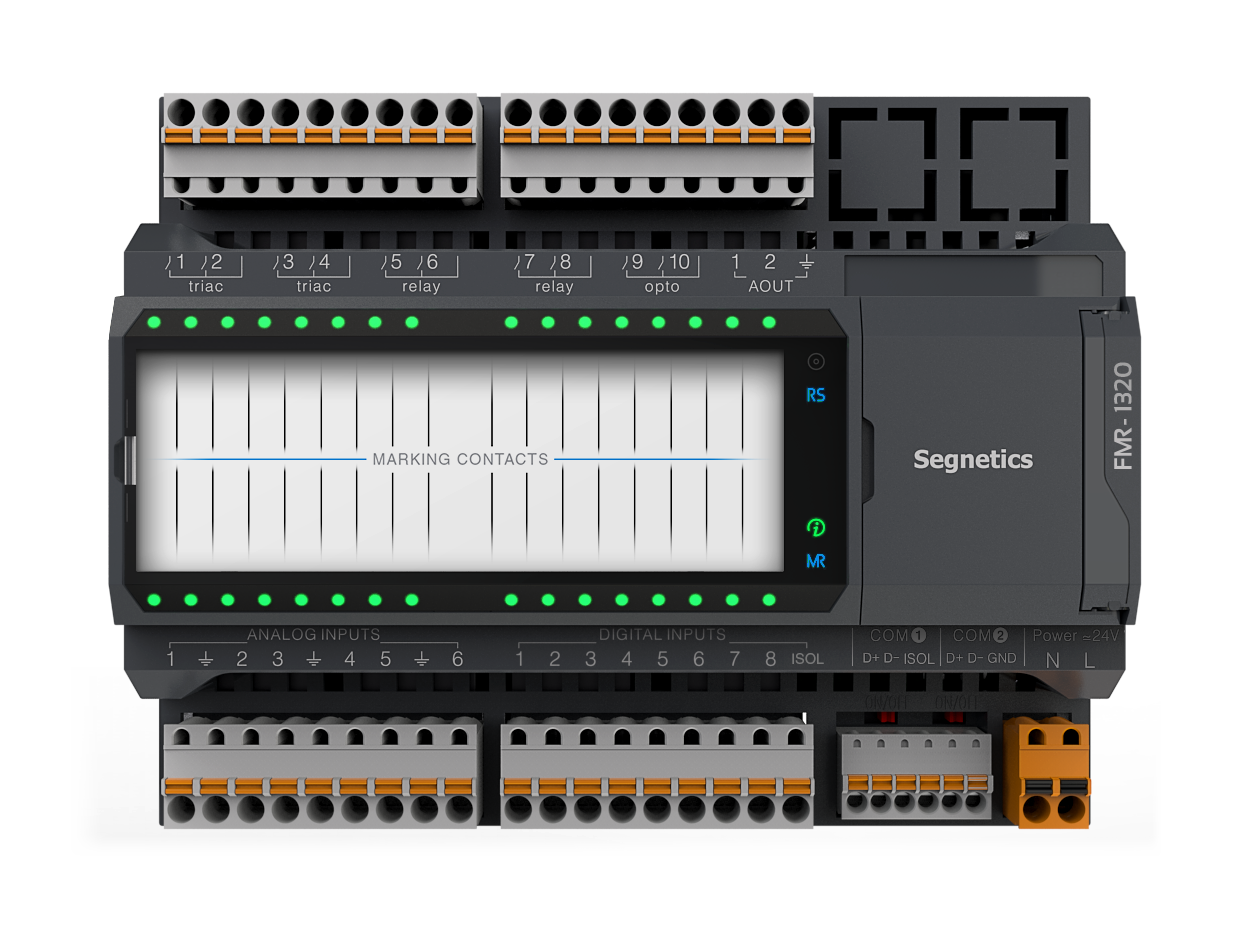

Для обозначения разъемов пригодится бумажный маркировочный вкладыш на лицевой панели прибора.
