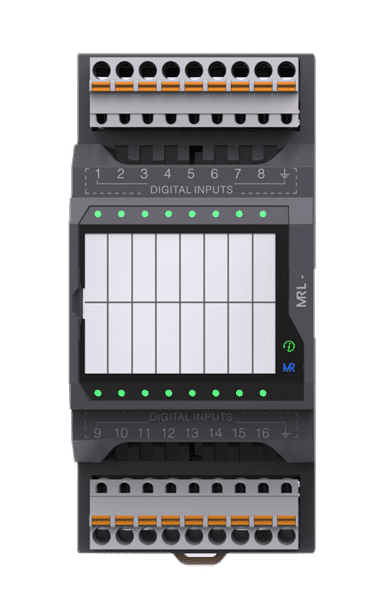

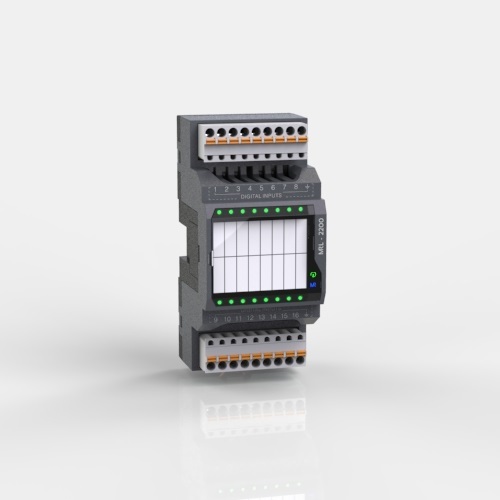

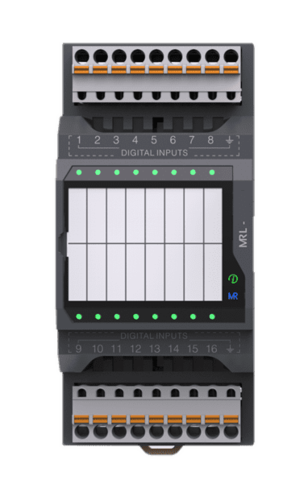

Модуль расширения Segnetics MRL - 3400-10-4
В наличии
Segnetics MRL-3400-10-4 модуль расширения
- Дискретный вход: -
- Дискретный выход: 8 реле, 4 оптореле
- Аналоговый вход: -
- Аналоговый выход: -
Модуль расширения MRL работает с контроллером Matrix и модулем расширения FMR, предназначен для увеличения числа каналов в системах автоматизированного управления и сбора данных.
С 2023 года изменилась маркировка модулей на MRL-XXXX-10-4
Отдел продаж: sales@segnetics-russia.ru
- Описание
- Документация
Segnetics MRL-3400-10-4 модуль расширения
Модуль расширения Segnetics MRL предназначен для увеличения числа каналов в системах автоматизированного управления и сбора данных.
Модуль Segnetics MRL обладает высокой производительностью, благодаря вычислительному ядру на базе 32-битного контроллера Cortex®. Кроме этого, модуль работает по высокоскоростной шине MTBus,которая имеет скорость в 20-30 раз выше, чем большинство распространенных шин. Благодаря MTBus модуль MRL не требует настроек, все необходимые настройки по подключению происходят самостоятельно.
У модуля MRL нет собственного источника питания. Питание идет от головного устройства по шине MTBus. Имеется возможность подключать модули MRL последовательно друг к другу.
| Дискретные входы | |
| Количество | - |
| Номинальное напряжение | 24В AC/DC |
| Гальваническая изоляция | Групповая, по 8 входов в группе |
| Дискретные выходы | |
| D out – опторелейные | |
| Количество | 4 |
| Тип защиты | Комбинированный |
| D out – симистор | |
| Количество | -- |
| Тип защиты | Комбинированный |
| D out – релейные | |
| Количество | 8 |
| Тип защиты | Отсутствует |
| Аналоговые входы | |
| Количество | -- |
| Поддержка типов температурных датчиков (задается программно) | RTD, NTC, Конфигурируемый пользователем. |
| Режимы работы (задается программно) | Измерение температуры: разрешение 0,1ºC, Измерение сигнала 0-10В: разрешение 3мВ, Измерение сигнала 4-20мА: разрешение 6мкА Режим дискретного входа |
| Тип защиты | Комбинированный, до 36В |
| Аналоговые выходы | |
| Количество | --- (0-10В) |
| Максимально допустимый ток нагрузки | 5мА |
| Тип защиты | Комбинированный, до 36В |
| Питание | |
| Источник питания | Шина MTBus |
| Потребляемая мощность | Не более 6,4Вт |
| Класс защиты | III |
| Интерфейсы | |
| Левый порт MTBus | Подключение: к головному устройству, к предыдущему MRL, Кабель: MRL.2034-001 |
| Правый порт MTBus | Подключение: для следующего MRL, Кабель: MRL.2034-001 |
| Размеры | |
| Ширина | 52,5мм |
| Высота | 110 мм |
| Глубина | 55 мм |
| Вес | 236 г |
| Крепление | DIN-рейка Тип: ТН35/7.5/15 |
| Условия использования | |
| Температура | от -40°С до +70°С без замораживания |
| Влажность | до 90% без конденсации |
