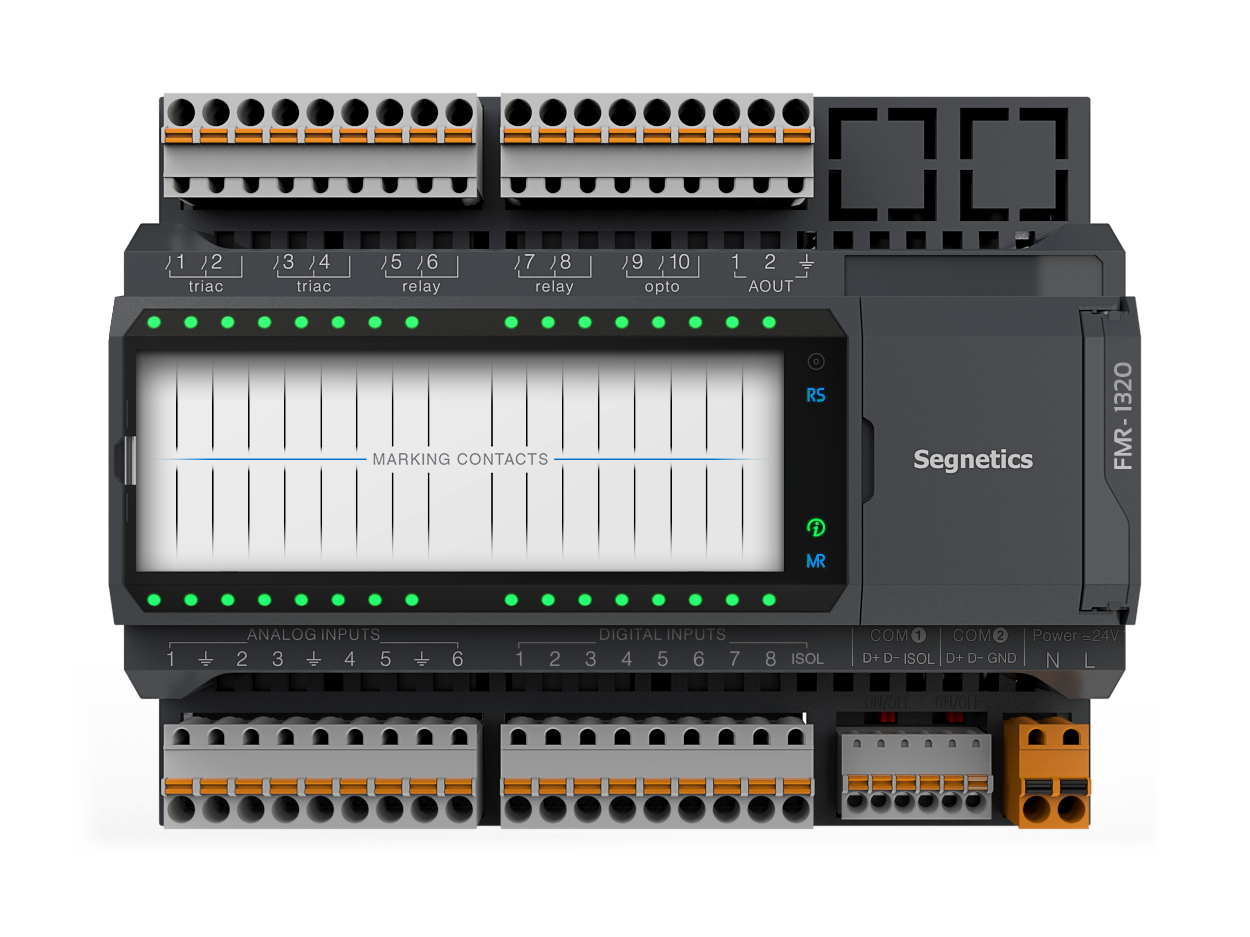

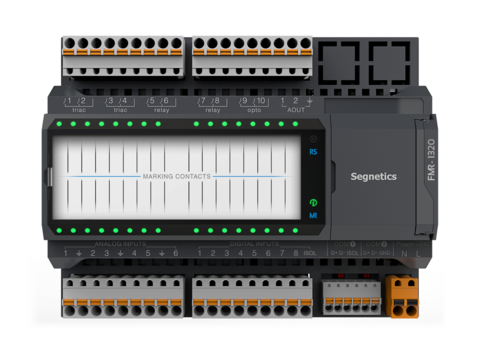

Модуль Segnetics FMR-1320-10-4
- Дискретный вход: 8
- Дискретный выход: 6 реле, 2 симистора, 2 оптореле
- Аналоговый вход: 6
- Аналоговый выход: 2
FMR Segnetics – конфигурируемый модуль ввода/вывода. Предназначен для автоматизации инженерных систем зданий и технологических процессов в промышленности. Модуль работает в сетях RS-485 по различным протоколам в качестве Slave устройства.
С 2023 года изменилась маркировка модулей на FMR-XXXX-10-4
Отдел продаж: sales@segnetics-russia.ru
- Описание
- Документация
Универсальный модуль расширения Segnetics FMR-1320-10-4
Универсальные модули ввода/вывода FMR Segnetics предназначены для наращивания каналов в системах автоматизированного управления и сбора данных. Они способны работать с контроллерами любого производителя посредством протокола Modbus-RTU с подключением к порту RS-485. Доступно 11 модификаций модулей, позволяющих подобрать сочетание дискретных и аналоговых I/O, оптимально подходящее под поставленную задачу. Каскадное подключение модулей FMR друг к другу многократно увеличивает общую емкость системы ввода/вывода. Всего в сеть можно собрать до 341 модуля FMR, обеспечив до 10912 каналов.
Технические характеристики Segnetics FMR-1320-10-4
| Дискретные входы | |
| Количество | 8 |
| Номинальное напряжение | 24В AC/DC |
| Гальваническая изоляция | Групповая, по 8 входов в группе |
| Дискретные выходы | |
| D out – опторелейные | |
| Количество | 6 |
| Тип защиты | Комбинированный |
| D out – симистор | |
| Количество | 2 |
| Тип защиты | Комбинированный |
| D out – релейные | |
| Количество | 2 |
| Тип защиты | - |
| Аналоговые входы | |
| Количество | 6 |
| Поддержка типов температурных датчиков (задается программно) | RTD, NTC, Конфигурируемый пользователем |
| Режимы работы (задается программно) | Измерение температуры: разрешение 0,1ºC, Измерение сигнала 0-10В: разрешение 3мВ, Измерение сигнала 4-20мА: разрешение 6мкА Режим дискретного входа |
| Тип защиты | Комбинированный, до 36В |
| Аналоговые выходы | |
| Количество | 2 |
| Максимально допустимый ток нагрузки | 5мА |
| Тип защиты | Комбинированный, до 36В |
| Питание | |
| Номинальное напряжение | 24В AC/DC |
| Рабочий диапазон | 16…48VDC 18…36VAC |
| Максимально допустимое напряжение | 60В |
| Потребляемая мощность | от 6,4Вт до 14Вт, в зависимости от конфигурации |
| Питание от USB | Для конфигурирования и обновления ПО |
| Интерфейсы | |
| RS-485 (COM1) | Гальванически изолированный, Разъём: клеммная колодка, Протокол: Modbus-RTU |
| RS-485 (COM2) | Гальванически неизолированный, Разъём: клеммная колодка, Протокол: Modbus-RTU или системная шина: MR-Bus2 |
| Порт расширения | Системная шина: MR-Bus2 |
| USB-device | USB 2.0, Разъём: типа Micro-B |
| Размеры | |
| Ширина | 140 мм |
| Высота | 110 мм |
| Глубина | 55 мм |
| Вес | 300 г |
| Крепление | DIN-рейка Тип: ТН35/7.5/15 |
| Условия использования | |
| Температура | от -20°С до +55°С без замораживания |
| Влажность | до 90% без конденсации |
Руководство пользователя модуля расширения Segnetics FMR
(бумажный маркировочный вкладыш для обозначения разъемов на лицевой панели прибора)
