Модуль ввода-вывода ICP DAS M-7002-G, 4 AI, 4 DI, 4 DO, Modbus RTU
Цена по запросу

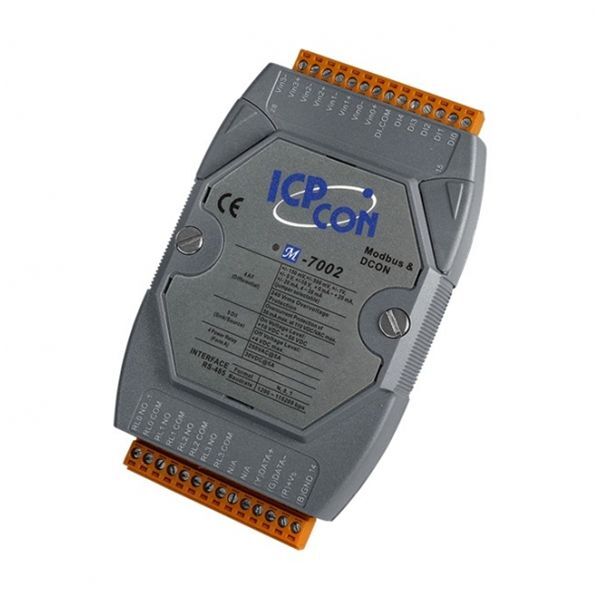

ICP DAS M-7002-G
- Производитель: ICP DAS
- Модуль аналогового ввода
- Модель: M-7002-G
- Аналоговый ввод: 4 канала
- Разрядность АЦП: 16 бит
- Цифровой ввод: 5 каналов (мокрый контакт)
- Цифровой вывод: 4 канала (электромеханическое реле)
- Интерфейс: RS-485
- Сетевые протоколы: Modbus RTU slave, DCON slave
- Входное напряжение: 10..30 Vdc
- Монтаж: на DIN-рейке
Модули ввода-вывода ICP DAS M-7002-G - экономичное решение для широкого спектра промышленных систем управления.
Отдел продаж: sales@segnetics-russia.ru
- Описание
Модуль ввода-вывода ICP DAS M-7002-G, 4 канала аналогового ввода, 5 каналов дискретного ввода, 4 канала релейного вывода, Modbus RTU
Модули ICP DAS M-7002-G поддерживают протоколы Modbus RTU и DCON. Множество различного ПО SCADA/HMI и ПЛК поддерживают протокол Modbus RTU, что позволяет легко использовать данные модули в различных сферах: автоматизация заводов, машинная автоматизация, системы тестирования оборудования, автоматизация зданий, системы солнечной энергетики, системы мониторинга и тд.
Модули ICP DAS серии I-7000/M-7000 используют промышленный коммуникационный интерфейс RS-485 для передачи и получения данных с высокой скоростью на больших дистанциях. Все модули легко интегрируются с обычными компьютерами и контроллерами. Внутренняя схема защиты от перенапряжения используется в каналах связи для защиты модулей от скачков напряжения.
| Внешний вид и материал | Пластик |
| Монтаж | На стену, На DIN-рейку |
| Порты ввода-вывода | |
| Количество разъемов RS-485 | 1 |
| Протоколы связи | |
| Промышленные протоколы | Modbus RTU slave, DCON slave |
| Аналоговый ввод | |
| Каналов аналогового ввода | 4 |
| Разрядность АЦП | 16 Бит |
| Диапазон входного сигнала по напряжению | +/-150 мВ, +/-500 мВ, +/-1 В, +/-5 В, +/-10 В |
| Диапазон входного сигнала по току | 0...20 мА, 4...20 мА, -20...+20 мА |
| Частота выборки АЦП | 10 Гц |
| Дифференциальных каналов | 4 |
| Цифровой ввод | |
| Количество каналов DI | 5 |
| Тип DI | Мокрый контакт |
| Уровень логического "0" | 0~4 В |
| Уровень логической "1" | 10~50 В |
| Приемник/Источник | Приемник, Источник |
| Параметры счетчика | 50 Гц, 16 бит |
| Цифровой вывод | |
| Количество каналов DO | 4 |
| Тип DO | Электромеханическое реле |
| Нормально разомкнутое реле | 4 |
| Максимальный коммутируемый ток для реле с контактами (А) | 5А при 250В AC, 5А при 30В DC |
| Дополнительные функции | |
| Сторожевой таймер | Аппаратный, Программный |
| Электропитание | |
| DC входное напряжение | 10...30 В |
| Размеры | |
| Ширина | 72 мм |
| Глубина | 35 мм |
| Высота | 123 мм |
| Требования к условиям использования | |
| Рабочая температура | -25...75 °C |
| Сертификация и поддерживаемые стандарты | |
| Стандарты ЭМС | МЭК 61000-4-2, МЭК 61000-4-4, МЭК 61000-4-5 |
