MST 25-40-1.0-С24-F

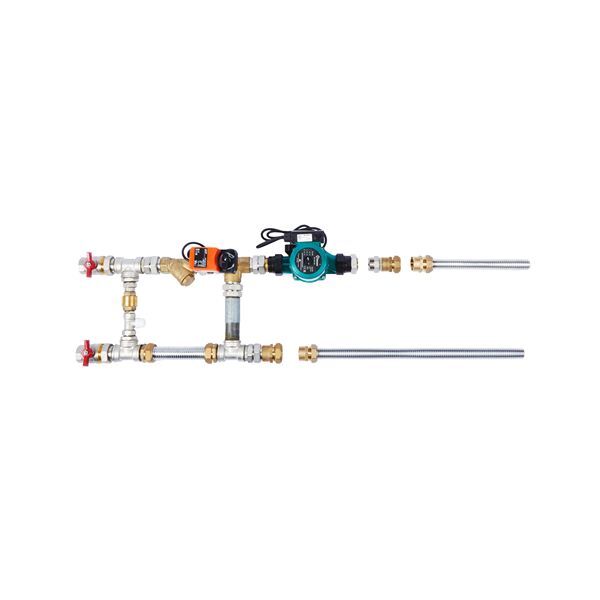

Смесительный узел Shuft MST 25-40-1.0-С24-F с электроприводом с плавным управлением. Модель с гибкими подводками.

Смесительные узлы Shuft MST применяются в системах вентиляции для регулирования мощности водяных нагревателей посредством 3-ходового клапана с приводом, который обеспечивает смешивание прямого и обратного теплоносителя.

Конструкция и материалы

• Шаровые краны облегчают обслуживание.
• Фильтр грубой очистки увеличивает ресурс.
• Циркуляционный насос преодолевает потери в смесительном узле и на теплообменнике и защищает теплообменник от замораживания.
• Байпас с балансировочным краном и обратным клапаном исключает полную остановку циркуляции воды в контуре котла (внешнем).
• Балансировочный кран обеспечивает оптимальную потерю давления на байпасе.
• Обратный клапан предотвращает перетекание обратного теплоносителя в подающую линию.
• Байпас 3-ходового клапана предотвращает изменение расхода воды через теплообменник.
• Быстроразъемные соединения типа "американка" и гибкие подводки из нержавеющей стали (в стандартной комплектации) облегчают монтаж.
• Узлы термоманометра (дополнительные принадлежности) предназначены для контроля температуры и давления в подающем и обратном трубопроводах.

Регулирование производительности

• Регулирование мощности нагревателя осуществляется изменением температуры входящего теплоносителя при смешивании прямого и обратного теплоносителя на 3-ходовом клапане с электроприводом.

Монтаж

• С горизонтальным положением вала мотора насоса.
• В непосредственной близости от нагревателя для повышения качества регулирования.
• Привод поставляется в комплекте и устанавливается монтажником.
• Обеспечить отвод для воздуха.
• Предусмотреть доступ для обслуживания.

Преимущества смесительных узлов Shuft MST

• Полный функционал.
• Контроль температуры и давления в системе.
• Профилактика кавитации.
• Изменяемая сторона подключения.
• Возможность последующего дооснащения набором узлов термоманометра.
• Легкий монтаж и обслуживание.
