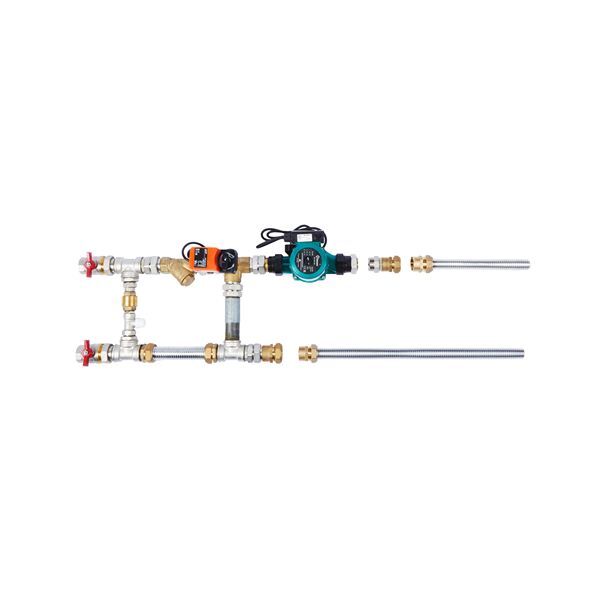

Смесительный узел Shuft MST 25-60-4.0-C24-F с электроприводом с плавным управлением. Модель с гибкими подводками.
Смесительные узлы Shuft MST применяются в системах вентиляции для регулирования мощности водяных нагревателей посредством 3-ходового клапана с приводом, который обеспечивает смешивание прямого и обратного теплоносителя.
Конструкция и материалы
- Шаровые краны облегчают обслуживание.
- Фильтр грубой очистки увеличивает ресурс.
- Циркуляционный насос преодолевает потери в смесительном узле и на теплообменнике и защищает теплообменник от замораживания.
- Байпас с балансировочным краном и обратным клапаном исключает полную остановку циркуляции воды в контуре котла (внешнем).
- Балансировочный кран обеспечивает оптимальную потерю давления на байпасе.
- Обратный клапан предотвращает перетекание обратного теплоносителя в подающую линию.
- Байпас 3-ходового клапана предотвращает изменение расхода воды через теплообменник.
- Быстроразъемные соединения типа "американка" и гибкие подводки из нержавеющей стали (в стандартной комплектации) облегчают монтаж.
- Узлы термоманометра (дополнительные принадлежности) предназначены для контроля температуры и давления в подающем и обратном трубопроводах.
Регулирование производительности
- Регулирование мощности нагревателя осуществляется изменением температуры входящего теплоносителя при смешивании прямого и обратного теплоносителя на 3-ходовом клапане с электроприводом.
Монтаж
- С горизонтальным положением вала мотора насоса.
- В непосредственной близости от нагревателя для повышения качества регулирования.
- Привод поставляется в комплекте и устанавливается монтажником.
- Обеспечить отвод для воздуха.
- Предусмотреть доступ для обслуживания.
Преимущества смесительных узлов Shuft MST
- Полный функционал.
- Контроль температуры и давления в системе.
- Профилактика кавитации.
- Изменяемая сторона подключения.
- Возможность последующего дооснащения набором узлов термоманометра.
- Легкий монтаж и обслуживание.
Максимальная температура теплоносителя |
110°С |
Максимальное рабочее давление |
10 бар |
Габариты (ШхВхД), мм |
180х400х1100 |
Соединительные размеры |
1" / 1" |
Вес, кг |
8,68 |
