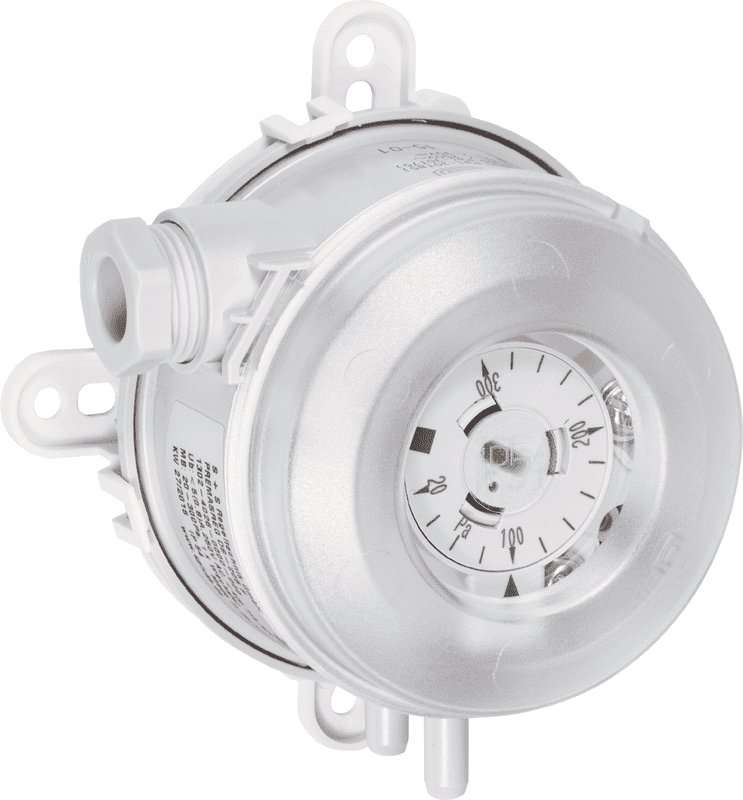

Реле перепада давления PREMASREG DS-205 D
В наличии
S+S Regeltechnik PREMASREG DS-205 D
- Диапазон измерения давления: 100…1000 Па (1,0...10,0 мбар)
Механическое дифференциальное реле давления ⁄ реле контроля давления PREMASREG DS-205 D имеет пластиковое основание с четырьмя отверстиями, пригодно для контроля избыточного давления, разности давлений и разрежения в чистом воздухе, газообразных, неагрессивных средах в воздушных каналах, в устройствах подвода и отвода воздуха.
Отдел продаж: sales@segnetics-russia.ru
- Описание
- Документация
Реле перепада давления PREMASREG DS-205-D
Реле перепада давления DS-205-D может применяться в качестве реле контроля потока, дифференциального реле давления, реле контроля давления для контроля потока в электрических отопительных батареях, для контроля состояния клиновых ремней и фильтров, в качестве предохранителя недостаточного давления воздуха, для контроля вентиляторов, вентиляционных заслонок или в качестве предельного регулятора. Настройка порога переключения производится по расположенной внутри прецизионной шкале. Датчики были откалиброваны на заводе.
Характеристики DS-205-D
Коммутационная способность: (контактная нагрузка) |
5 (0,8) А; 250 В переменного тока,
4 (0,7) А; 30 В постоянного тока
|
|---|---|
Контакт: |
однополюсный беспотенциальный переключатель (переключающий контакт), многослойный позолоченный контакт (пригоден для устройств с ПЦУ) |
Диапазон давлений: |
DS-205 D : 100…1000 Па (1,0...10,0 мбар)
|
Корпус: |
нижняя часть: поликарбонат (10 % стекловолокна), цвет – светло-серый (аналогичен RAL 7035), защелкивающейся крышкой: поликарбонат, прозрачная, кабельный зажим PG 11, с разгрузкой от натяжения |
Температура корпуса: |
–30 ...+85 °C |
Мембрана: |
силикон, ЖСК (жидкий силиконовый каучук, подвергнутый термообработке при +200 °C, не выделяет газы, не содержит и не выделяет веществ, ослабляющих адгезию лакокрасочных покрытий), пороги переключения с высокой долговременной стабильностью благодаря трапециевидной мембране с выпуклостью |
Допустимая влажность воздуха: |
< 90 % относительной влажности, без конденсата |
Эл. подключение: |
0,14–1,5 мм², по винтовым зажимам (с защитой от проворачивания) |
Подвод давления: |
P1 (+) для более высокого давления
P2 (–) для более низкого давления
Ø 6,2 мм (патрубок)
|
Крепление: |
на пластиковое основание с 4 отверстиями (содержится в комплекте поставки) Рекомендуемое монтажное положение: вертикально (присоединительными патрубками давления вниз) – заводская настройка; горизонтально (колпаком вверх ⁄ вниз) |
Класс защиты: |
II (согласно EN 60 730) |
Степень защиты: |
IP 54 с крышкой (согласно EN 60 529) |
Нормы: |
соответствие CE-нормам, директива 2014 ⁄ 35 ⁄ EU «Низковольтное оборудование» |
Испытания: |
DVGW (согласно DIN 1854), VDE 0630, EN 61058, директива «Устройства потребления газа» 2009 ⁄ 142 ⁄ EU, «Электромагнитная совместимость», CE 0085 A P 0918 |
ПРИНЦИП РАБОТЫ |
контакты 1 – 2 размыкаются при увеличении давления ⁄ разности давлений до заданного значения. Контакты 1–3 замыкаются при падении давления ⁄ разности давлений и могут быть использованы как сигнальный контакт. |
