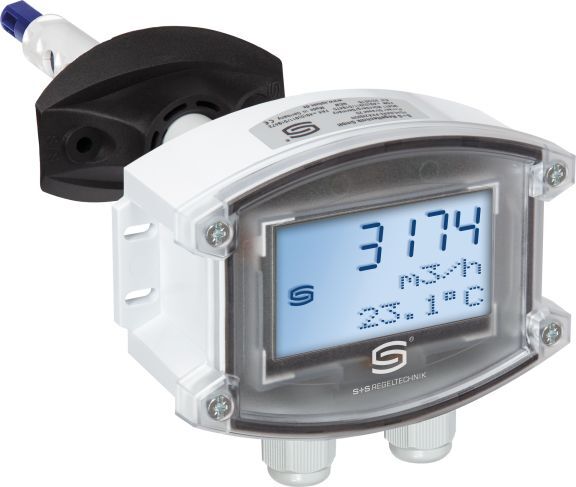

Канальный датчик воздушного потока S+S Regeltechnik KLGFVT-Modbus-LCD
- Производитель: S+S Regeltechnik
- Серия: RHEASGARD
- Напряжение питания: 24 В AC/DC (±10 %)
- Возможность подключения к шине Modbus
- Диапазон измерения скорости потока: 0,1...20 м/с
- Диапазон измерения температуры: 0...+50 °C
- Диапазон измерения объемный расход: 0...200 000 м³/ч
- Размеры корпуса: 126 × 90 × 50 мм (Tyr 2)
- С дисплеем с подсветкой
- Монтаж: в канал при помощи присоединительного фланца (содержится в комплекте поставки)
Калибруемый канальный датчик воздушного потока RHEASGARD KLGFVT-Modbus-LCD с возможностью подключения к шине Modbus, для измерения скорости потока, объемного расхода (расчетный) и температуры. С дисплеем для индикации скорости потока, объемного расхода и температуры (циклически) или одной выбранной величины (статично).
Отдел продаж: sales@segnetics-russia.ru
- Описание
- Документация
Калибруемый канальный датчик воздушного потока RHEASGARD KLGFVT-Modbus-LCD с возможностью подключения к шине Modbus от S+S Regeltechnik.
Калибруемый канальный датчик воздушного потока RHEASGARD KLGFVT-Modbus-LCD с возможностью подключения к шине Modbus, корпус из ударопрочного пластика с быстрозаворачиваемыми винтами, с кабельным вводом, для измерения скорости потока (0,1...20 м/с) и температуры (0...+50 °C). Через шину Modbus можно считывать следующие величины: скорость потока, объемный расход (расчетный) и температура.
Датчики потока можно использовать для контроля или управления воздушными потоками в каналах, у вентиляторов и исполнительных клапанов, для контроля увлажнителей и электрических нагревательных элементов в зависимости от потока согласно DIN 57100, часть 420, а также для применения совместно с устройствами с прямым цифровым управлением (ПЦУ).
Инновационный датчик Modbus оснащен интерфейсом RS485 с гальванической развязкой, подключаемым концевым сопротивлением шины, DIP-переключателями для настройки параметров и адреса шины в обесточенном состоянии, внутренними светодиодами для индикации состояния телеграмм, двумя отдельными вставными клеммами и большим трехстрочным дисплеем (с подсветкой). Датчик откалиброван на заводе.
| Напряжение питания | 24 В перем. ⁄ пост. тока (± 10 %) |
| Потребляемый ток | прибл. 4 В·А |
| Измеряемые величины | скорость потока [м/с], объемный расход [м³/ч], температура [°C] |
| Чувствительный элемент | калориметрический, с температурной компенсацией, защитой от повреждения, ручной калибровкой нуля (посредством кнопки) |
| Диапазон измерения потока воздуха | 0,1...20 м/с |
| Точность | 0,5 м/с + 3 % от измеренного значения |
| Долговременная стабильность | ± 0,5 % верхнего предельного значения в год |
| Воспроизводимость | ± 1,0 % верхнего предельного значения |
| Время выхода на рабочий режим: | < 2 мин |
| Время срабатывания: | < 60 с |
| Блокир. срабатыв. при пуске: | 0...120 с (настраивается с помощью потенциометра) |
| Диапазон измерения температуры | 0...+50 °C |
| Чувств. элемент (температура) | NTC 10k |
| Точность | обычно ±0,5 К п ри +25 °C |
| Защитная трубка: | PLEUROFORM, полиамид (PA6), с защитой от проворачивания, Ø 20 мм, NL = 221 мм, vmax = 30 м/с (воздух), опционально по запросу из нержавеющей стали V2A (1.4301), Ø 16 мм |
| Корпус: | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц/крестовый шлиц), цвет — транспортный белый (аналогичен RAL 9016), крышка дисплея прозрачная! |
| Размеры корпуса: | 126 × 90 × 50 мм (Tyr 2) |
| Дисплей | дисплей с подсветкой, трехстрочный, вырез ок. 70 × 40 мм (ширина × высота), для индикации скорости потока, объемного расхода и температуры (циклически) или одной выбранной величины (статично) |
| Кабельное соединение: | резьбовой кабельный ввод из пластика (M16 × 1,5; с разгрузкой от натяжения, сменное исполнение, макс. внутренний диаметр 10,4 мм) |
| Эл. подключение: | 0,2–1,5 мм2, при помощи вставной клеммы |
| Монтаж/подключение: | при помощи присоединительного фланца (содержится в комплекте поставки) |
| Температура окружающей среды: | хранение: –20...+50 °C; эксплуатация 0...+50 °C |
| Температура среды измерения: | 0...+70 °C |
| Допустимая влажность воздуха: | < 98 % отн. вл., без конденсата, без вредных веществ |
| Класс защиты: | III (согласно EN 60730) при UB = 24 В |
| Степень защиты: | корпус IP65 (согласно EN 60529); чувствительный элемент IP20 |
| Нормы: | соответствие нормам ЕС, согласно директиве 2014 ⁄ 30 ⁄ EU «Электромагнитная совместимость», EN 61326-1, EN 61326-2-3 |
