RHEASREG KHSSW-W24 Реле воздушного потока на DIN-рейке S+S Regeltechnik
Цена по запросу
Реле воздушного потока на DIN-рейке RHEASREG S+S Regeltechnik KHSSW-W24
- Производитель: S+S Regeltechnik
- Серия: RHEASREG
- Внешний зонд потока
- Напряжение питания: 24 В AC/DC (±10 %)
- Выход релейный: 1 переключающий контакт
- Диапазон измерения скорости потока: (0,1...20 м/с)
- Размеры корпуса (В × Ш × Г): 90 × 36 × 58 мм

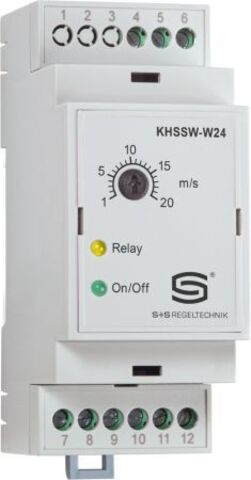

RHEASREG KHSSW-W24 Канальное реле потока воздуха для установки на монтажную рейку, с релейным выходом.
Отдел продаж: sales@segnetics-russia.ru
- Описание
- Документация

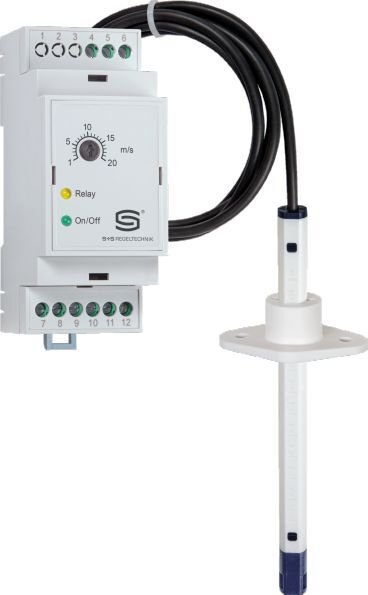

Электронное канальное реле воздушного потока для установки на монтажную рейку RHEASREG KHSSW-W24 с релейным выходом, внешним зондом потока.
Электронное канальное реле воздушного потока для установки на монтажную рейку RHEASREG KHSSW с активным и релейным выходом, корпусом для монтажа в распределительных устройствах или электрошкафах с монтажной рейкой 35 мм, внешним зондом потока, включ. присоединительный фланец, для измерения скорости потока (0,1...20 м/с).
Датчики потока/реле потока пригодны для контроля или управления воздушными потоками в каналах, у вентиляторов и исполнительных клапанов, для контроля увлажнителей и электрических нагревательных элементов в зависимости от потока согласно DIN 57100, части 420 или для применения совместно с устройствами с прямым цифровым управлением (ПЦУ).
|
Светодиодный индикатор рабочего состояния
|
желтый светодиод
|
выкл.: | порог переключения не достигнут (контакт 5–6 разомкнут) |
| вкл.: | порог переключения достигнут (контакт 5–6 замкнут) | ||
| мигает: | блокировка срабатывания при пуске активна | ||
| зеленый светодиод | вкл.: | прибор готов к работе | |
| мигает: | ошибка датчика или линии датчика | ||
|
Напряжение питания
|
24 В перем./ пост. тока (±10 %) | ||
| Выходной сигнал |
переключающий контакт 24 В (макс. 5 А, cos ϕ = 1), гистерезис переключения 2 % верхнего предельного значения, пороговое значение настраивается при помощи потенциометра |
||
|
Параметры
|
скорость потока [м/с]
|
||
|
Время выхода на рабочий режим
|
< 2 мин
|
||
|
Время срабатывания
|
< 60 с
|
||
|
Чувствительный элемент
|
калориметрический, с температурной компенсацией, защитой от повреждения
|
||
|
Защита чувствительного элемента
|
полиамид (PA6), цвет белый (держатель чувствительного элемента синий), с защитой от проворачивания, диам. 12 мм, установочная длина (EL) = прибл. 20–155 мм, vмакс. = 30 м/с (воздух)
|
||
|
Воспроизводимость
|
± 1,0 % верх. пред. знач.
|
||
|
Потребляемый ток
|
ок. 3 В·А
|
||
|
Диапазон измерения
|
0,1...20 м/с
|
||
|
Макс. температура среды
|
0..+70°C
|
||
|
Погрешность
|
0,5 м/с + 3 % от изм. знач.
|
||
|
Температура окружающей среды
|
хранение -20...+50 °C;
эксплуатация 0...+60 °C |
||
|
Гистерезис переключения
|
2,0 % верх. пред. знач.
|
||
|
Монтаж подключение
|
при помощи присоединительного фланца с уплотнением (содержится в комплекте поставки)
|
||
|
Эл. подключение
|
0,14 - 2,5 мм², по винтовым зажимам | ||
|
Корпус
|
поликарбонат (PC) / акрилонитрил-бутадиенстирол (ABS) (UL94-V0), цвет светло-серый, ширина 36 мм (2TE) для монтажной рейки 35 мм, прибл. 90 × 36 × 58 мм (В × Ш × Г)
|
||
|
Кабель датчика
|
ПВХ LiYY, 3-жильный, KL = прибл. 2,4 м
|
||
|
Допустимая относительная влажность воздуха
|
< 98% RH, без вредных веществ, без конденсата
|
||
|
Класс защиты
|
III (согласно EN 60730) при UB = 24 В | ||
|
Степень защиты (чувствительный элемент)
|
IP 20 (согласно EN 60 529)
|
||
|
Степень защиты корпус
|
IP 30 (согласно EN 60 529)
|
||
|
Нормы
|
соответствие CE-нормам, директива 2014/ 30/ EU, «Электромагнитная совместимость» согласно EN 61326-1, согласно EN 61326-2-3 | ||
