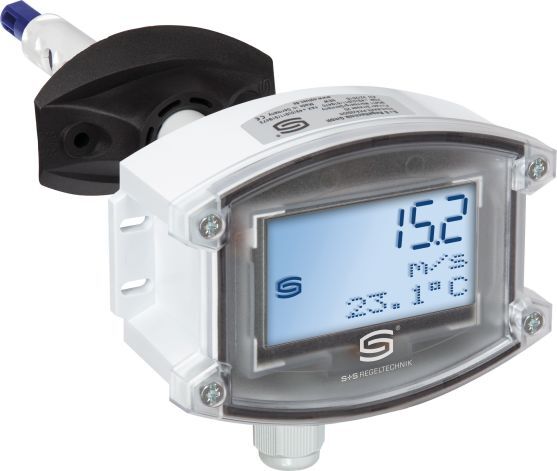

RHEASGARD KLGFVT-W-LCD Канальный датчик воздушного потока, температуры, объемного расхода S+S Regeltechnik
Цена по запросу
Канальный датчик воздушного потока S+S Regeltechnik KLGFVT-W-LCD
- Производитель: S+S Regeltechnik
- Серия: RHEASGARD
- Напряжение питания: 24 В AC/DC (±10 %)
- Выход активный: 2 шт 0–10 В ⁄ 4...20 мА (Automatic Output Switching)
- Выход релейный: 1 переключающий контакт
- Диапазон измерения скорости потока: 0,1...20 м/с
- Диапазон измерения температуры: 0...+50 °C
- Диапазон измерения объемный расход: 0...200 000 м³/ч
- Размеры корпуса: 126 × 90 × 50 мм (Tyr 2)
- Дисплей с подсветкой
- Монтаж: в канал при помощи присоединительного фланца (содержится в комплекте поставки)
S+S Regeltechnik KLGFVT-W-LCD канальный датчик воздушного потока, электронный, с активным и релейным выходом для измерения скорости потока, температуры и объемного расхода.
Отдел продаж: sales@segnetics-russia.ru
- Описание
- Документация
Канальный датчик воздушного потока RHEASGARD KLGFVT-W-LCD, электронный, с активным и релейным выходом от S+S Regeltechnik, для измерения скорости потока (0,1...20 м/с), температуры (0...+50 °C) и объемного расхода (0...200 000 м³/ч).
Измерительный преобразователь автоматически определяет необходимый тип выхода и преобразует измеряемые величины в соответствующий нормированный сигнал 0–10 В или 4...20 мА (Automatic Output Switching).
Датчики потока можно использовать для контроля или управления воздушными потоками в каналах, у вентиляторов и исполнительных клапанов, для контроля увлажнителей и электрических нагревательных элементов в зависимости от потока согласно DIN 57100, часть 420, а также для применения совместно с устройствами с прямым цифровым управлением (ПЦУ).
| Напряжение питания: | 24 В перем. ⁄ пост. тока (± 10 %) |
| Потребляемый ток: | прибл. 4 В·А |
| Измеряемые величины: | скорость потока [м/с] |
| Выходы: | 2 шт. 0–10 В ⁄ 4...20 мА (Automatic Output Switching — устройство определяет необходимый тип выхода и автоматически переключается на выход U или I); переключающий контакт 24 В (макс. 5 A, cos ϕ = 1,0), гистерезис переключения 2 % верхнего предельного значения, пороговое значение настраивается при помощи потенциометра |
| Чувствительный элемент: | калориметрический, с температурной компенсацией, защитой от повреждения, ручной калибровкой нуля (посредством кнопки) |
| Диапазон измерения потока: | 0,1...20 м/с |
| Точность: | 0,5 м/с + 3 % от измеренного значения |
| Долговременная стабильность: | ± 0,5 % верхнего предельного значения в год |
| Воспроизводимость: | ± 1,0 % верхнего предельного значения |
| Время выхода на рабочий режим: | < 2 мин |
| Время срабатывания: | < 60 с |
| Блокир. срабатыв. при пуске: | 0...120 c настраивается при помощи потенциометра |
| Диапазон измерения температуры | 0...+50 °C |
| Чувств. эл. | NTC 10k |
| Точность | обычно ±0,5 К пр и 0...+50 °C |
| Диапазон измерения объемного расхода | 0...200 000 м³/ч, альтернативная величина, конфигурируется с помощью дисплея! |
| Защитная трубка: | PLEUROFORM, полиамид (PA6), с защитой от проворачивания, Ø 20 мм, NL = 221 мм, vmax = 30 м/с (воздух), опционально по запросу из нержавеющей стали V2A (1.4301), Ø 16 мм |
| Корпус: | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц/крестовый шлиц), цвет — транспортный белый (аналогичен RAL 9016), крышка дисплея прозрачная! |
| Размеры корпуса: | 126 × 90 × 50 мм (Tyr 2) |
| Дисплей | дисплей с подсветкой, трехстрочный, вырез ок. 70 × 40 мм (ширина × высота), для индикации скорости потока, объемного расхода и температуры |
| Кабельное соединение: | резьбовой кабельный ввод из пластика (M16 × 1,5; с разгрузкой от натяжения, сменное исполнение, макс. внутренний диаметр 10,4 мм) |
| Эл. подключение: | 0,2–1,5 мм2, при помощи вставной клеммы |
| Монтаж/подключение: | при помощи присоединительного фланца (содержится в комплекте поставки) |
| Температура окружающей среды: | хранение: –20...+50 °C; эксплуатация 0...+50 °C |
| Температура среды измерения: | 0...+70 °C |
| Допустимая влажность воздуха: | < 98 % отн. вл., без конденсата, без вредных веществ |
| Класс защиты: | III (согласно EN 60730) при UB = 24 В |
| Степень защиты: | корпус IP65 (согласно EN 60529); чувствительный элемент IP20 |
| Нормы: | соответствие нормам ЕС, согласно директиве 2014 ⁄ 30 ⁄ EU «Электромагнитная совместимость», EN 61326-1, EN 61326-2-3 |
