RHEASREG SW-1E механическое реле контроля потока жидкости S+S Regeltechnik

6 818 руб.
Артикул: 1702-3011-0000-000
В наличии

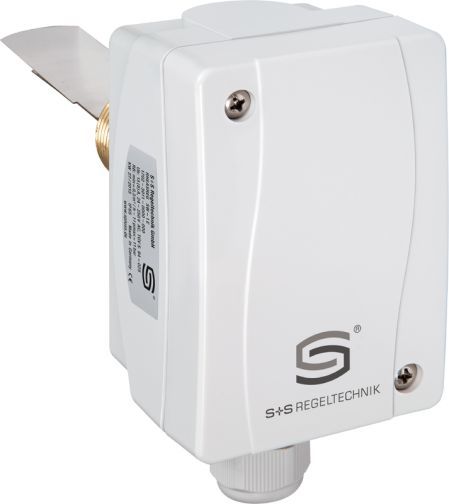

Реле контроля потока RHEASREG SW-1E

  • Производитель: S+S Regeltechnik
  • Серия: RHEASREG
  • Диаметр трубы DN: 1'' - 8 ''
  • Макс. рабочее давление PN: 11 бар
  • Ввинчиваемая часть: латунь
  • Среда: нормальная
  • Размеры корпуса: 108 x 70 x 73,5 мм (Thor 2)

Механическое реле контроля потока RHEASREG® SW-1E с релейным выходом, в ударопрочном пластиковом корпусе, с заслонкой из высококачественной стали, для контроля потока жидких и газообразных, неагрессивных сред в трубопроводах и элементах гидравлических систем.

  • Описание
  • Документация

Реле контроля расхода, механическое, с заслонкой, с переключающим выходом RHEASREG SW-1E от S+S Regeltechnik

Датчик потока RHEASREG SW используется в качестве реле контроля расхода или предохранительного устройства при нехватке воды, например, для насосов в системах циркуляции масла и смазочных жидкостей, рефрижераторах, испарителях, компрессорах и теплообменниках, в корпусах из латуни или высококачественной стали.

Технические характеристики реле контроля потока RHEASREG SW-1E

Коммутационная способность 15 (8) A; 24…250 B переменного тока
для 24 В перем. тока мин. 150 мА
Контакт защищенный от пыли микропереключатель в качестве
однополюсного, беспотенциального переключателя
(переключающий)
Среда нормальная
Диаметр трубы DN 1'' - 8 ''
Макс. рабочее давление PN макс. 11 бар
Эл. подключение 0,14–1,5 мм², по винтовым зажимам
Cable connection резьбовой кабельный ввод из пластика (M20 x 1,5; с разгрузкой от
натяжения, сменный, внутренний диаметр 8 - 13 мм) или
разъем M12
согласно DIN EN 61076-2-101
(опционально по запросу)
Корпус пластик, устойчивый к ультрафиолетовому излучению,
полиамид, 30 % усиление стеклянными шариками,
цвет — транспортный белый (аналогичен RAL 9016)
Основная часть оцинкованная сталь
Ввинчиваемая часть латунь
Размеры корпуса 108 x 70 x 73,5 мм (Thor 2)
Температура корпуса –40...+85 °C
Присоединение кабеля M 20 x 1,5; с разгрузкой от натяжения
Размеры 108 x 70 x 73,5 мм (Thor 2)
Класс защиты I (согласно EN 60 730)
Степень защиты IP 65 (согласно EN 60 529)*
Нормы соответствие CE-нормам,
директива 2014/ 30/ EU «Электромагнитная совместимость»,
директива 2014/ 35/ EU «Низковольтное оборудование»
ПРИНЦИП РАБОТЫ Реле контроля расхода:

контакты COM - NO (красный–желтый) размыкаются при
уменьшении потока до заданного значения. Одновременно
замыкаются контакты COM - NC (красный–синий),
они могут быть использованы как сигнальный контакт.
Прибор настроен на заводе на минимальный порог
отключения. Путем вращения винта настройки диапазона
вправо пороговое значение может быть увеличено.

Монтаж:

вертикальная установка на горизонтальном трубопроводе,
T-тройник Rx'' соотв. DIN 2950. Перед и за заслонкой
необходимы участки трубы для «успокоения» течения
длиной каждый не менее пяти диаметров трубопровода.
