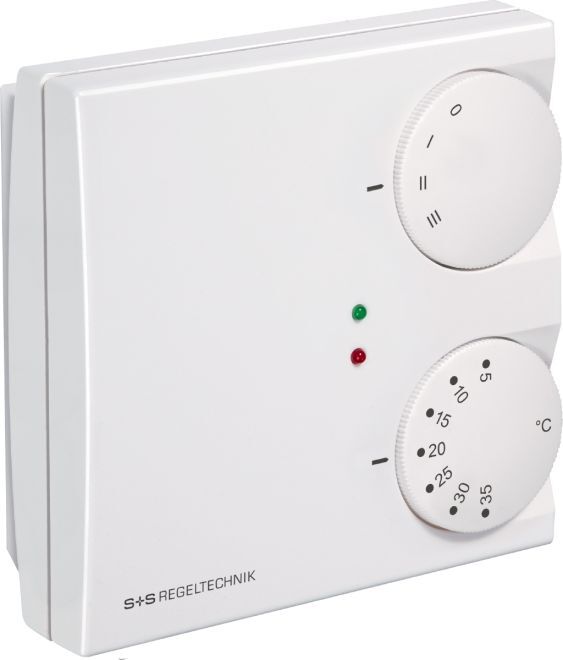

S+S Regeltechnik THERMASREG®RTR - S 014 терморегулятор для внутренних помещений с аналоговым выходом, для двухканального регулирования температуры в отдельных помещениях.
Электронный терморегулятор для помещений THERMASREG® RTR - S применяется для контроля или регулирования температуры, с выходом 0–10 В для подогрева и охлаждения.
Используется в сухих помещениях, отапливаемых или охлаждаемых при помощи радиаторов, охлаждающих потолков, систем вентиляции и кондиционирования воздуха, или в качестве устройства дистанционного управления кондиционерами, например, в отелях, офисах или клиниках, а также в качестве термостата для помещений.
Напряжение питания | 24 В перем./ пост. тока (±10 %) |
---|---|
Датчик температуры | встроенный или внешний (выбирается перемычкой) PT 1000 согласно DIN EN 60751, класс В |
Выходы | 1 x нагрев, 1 x охлаждение 0–10 B или 10–0 B (переключаемый), макс. 5 мА |
Зона пропорциональности | внутренняя настройка потенциометром, нагрев +0,5 ... +3 K (заводская установка: 1 K) охлаждение +0,5 ... +3 K (заводская установка: 2 K) |
Нейтральная зона | внутренняя настройка потенциометром, +1...+5 K (заводская установка: 1 K) |
Тип регулирования | PI |
Диапазон регулирования | +5...+30 °C, настраивается при помощи потенциометра-задатчика с цифровой шкалой, или +21 °C (±8 K), настраивается при помощи потенциометра-задатчика с клиновидной стрелкой (среднее положение/ +/ –) |
Эл. подключение | 0,14–2,5 мм², по винтовым зажимам на плате |
Корпус | пластик, акрилонитрил-бутадиенстирол (ABS), цвет - чистый белый (аналогичен RAL 9010) |
Размеры корпуса | 98 x 98 x 33 mm (Baldur 2) |
Монтаж | настенный монтаж или на монтажной коробке, Ø 55 мм, низ с четырьмя отверстиями, для закрепления в вертикально или горизонтально установленных коробках для подвода кабеля сзади, с шаблоном отверстия под открытый ввод кабеля сверху или снизу |
Допустимая относительная влажность воздуха | макс. 90 %, без конденсата |
Класс защиты | III (согласно EN 60 730) |
Степень защиты | IP 30 (согласно EN 60 529) |
Нормы |
соответствие CEнормам, электромагнитная совместимость
согласно EN 61326, директива 2014/ 30/ EU |
