S+S PREMASGARD SHD-SD-U 10
В наличии

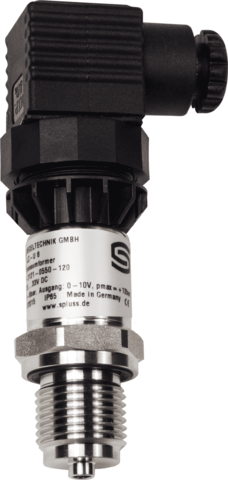

Датчик давления SHD-SD-U 10
Измерительный преобразователь давления PREMASGARD® SHD-SD предназначен для измерения относительного давления. Он преобразует измеряемые величины в нормированный сигнал 0–10 В или 4...20 мА. Монтаж через резьбу G ½ дюйма. Используется для измерения давления газообразных и жидких сред. Используется для гидравлического и пневматического оборудования, управления производственными процессами, машиностроения и производства промышленного оборудования.
Непригоден для аммиака и фреонов!
Отдел продаж: sales@segnetics-russia.ru
- Описание
S+S Regeltechnik SHD-SD-U 10 Датчик давления для измерения относительного давления (0...10 бар) в газообразных и жидких средах.
|
Напряжение питания
|
24 В перем./ пост. тока при выходном сигнале 0–10 B
7–33 В пост. тока при выходном сигнале 4 ... 20 мА; |
|
Время срабатывания
|
< 2 мс (тип. 1 мс)
|
|
Изменение нагрузки
|
< 100 Гц
|
|
Характеристика
|
± 0,3 %
|
|
Выход
|
при помощи монтажных уголков
(содержится в комплекте поставки), произвольное монтажное положение |
|
Выходной сигнал
|
0–10 В, 3 провода, (нагрузка > 10 кОм) RL зависит от нагрузки |
|
Диапазон измерения
|
0...10 бар
|
|
Принцип измерения
|
керамическая измерительная ячейка
|
|
Температура среды
|
–15...+ 125 °C
|
|
Подвод давления
|
G ½ дюйма с уплотнением сзади и манометром с профильным
уплотнением FPM спец. на выбор G ¼ дюйма DIN 3852 |
|
Тип давления
|
относительное
|
|
Перегрузка ⁄ разрушающее давление
|
< 4 бар : 3 x FS
> 4 бар : 2,5 x FS |
|
Эл. подключение
|
0,25–1,5 мм², посредством разъема DIN EN 175301-803-A
|
|
Корпус
|
высококачественная сталь, марка 1.4305
|
|
Присоединительная головка
|
пластик, прибл. 98 x 50 x 34 мм
|
|
Монтаж
|
непосредственно на напорной магистрали
|
|
Детали, соприкасающиеся со средой
|
подвод давления из высококачественной стали, марка 1.4305,
AISI 303; чувствительный элемент из керамики Al203 (96 %); уплотнения из FPM (Viton) |
|
Класс защиты
|
III (согласно EN 60 730)
|
|
Степень защиты
|
IP 65 (согласно EN 60 529)
|
|
Нормы
|
соответствие CEнормам, электромагнитная совместимость
согласно EN 61326, директива 2014/ 30/ EU |
